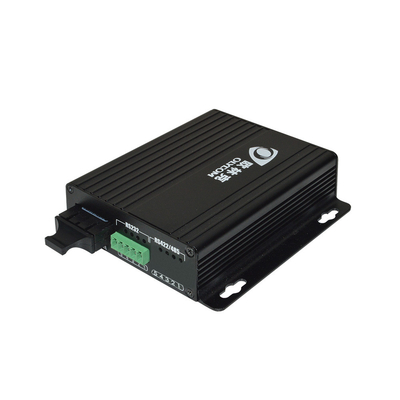

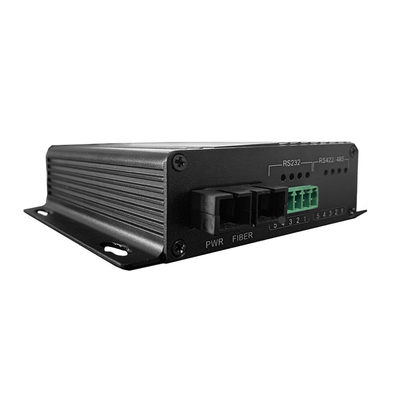

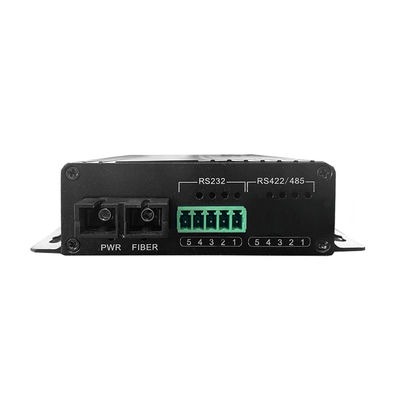

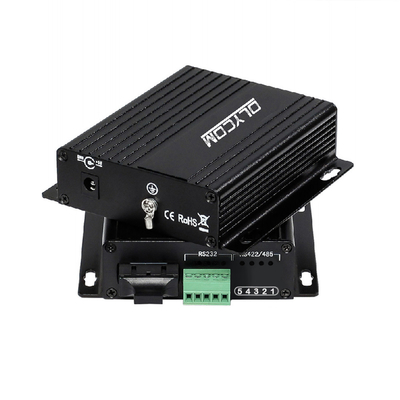

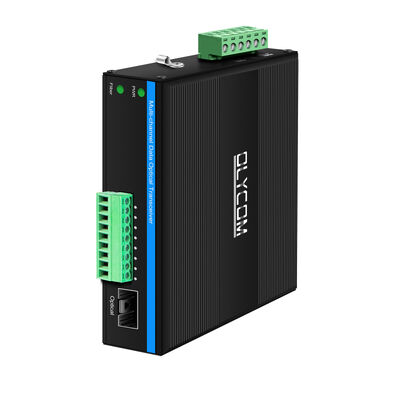

औद्योगिक डीआईएन-रेल RS485 RS422 RS485 सीरियल डेटा
फाइबर कनवर्टर फाइबर ऑप्टिक मॉडम के लिए
औद्योगिक फाइबर कन्वर्टर की उत्पाद विशेषताएं
विनिर्देशफाइबर ऑप्टिक मॉडम के
| मानक | ईआईए /टीआईए RS232, RS-422, RS-485 |
| फाइबर कनेक्टर | SC मानक, ST/FC वैकल्पिक |
| फाइबर दूरी | 50/125um MMF: 2km, 62.5/125um MMF: 5km, 9/125 SMF:20/40/60/80Km |
| सीरियल कनेक्टर | RS-232, RS-422, RS-485: फीनिक्स टर्मिनल |
| सीरियल दूरी | RS-232 पोर्ट 15m, RS-422, RS-485: 1500 मीटर |
| दर | 0-120 केबीपीएस |
| बाउड दर | 300 बाउड से 115,200 बाउड |
| RS-485 | डी+, डी-, जीएनडी |
| RS-422 | R+, R-, T+, T-, GND |
| आरएस-232 | IN, OUT, GND |
| शक्ति दर | 2W, 9-52V |
| स्थैतिक सुरक्षा | 15 केवी इलेक्ट्रिक स्टेटिक डिस्चार्ज (ईएसडी) सुरक्षा |
| अधिभार संरक्षण | 1500W/सेकंड की वृद्धि सुरक्षा |
| ऑपरेशन तापमान | -40°C से +70°C |
| भंडारण तापमान | -40°C से +85°C |
| भंडारण आर्द्रता | 5%~90% गैर-घटती |
| आयाम | 114*93*35 मिमी |
| वजन | 0.35 किलोग्राम/पीसी शुद्ध वजन |
आवेदन
अक्सर पूछे जाने वाले प्रश्न:
1क्या इस उपकरण का उपयोग करने के लिए कोई विशेष सॉफ्टवेयर है या बस प्लग एंड प्ले?
(Olycom) बस प्लग एंड प्ले. एक बार फाइबर केबल / धारावाहिक संकेत एक समस्या है, यह काम करना बंद कर देता है.
2. क्या हमें बाउड दर (RS485) के लिए सेट करना है? हमारे एमएफएम मीटर 9600 या 19200 बाउड दरों का उपयोग कर रहे हैं. क्या यह उन बाउड दरों (या तो एक) के लिए काम करेगा? या बाउड दर स्वचालित रूप से चयनित है?
(Olycom) ऑटो-सेंसरिंग/300 बाउड 115,200 बाउड के लिए. तो आप बाउड दर सेट करने की जरूरत नहीं है.
3फाइबर ऑप्टिक विकल्प क्या है?
(Olycom) फिक्स्ड मॉड्यूल या SFP स्लॉट उपलब्ध है। फिक्स्ड मॉड्यूल के लिए, यह अलग-अलग दूरी के साथ SC/FC/ST हो सकता है ((Singlemode या Multimode)
4क्या मैं सिर्फ RS485 सीरियल ले सकता हूँ? RS232 की आवश्यकता नहीं है।
(Olycom) हाँ, वहाँ 3 सीरियल पीसीबी कार्ड उपलब्ध हैं, विकल्प हैं
1, अधिकतम 6*RS232 ((2-पिन)
2, अधिकतम 6*RS485 ((2-पिन)
3, अधिकतम 3* RS485/RS422 ((RS485 4-पिन, RS422 2-पिन)
4, संयोजनः 1*RS485/RS422+4*RS232 ((2-पिन)
2*RS485/RS422+2*RS232 ((2-पिन)...
उन लचीले विकल्पों के साथ, फाइबर मॉड्यूल तय या एसएफपी प्रकार का समर्थन करता है जैसा कि ऊपर कहा गया है
