16 पोर्ट EtherCAT स्टैंडअलोन I/O मॉड्यूल
उत्पाद की विशेषताएं
विनिर्देश
| मॉडल | OM52xS EtherCAT गुलाम मॉड्यूल |
| तकनीकी विनिर्देश | |
| कार्यरत वोल्टेज | 24 वीडीसी (वोल्टेज रेंज 18 वीडीसी ~ 28 वीडीसी) |
| परिचालन वर्तमान हानि | विभिन्न उत्पाद मॉडल के आधार पर, कृपया विवरण के लिए उत्पाद मैनुअल देखें |
| शक्ति संरक्षण | विरोधी रिवर्स कनेक्शन संरक्षण, ओवरजॉब |
| संचार इंटरफ़ेस | 2*आरजे45 |
| पावर टर्मिनल प्रकार | प्लग कनेक्टर, पेंच वायरिंग कनेक्शन पोर्ट |
| सिग्नल टर्मिनल प्रकार | प्लग कनेक्टर, सीधे पुश-इन वायरिंग पोर्ट में |
| प्रदर्शन संकेत | बिजली की आपूर्ति, NET हरा संकेत प्रकाश, SF लाल संकेत प्रकाश, IO संकेत हरा संकेत प्रकाश |
| प्रोटोकॉल | EtherCAT |
| मास्टर-स्लेव श्रेणियाँ | स्टैंडअलोन स्लेव डिवाइस |
| मुख्य आईओ बिंदु | हाँ, विवरण के लिए कृपया आदेश डेटा देखें |
| अतिप्रवाह सुरक्षा सीमा | 1.5A, 5ms |
| आईओ प्रतिक्रिया समय | कम से कम 500us |
| स्केलेबलता | विस्तार का समर्थन न करें |
| केबल की लंबाई (बचत) | अधिकतम 500 मीटर |
| केबल की लंबाई (बिना सुरक्षा के) | इनपुट बिंदु की अधिकतम लंबाई 300 मीटर है, और आउटपुट बिंदु की अधिकतम लंबाई 150 मीटर है |
| दास स्टेशन सेटिंग्स | |
| पता सेटिंग्स | डायल स्विच या मास्टर स्टेशन द्वारा विन्यास |
| प्रति खंड स्टेशनों की अधिकतम संख्या | 255 (समर्थित स्टेशनों की विशिष्ट संख्या मास्टर स्टेशन द्वारा निर्धारित की जाती है) |
| कार्य वातावरण | |
| कार्य तापमान | -20~60°C |
| कार्यशील आर्द्रता | 5%~90% (गैर-संक्षेपण) |
| सुरक्षा स्तर | IP20 |
| आयाम ((l* w * h) | 27mm*94mm*114mm |
पैकिंग बॉक्स
आदेश देने की जानकारी
| विनिर्देश | उत्पाद नं. |
| OM521S स्टैंडअलोन मॉड्यूल, EtherCAT बस, 2 RJ45 पोर्ट, 24 वीडीसी बिजली की आपूर्ति, स्टेशन आईडी पता सेट करने के लिए 8-बिट डायल कोड के साथ, उत्पाद 32DI (सामान्य एनोड/सामान्य एनोड इनपुट) के साथ आता है,आंतरिक बस विस्तार मॉड्यूल का समर्थन नहीं करता है, IP20 सुरक्षा स्तर, DN35 din-rail स्थापना का समर्थन करता है |
OM521S-1BL22-ECT |
| OM522S स्टैंडअलोन मॉड्यूल, EtherCAT बस, 2 RJ45 पोर्ट, 24VDC बिजली की आपूर्ति, स्टेशन आईडी पता सेट करने के लिए 8-बिट डायल कोड के साथ, उत्पाद 32DO (PNP आउटपुट) के साथ आता है,आंतरिक बस विस्तार मॉड्यूल का समर्थन नहीं करता है, IP20 सुरक्षा स्तर, DN35 din-rail स्थापना का समर्थन करता है |
OM522S-1BL22-ECT |
| OM522S स्टैंडअलोन मॉड्यूल, EtherCAT बस, 2 RJ45 पोर्ट, 24VDC बिजली की आपूर्ति, स्टेशन आईडी पता सेट करने के लिए 8-बिट डायल कोड के साथ, उत्पाद 32DO (NPN आउटपुट) के साथ आता है,आंतरिक बस विस्तार मॉड्यूल का समर्थन नहीं करता है, IP20 सुरक्षा स्तर, DN35 din-rail स्थापना का समर्थन करता है |
OM522S-1NL22-ECT |
| OM523S स्टैंडअलोन मॉड्यूल, EtherCAT बस, 2 RJ45 पोर्ट, 24VDC बिजली की आपूर्ति, 8-बिट डायल कोड के साथ स्टेशन आईडी पता सेट करने के लिए,उत्पाद 16DI (सामान्य एनोड/सामान्य एनोड इनपुट) और 16DO (PNP आउटपुट) के साथ आता है, आंतरिक बस विस्तार मॉड्यूल का समर्थन नहीं करता है, IP20 सुरक्षा स्तर, DN35 din-rail स्थापना का समर्थन करता है |
OM523S-1BL22-ECT |
| OM523S स्टैंडअलोन मॉड्यूल, EtherCAT बस, 2 RJ45 पोर्ट, 24VDC बिजली की आपूर्ति, 8-बिट डायलिंग के साथ स्टेशन आईडी पता सेट करने के लिए, उत्पाद 16DI (सामान्य एनोड/सामान्य एनोड इनपुट) के साथ आता है,16डीओ (एनपीएन आउटपुट), आंतरिक बस विस्तार मॉड्यूल का समर्थन नहीं करता है, IP20 सुरक्षा स्तर, DN35 din-rail स्थापना का समर्थन करता है |
OM523S-1NL22-ECT |
| OM523S स्टैंडअलोन मॉड्यूल, SM523S स्टैंडअलोन मॉड्यूल, EtherCAT बस, 2 RJ45 पोर्ट, 24VDC बिजली की आपूर्ति, 8-बिट डायल कोड सेटिंग स्टेशन आईडी पते के साथ,उत्पाद 16DI (सामान्य एनोड/सामान्य एनोड इनपुट) और 12DO (रिले आउटपुट) के साथ आता है, आंतरिक बस विस्तार मॉड्यूल का समर्थन नहीं करता है, IP20 सुरक्षा स्तर, DN35 din-rail स्थापना का समर्थन करता है |
OM523S-1HJ22-ECT |
| OM524S स्टैंडअलोन मॉड्यूल, EtherCAT बस, 2 RJ45 पोर्ट, 24VDC बिजली की आपूर्ति, 8-बिट डायलिंग के साथ स्टेशन आईडी पता सेट करने के लिए,उत्पाद 16DI (सामान्य एनोड/सामान्य एनोड इनपुट) और 16DIO (एनपीएन इनपुट/एनपीएन आउटपुट विन्यस्त) के साथ आता है, 2-तरफ़ा समूह विन्यास), आंतरिक बस विस्तार मॉड्यूल का समर्थन नहीं करता है, IP20 सुरक्षा स्तर, DN35 din-rail स्थापना का समर्थन करता है |
OM524S-2NL22-ECT |
| OM525S स्टैंडअलोन मॉड्यूल, EtherCAT बस, 2 RJ45 पोर्ट, 24VDC बिजली की आपूर्ति, 8-बिट डायलिंग के साथ स्टेशन आईडी पता सेट करने के लिए,उत्पाद 16DO (एनपीएन आउटपुट) और 16DIO (एनपीएन इनपुट/एनपीएन आउटपुट विन्यस्त) के साथ आता है, 2-तरफ़ा समूह विन्यास), आंतरिक बस विस्तार मॉड्यूल का समर्थन नहीं करता है, IP20 सुरक्षा स्तर, DN35 din-rail स्थापना का समर्थन करता है |
OM525S-3NL22-ECT |
| OM526S स्टैंडअलोन मॉड्यूल, EtherCAT बस, 2 RJ45 पोर्ट, 24VDC बिजली की आपूर्ति, स्टेशन आईडी पता सेट करने के लिए 8-बिट डायलिंग के साथ। उत्पाद 16DIO (NPN प्रकार,2-चैनल समूह विन्यास इनपुट या आउटपुट), आंतरिक बस विस्तार मॉड्यूल का समर्थन नहीं करता है, IP20 सुरक्षा स्तर, DN35 din-rail स्थापना का समर्थन करता है |
OM526S-1NH22-ECT (योजना उत्पाद) |
आयाम

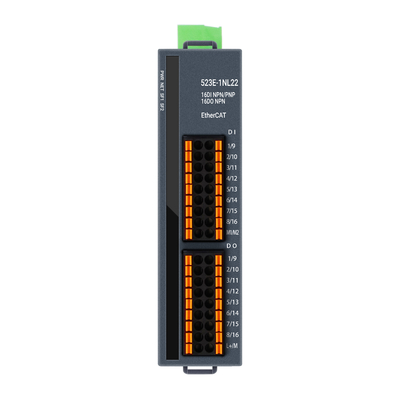

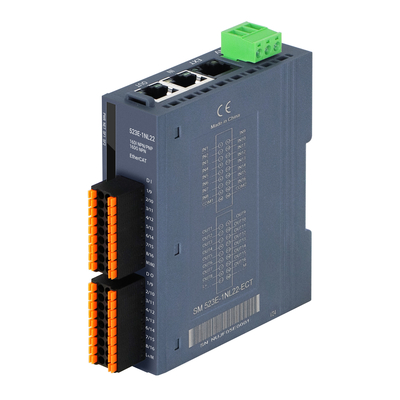

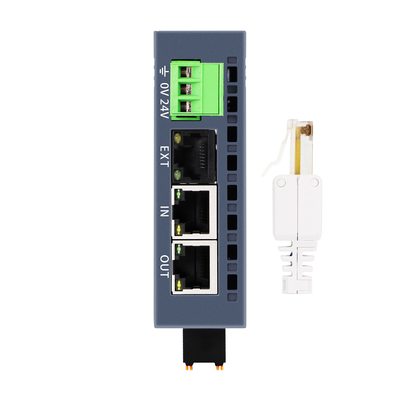

अधिक उत्पाद चित्र
