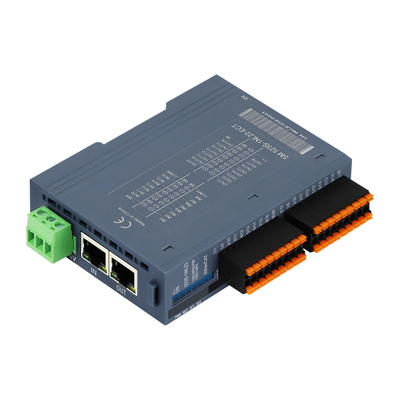

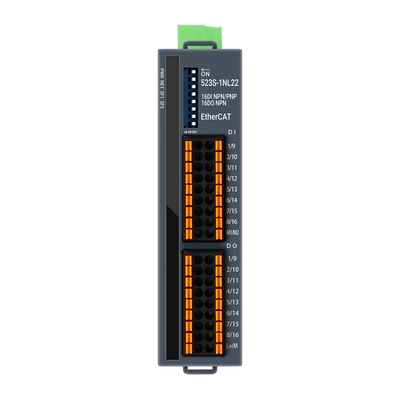

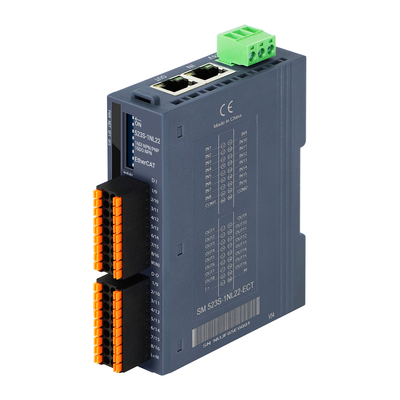

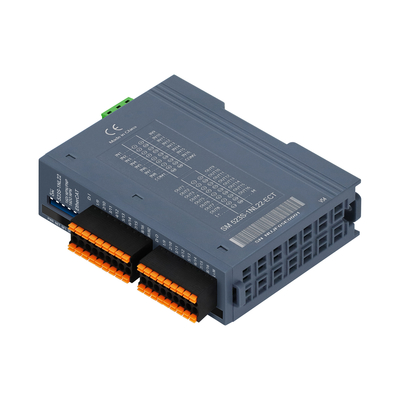

ईथरकैट प्रोटोकॉल PAL I/O प्रणाली 16DI+16DO DC24V इनपुट
2RJ45 IP20 औद्योगिक नियंत्रण प्रणाली
पीएएल आई/ओ प्रणाली की उत्पाद विशेषताएं
विनिर्देशईथरकैटPAL I/O प्रणाली
| मॉडल | OM52xS EtherCAT गुलाम मॉड्यूल |
| तकनीकी विनिर्देश | |
| कार्यरत वोल्टेज | 24 वीडीसी (वोल्टेज रेंज 18 वीडीसी ~ 28 वीडीसी) |
| परिचालन वर्तमान हानि | विभिन्न उत्पाद मॉडल के आधार पर, कृपया विवरण के लिए उत्पाद मैनुअल देखें |
| शक्ति संरक्षण | विरोधी रिवर्स कनेक्शन संरक्षण, ओवरजॉब |

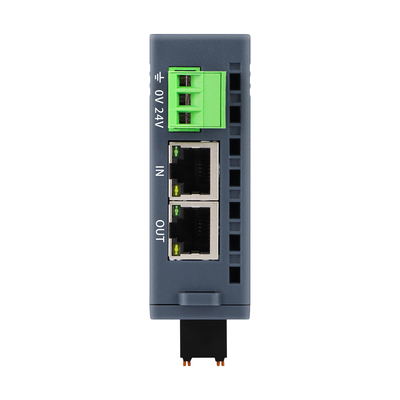

| संचार इंटरफ़ेस | 2*आरजे45 |
| पावर टर्मिनल प्रकार | प्लग कनेक्टर, पेंच वायरिंग कनेक्शन पोर्ट |
| सिग्नल टर्मिनल प्रकार | प्लग कनेक्टर, सीधे पुश-इन वायरिंग पोर्ट में |
| प्रदर्शन संकेत | बिजली की आपूर्ति, NET हरा संकेत प्रकाश, SF लाल संकेत प्रकाश, IO संकेत हरा संकेत प्रकाश |
| प्रोटोकॉल | EtherCAT |
| मास्टर-स्लेव श्रेणियाँ | स्टैंडअलोन स्लेव डिवाइस |
| मुख्य आईओ बिंदु | हाँ, विवरण के लिए कृपया आदेश डेटा देखें |
| अतिप्रवाह सुरक्षा सीमा | 1.5A, 5ms |
| आईओ प्रतिक्रिया समय | कम से कम 500us |
| स्केलेबलता | विस्तार का समर्थन न करें |
| केबल की लंबाई (बचत) | अधिकतम 500 मीटर |
| केबल की लंबाई (बिना सुरक्षा के) | इनपुट बिंदु की अधिकतम लंबाई 300 मीटर है, और आउटपुट बिंदु की अधिकतम लंबाई 150 मीटर है |
| दास स्टेशन सेटिंग्स | |
| पता सेटिंग्स | डायल स्विच या मास्टर स्टेशन द्वारा विन्यास |
| प्रति खंड स्टेशनों की अधिकतम संख्या | 255 (समर्थित स्टेशनों की विशिष्ट संख्या मास्टर स्टेशन द्वारा निर्धारित की जाती है) |
| Wकणईपर्यावरण | |
| कार्य तापमान | -20~60°C |
| कार्यशील आर्द्रता | 5%~90% (गैर-संक्षेपण) |
| सुरक्षा स्तर | IP20 |
| आयाम ((l* w * h) | 27mm*94mm*114mm |
पैकिंग
आदेश देने की जानकारी
| विनिर्देश | उत्पाद नं. |
| OM521S स्टैंडअलोन मॉड्यूल, EtherCAT बस, 2 RJ45 पोर्ट, 24 वीडीसी बिजली की आपूर्ति, स्टेशन आईडी पता सेट करने के लिए 8-बिट डायल कोड के साथ, उत्पाद 32DI (सामान्य एनोड/सामान्य एनोड इनपुट) के साथ आता है,आंतरिक बस विस्तार मॉड्यूल का समर्थन नहीं करता है, IP20 सुरक्षा स्तर, DN35 din-rail स्थापना का समर्थन करता है |
OM521S-1BL22-ECT |
| OM522S स्टैंडअलोन मॉड्यूल, EtherCAT बस, 2 RJ45 पोर्ट, 24VDC बिजली की आपूर्ति, स्टेशन आईडी पता सेट करने के लिए 8-बिट डायल कोड के साथ, उत्पाद 32DO (PNP आउटपुट) के साथ आता है,आंतरिक बस विस्तार मॉड्यूल का समर्थन नहीं करता है, IP20 सुरक्षा स्तर, DN35 din-rail स्थापना का समर्थन करता है |
OM522S-1BL22-ECT |
| OM522S स्टैंडअलोन मॉड्यूल, EtherCAT बस, 2 RJ45 पोर्ट, 24VDC बिजली की आपूर्ति, स्टेशन आईडी पता सेट करने के लिए 8-बिट डायल कोड के साथ, उत्पाद 32DO (NPN आउटपुट) के साथ आता है,आंतरिक बस विस्तार मॉड्यूल का समर्थन नहीं करता है, IP20 सुरक्षा स्तर, DN35 din-rail स्थापना का समर्थन करता है |
OM522S-1NL22-ECT |
| OM523S स्टैंडअलोन मॉड्यूल, EtherCAT बस, 2 RJ45 पोर्ट, 24VDC बिजली की आपूर्ति, 8-बिट डायल कोड के साथ स्टेशन आईडी पता सेट करने के लिए,उत्पाद 16DI (सामान्य एनोड/सामान्य एनोड इनपुट) और 16DO (PNP आउटपुट) के साथ आता है, आंतरिक बस विस्तार मॉड्यूल का समर्थन नहीं करता है, IP20 सुरक्षा स्तर, DN35 din-rail स्थापना का समर्थन करता है |
OM523S-1BL22-ECT |
| OM523S स्टैंडअलोन मॉड्यूल, EtherCAT बस, 2 RJ45 पोर्ट, 24VDC बिजली की आपूर्ति, 8-बिट डायलिंग के साथ स्टेशन आईडी पता सेट करने के लिए, उत्पाद 16DI (सामान्य एनोड/सामान्य एनोड इनपुट) के साथ आता है,16डीओ (एनपीएन आउटपुट), आंतरिक बस विस्तार मॉड्यूल का समर्थन नहीं करता है, IP20 सुरक्षा स्तर, DN35 din-rail स्थापना का समर्थन करता है |
OM523S-1NL22-ECT |
| OM523S स्टैंडअलोन मॉड्यूल, SM523S स्टैंडअलोन मॉड्यूल, EtherCAT बस, 2 RJ45 पोर्ट, 24VDC बिजली की आपूर्ति, 8-बिट डायल कोड सेटिंग स्टेशन आईडी पते के साथ,उत्पाद 16DI (सामान्य एनोड/सामान्य एनोड इनपुट) और 12DO (रिले आउटपुट) के साथ आता है, आंतरिक बस विस्तार मॉड्यूल का समर्थन नहीं करता है, IP20 सुरक्षा स्तर, DN35 din-rail स्थापना का समर्थन करता है |
OM523S-1HJ22-ECT |
| OM524S स्टैंडअलोन मॉड्यूल, EtherCAT बस, 2 RJ45 पोर्ट, 24VDC बिजली की आपूर्ति, 8-बिट डायलिंग के साथ स्टेशन आईडी पता सेट करने के लिए,उत्पाद 16DI (सामान्य एनोड/सामान्य एनोड इनपुट) और 16DIO (एनपीएन इनपुट/एनपीएन आउटपुट विन्यस्त) के साथ आता है, 2-तरफ़ा समूह विन्यास), आंतरिक बस विस्तार मॉड्यूल का समर्थन नहीं करता है, IP20 सुरक्षा स्तर, DN35 din-rail स्थापना का समर्थन करता है |
OM524S-2NL22-ECT |
| OM525S स्टैंडअलोन मॉड्यूल, EtherCAT बस, 2 RJ45 पोर्ट, 24VDC बिजली की आपूर्ति, 8-बिट डायलिंग के साथ स्टेशन आईडी पता सेट करने के लिए,उत्पाद 16DO (एनपीएन आउटपुट) और 16DIO (एनपीएन इनपुट/एनपीएन आउटपुट विन्यस्त) के साथ आता है, 2-तरफ़ा समूह विन्यास), आंतरिक बस विस्तार मॉड्यूल का समर्थन नहीं करता है, IP20 सुरक्षा स्तर, DN35 din-rail स्थापना का समर्थन करता है |
OM525S-3NL22-ECT |
| OM526S स्टैंडअलोन मॉड्यूल, EtherCAT बस, 2 RJ45 पोर्ट, 24VDC बिजली की आपूर्ति, स्टेशन आईडी पता सेट करने के लिए 8-बिट डायलिंग के साथ। उत्पाद 16DIO (NPN प्रकार,2-चैनल समूह विन्यास इनपुट या आउटपुट), आंतरिक बस विस्तार मॉड्यूल का समर्थन नहीं करता है, IP20 सुरक्षा स्तर, DN35 din-rail स्थापना का समर्थन करता है |
OM526S-1NH22-ECT (योजना उत्पाद) |
अक्सर पूछे जाने वाले प्रश्न:
1.क्या आप एक निर्माता हैं?
हाँ, हमारे पास हमारी उत्पादन लाइन और आर एंड डी टीम है।
कृपया हमारे कार्यालय और उत्पादन क्षेत्र को देखने के लिए नीचे दिए गए वीआर लिंक के माध्यम से हमसे संपर्क करें।
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2अगर मैं ऑर्डर करता हूं तो लीडटाइम क्या है?
भुगतान प्राप्त करने के बाद, हम उत्पादन शुरू करते हैं।
यदि आप कुछ लोकप्रिय मॉडल ऑर्डर कर रहे हैं, तो हमारे पास आमतौर पर स्टॉक होता है। कुछ परीक्षणों के बाद, हम सामग्री भेज देंगे।
यदि हमारे पास स्टॉक नहीं है, तो उत्पादन का समय आमतौर पर 50pcs/pair से कम के लिए 3~5 कार्य दिवस होता है।
3आप मेरा आदेश कैसे भेजेंगे?
हम माल को हवा ((DHL, UPS या FEDEX) या समुद्र द्वारा भेजेंगे ((बल्क ऑर्डर के लिए)
खरीदे गए आइटमों को ग्राहक के शिपिंग खाते या स्प्रेडर के माध्यम से भेजना ठीक है।
स्थानीय सीमा शुल्क में सीमा शुल्क निकासी के लिए पहुंचने में 3 से 5 कैलेंडर दिन लगते हैं।
4एमओक्यू क्या है?
1 पीसी प्रति जोड़ी।
कई मॉडलों के लिए, हमारे पास स्टॉक है, आपके परीक्षण के लिए नमूने भेजना आसान है।
5क्या मुझे छूट मिल सकती है?
हां और यह आमतौर पर मात्रा और नमूना परीक्षण के बाद आधारित होता है।
