4-चैनल ऑप्टिकल फाइबर बाईपास मॉड्यूल
ओएलपी ओबीपी ऑप्टिकल बाईपास स्विच का परिचय
ओलिकॉम ऑप्टिकल स्विच मॉड्यूल 100G/40G/10G/1G और 100M फाइबर कनेक्शन का समर्थन करता है और SC/LC सिंगल मोड और मल्टी मोड विकल्प प्रदान करता है।
यह जटिल परीक्षण प्रणालियों की ऑप्टिकल पथ आवश्यकताओं को पूरा करने और उत्पाद परीक्षण दक्षता में सुधार के लिए भी अनुकूलित किया जा सकता है।
यह ऑप्टिकल संचार प्रणाली की निगरानी और सुरक्षा के लिए एक अपरिहार्य मूल उत्पाद है, जिसे उच्च घनत्व वाले ऑप्टिकल संचार प्रणालियों से जोड़ा जा सकता है।
- कम सम्मिलन हानि
- उच्च स्थिरता
- उच्च विश्वसनीयता
- व्यापक तरंग दैर्ध्य सीमा
- कम चैनल क्रॉसस्टॉक
- परिचालन वातावरण का तापमानः -20°C ~ 70°C
पावर ऑफ प्रोटेक्टर का विनिर्देश
| उत्पाद का नाम |
ऑप्टिकल फाइबर बायपास स्विच |

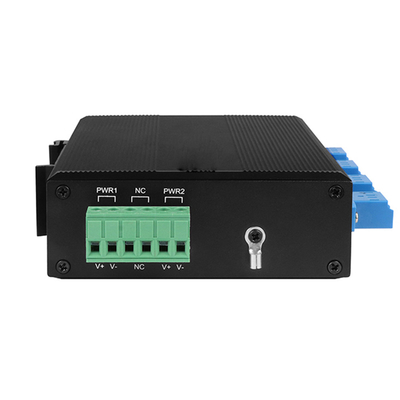

| पावर इंटरफेस |
मानक औद्योगिक टर्मिनल ब्लॉक। |
| ध्रुवीयता संरक्षण |
समर्थन |
| ऑप्टिकल फाइबर इंटरफेस |
LC |
| तरंग दैर्ध्य सीमा |
850±40/1300±40nm; 1260~1650nm |
| परीक्षण तरंग दैर्ध्य |
850/1300nm; 1310/1550nm |
| घाटा सम्मिलित करें |
प्रकार:0.6 डीबी अधिकतम:1.0 डीबी; प्रकार:0.6dB अधिकतम:1.0 डीबी |
| रिटर्न हानि |
MM≥30 dB SM≥50 dB |
| चैनल क्रॉसस्टॉक |
MM≥35 dB SM≥55 dB |
| ध्रुवीकरण हानि |
≤0.05 डीबी |
| तरंग दैर्ध्य हानि |
≤0.05 डीबी |
| तापमान हानि |
≤0.05 डीबी |
| पुनरावृत्ति |
≤0.05 डीबी |
| ऑपरेटिंग वोल्टेज |
DC12V-52V |
| सेवा जीवन |
≥100000000 बार |
| स्विच करने का समय |
≤10 एमएस |
| ट्रांसमिशन ऑप्टिकल पावर |
≤500 एमडब्ल्यू |
| पर्यावरण |
कार्य तापमानः -20°~ 70°C
भंडारण तापमानः-40°° 85°C
|
| आयाम |
114mmx93mmx35mm |

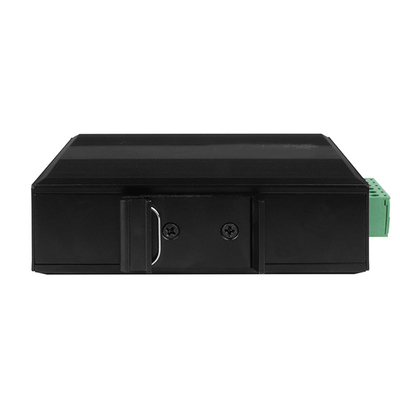

| स्थापित करने की विधि |
दीन रेल की स्थापना |
| सुरक्षा स्तर |
IP40 |
बायपास फाइबर स्विच का अनुप्रयोग
- महानगरीय क्षेत्र नेटवर्क (एमएएन)
- प्रयोगशाला अनुसंधान एवं विकास
- सिस्टम निगरानी
- जोड़/छोड़ मल्टीप्लेक्सिंग का गतिशील विन्यास

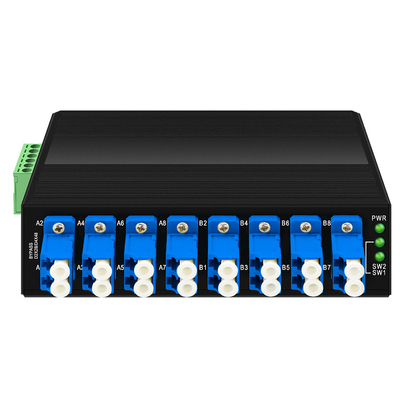

एलईडी स्थिति
पीडब्ल्यूआर: यह उपकरण का शक्ति संकेतक है
SW1: बायपास ऑपरेशन स्थिति संकेतक 1
SW2: बायपास ऑपरेटिंग स्टेटस इंडिकेटर 2
आयाम
स्थापना
- उपकरण को एक पर्याप्त बड़े और स्थिर डेस्कटॉप या एक ठोस रेल पटरियों पर रखें
- बिजली इंटरफ़ेस के लिए बिजली एडाप्टर कनेक्ट करें और बिजली के तार के माध्यम से बिजली की सोकेट कनेक्ट
- ऑप्टिकल फाइबर के माध्यम से संबंधित पोर्ट के लिए उपकरण कनेक्ट
- उपकरण पर भारी वस्तुएं न रखें और सुनिश्चित करें कि उपकरण में अच्छी वेंटिलेशन और गर्मी फैलाव वातावरण हो।
- कृपया पावर एडाप्टर को प्लग करने या अनप्लग करने से पहले पावर को डिस्कनेक्ट करें।
- पावर कॉर्ड कनेक्ट करें, इसे प्लग करें, और पावर सप्लाई चालू करें। बूट करने के बाद एलईडी संकेतक निम्नलिखित स्थितियों को दिखाएगाः
- पीडब्ल्यूआर सूचक चालू होगा;
- जब उपकरण में प्रकाश स्विचों का एक सेट हो: SW1 या SW2 संकेत दीपक प्रज्वलित होगा;
- जब उपकरण में प्रकाश स्विच के दो सेट होते हैंः SW1 और SW2 एक ही समय में जलाए जाते हैं।
