विनिर्देश
| पैरामीटर | इकाई | OSWD2×2B | |
| तरंग दैर्ध्य सीमा | एनएम | 850±40 / 1300±40 | 1260 ~ 1650 |
| परीक्षण तरंग दैर्ध्य | एनएम | 850 / 1300 | 1310 / 1550 |
| सम्मिलन हानि 1, 2 | डीबी | टाइप: 0.6 अधिकतम: 1.0 | टाइप: 0.6 अधिकतम: 1.0 |
| लाभ हानि 1, 2 | डीबी | एमएम ≥ 30 एसएम ≥ 50 | |
| क्रॉसस्टॉक 1 | डीबी | एमएम ≥ 35 एसएम ≥ 55 | |
| पीडीएल | डीबी | ≤0.05 | |
| डब्ल्यूडीएल | डीबी | ≤0.25 | |
| पुनरावृत्ति | डीबी | ≤±0.02 | |
| ऑपरेटिंग वोल्टेज | वी | 3.0 या 5.0 | |
| स्थायित्व | चक्र | ≥ 10 मिलियन | |
| स्विच करने का समय | एमएस | प्रकारः 3 अधिकतमः 8 | |
| ऑप्टिकल पावर | mW | ≤ 500 | |
| परिचालन तापमान | °C | -20 ~ +70 | |
| भंडारण तापमान | °C | -40 ~ +85 | |
| सापेक्ष आर्द्रता | % | 5 ~ 95 | |
| वजन | घ | 14 | |
| आयाम | मिमी | (L) 27.0×(W) 12.0×(H) 8.2 ± 0.2 | |
|
नोटः 1. परिचालन तापमान और एसओपी के भीतर। 2कनेक्टरों को छोड़कर। |
|||

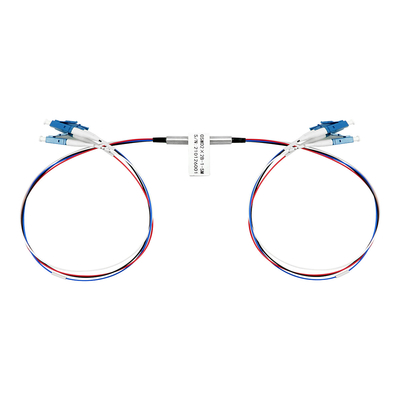

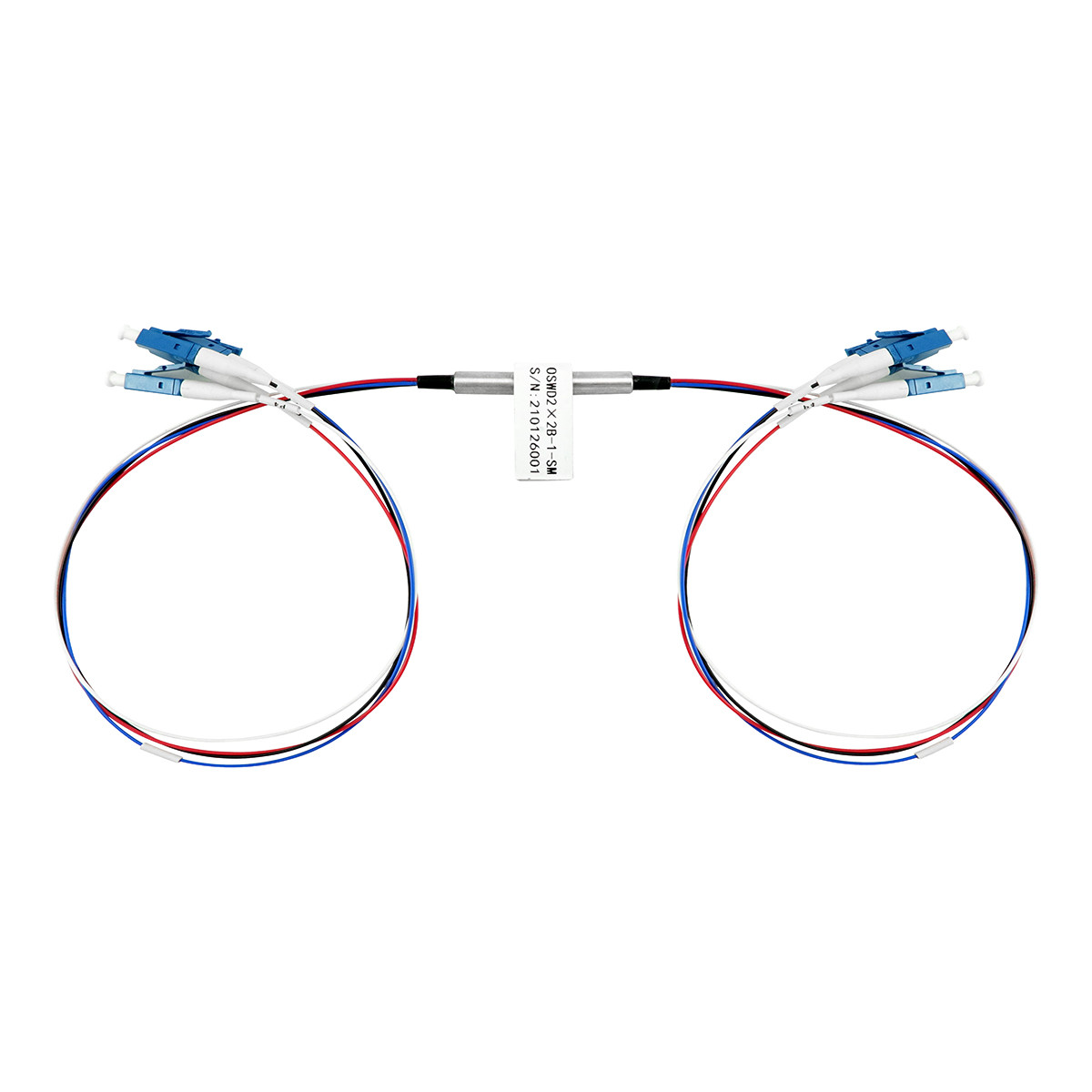

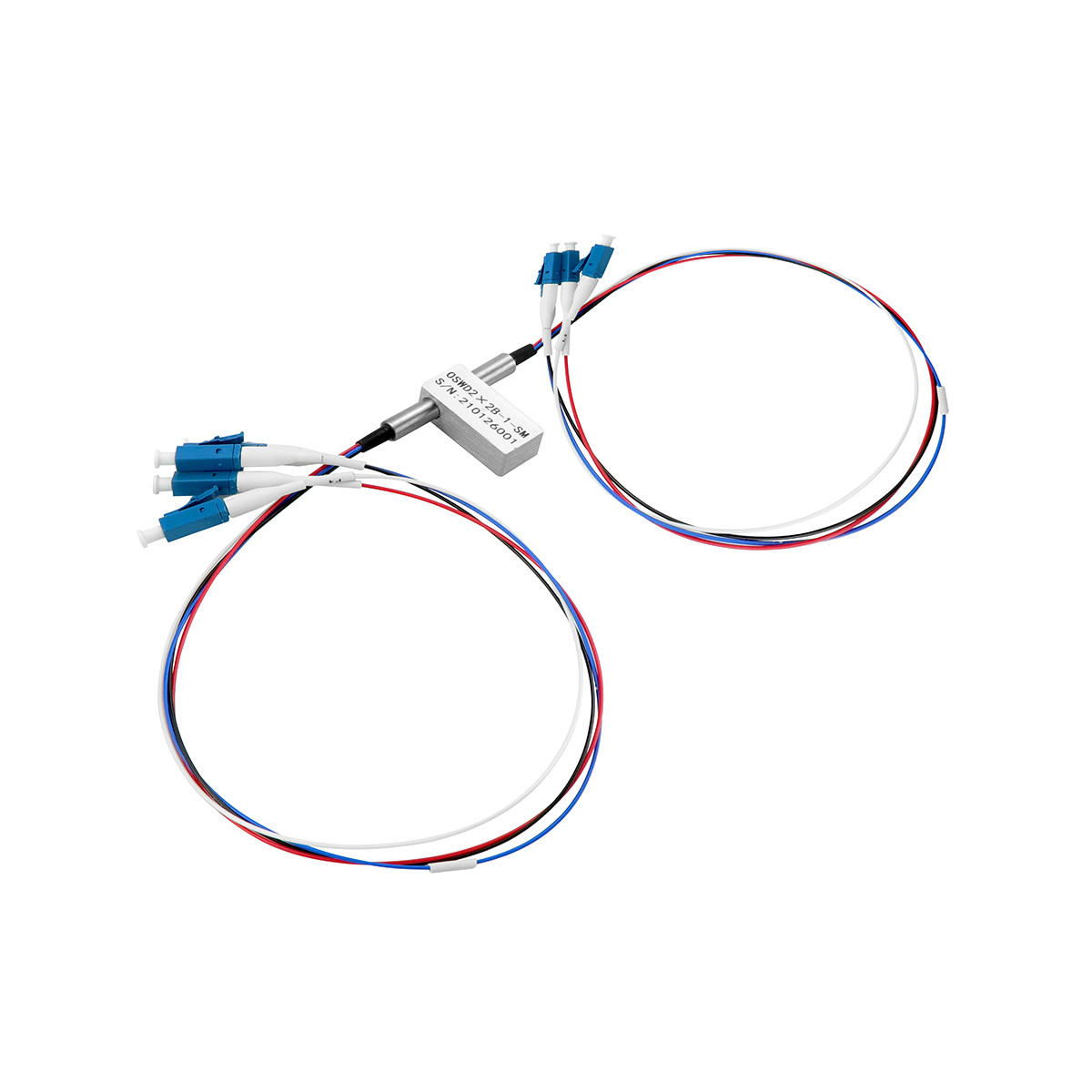

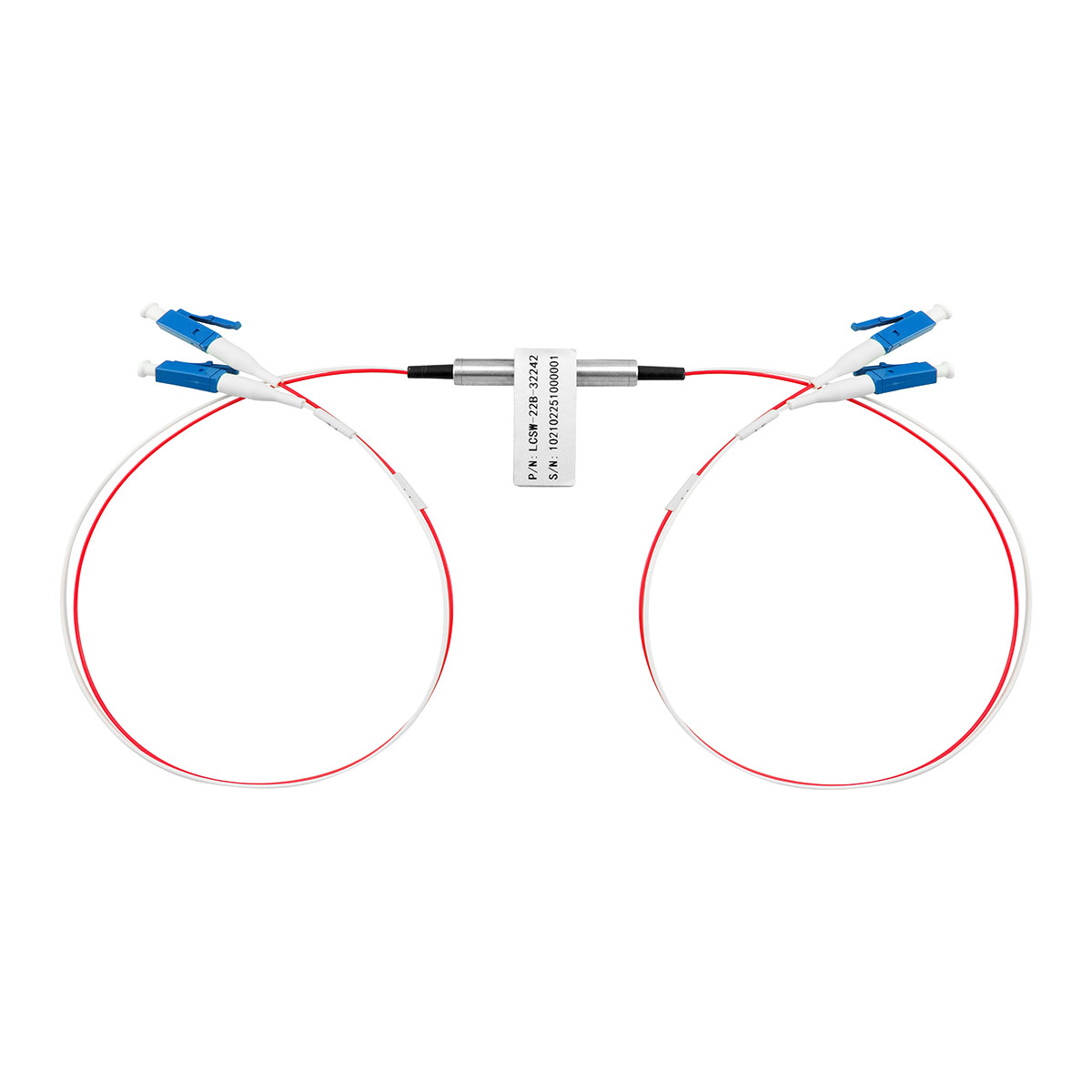

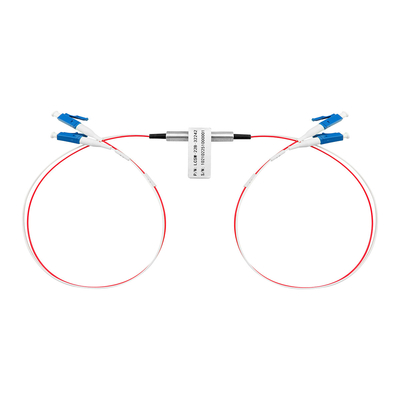

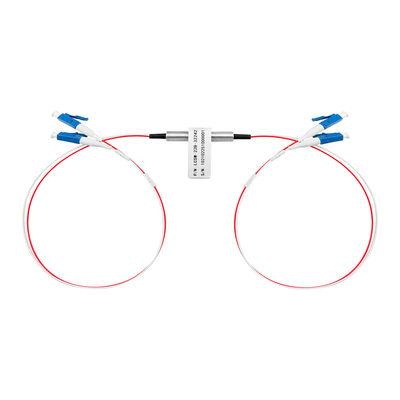

ऑप्टिकल स्विच, जो अपने उच्च प्रदर्शन, कम सम्मिलन हानि और कॉम्पैक्ट आयाम के लिए प्रसिद्ध है।
यह ओएडीएम, ओएक्ससी, सिस्टम निगरानी और सुरक्षा के लिए एक आदर्श घटक है।
कॉम्पैक्ट पैकेज के साथ, इसे उच्च घनत्व वाली ऑप्टिकल संचार प्रणाली में आसानी से एकीकृत किया जा सकता है।
आवेदन
पिन विन्यास
| प्रकार | राज्य | ऑप्टिकल मार्ग | विद्युत ड्राइव | स्थिति सेंसर | ||||||
| D2×2B | पिन 1 | पिन 5 | पिन 6 | पिन 10 | पिन 2-3 | पिन 3-4 | पिन 7-8 | पिन 8-9 | ||
| लटकाना | ए | P1-P3 ̇, P2-P4 ̇ | -- | -- | जीएनडी | वी+ | बंद करना | खुला | खुला | बंद करना |
| बी |
P1-P1 ̇, P2-P2 ̇, P3-P3 ∙, P4-P4 ∙, |
वी+ | जीएनडी | -- | -- | खुला | बंद करना | बंद करना | खुला | |
| बिना लटकने वाला | ए | P1-P3 ̇, P2-P4 ̇ | -- | -- | -- | -- | बंद करना | खुला | खुला | बंद करना |
| बी |
P1-P1 ̇, P2-P2 ̇, P3-P3 ∙, P4-P4 ∙, |
वी+ | -- | -- | जीएनडी | खुला | बंद करना | बंद करना | खुला | |
ऑप्टिकल मार्ग
| राज्य ए | राज्य बी |
 |
|
आयाम
विद्युत विनिर्देश
| विनिर्देश | वोल्टेज | वर्तमान | प्रतिरोध |
| 5V लॉक | 4.5~5.5 वी | 36~44 एमए | 125 Ω |
| 5V गैर-लॉकिंग | 4.5~5.5 वी | 26~32 एमए | 175 Ω |
| 3V लॉकिंग | 2.7~3.3 वी | 54~66 एमए | 50 Ω |
| 3V नॉन-लॉकिंग | 2.7~3.3 वी | 39~47 एमए | 70 Ω |
ऑर्डर करने की जानकारी
7201-D2×2B-A-B-C-D-E-F-G
उदाहरण:7201-D2×2B-SM-FS-3-L-90-12-FA
| ए | बी | सी | D | ई | F | जी |
| फाइबर का प्रकार | परीक्षण तरंग दैर्ध्य | ऑपरेटिंग वोल्टेज | स्विच प्रकार | ट्यूब प्रकार |
फाइबर की लंबाई
|
कनेक्टर |
|
SM: SM, 9/125 M5:MM, 50/125 M6:MM, 62.5/125 X: अन्य |
85: 850±40 एनएम O: O बैंड ((1260~1360nm) C: C बैंड ((1530~1565nm) L: L बैंड ((1565~1625nm) यू: यू बैंड ((1625~1675nm) एफएसः 1260~1650nm |
3: 3V 5: 5V
|
L: ताला लगाना N: नॉन-लॉकिंग |
25२५०um ((नौका फाइबर) 90:900um X: अन्य |
05: 0.5m±5m 10: 1.0m±5m 12: 1.2m±5m 15: 1.5m±5m X: अन्य |
OO: कोई नहीं एलपी: एलसी/पीसी एलयूः एलसी/यूपीसी LA: LC/APC एफपी: एफसी/पीसी FU: FC/UPC एफए: एफसी/एपीसी एसपी: एससी/पीसी SU: SC/UPC एसए: एससी/एपीसी एसटीपी: एसटी/पीसी एसटीए: एसटी/एपीसी X: अन्य |
