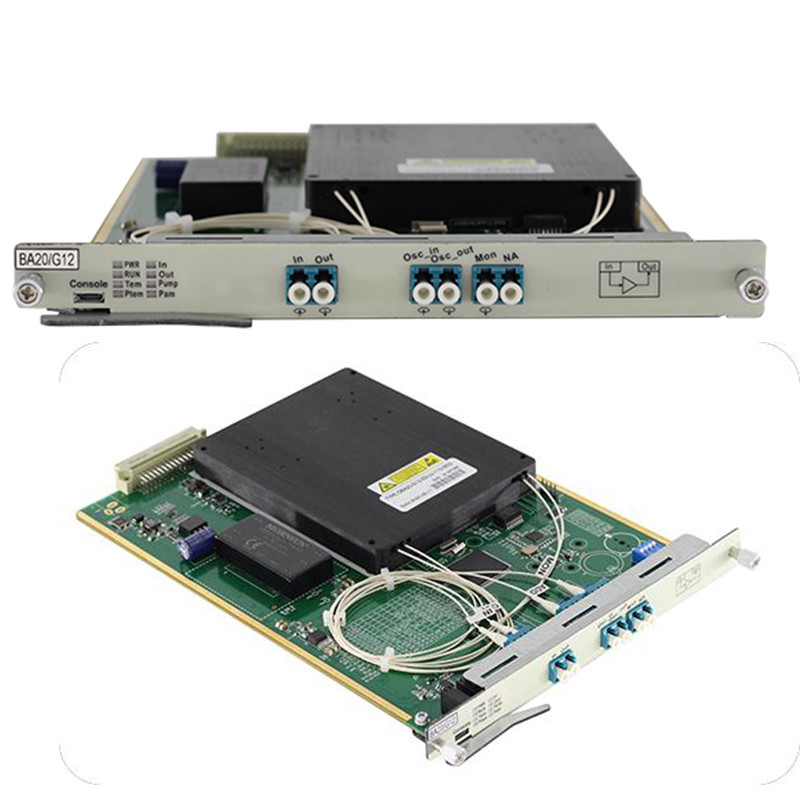

गर्म-स्वैप करने योग्य EDFA ऑप्टिकल एम्पलीफायर कार्ड
उत्पाद की विशेषताएं
विनिर्देश
| कार्य | विवरण | |
| कार्य तरंग दैर्ध्य सीमा | मानक प्रकारः 1529nm~1561nm विस्तारित प्रकारः 1528nm~1568nm | |
| ईडीएफए प्रकार | ओबीए पावर एम्पलीफिकेशन | ओपीए पावर एम्पलीफिकेशन |
| न्यूनतम इनपुट ऑप्टिकल पावर | -22dBm | -32dBm |
| अधिकतम आउटपुट ऑप्टिकल पावर | +20dBm | +16dBm |
| अधिकतम लाभ | 17dB | 20dB |
| शोर का आंकड़ा | <5.5dB | |
| समतलता प्राप्त करना | <1.5dB | |
| स्वामित्व वाली प्रौद्योगिकी | समर्थन लाभ लॉक, लाभ समायोज्य, क्षणिक नियंत्रण प्रौद्योगिकी, आउटपुट ऑप्टिकल शक्ति स्वचालित बंद | |
| नेटवर्क प्रबंधन कार्य |
ईडीएफए की कार्य स्थिति की वास्तविक समय निगरानी का समर्थन करना, जिसमें ऑप्टिकल शक्ति, पंपिंग, तापमान आदि शामिल हैं। समर्थन पंप बंद होने की सीमा और स्वचालित वसूली समय सेटिंग फ़ंक्शन |
|

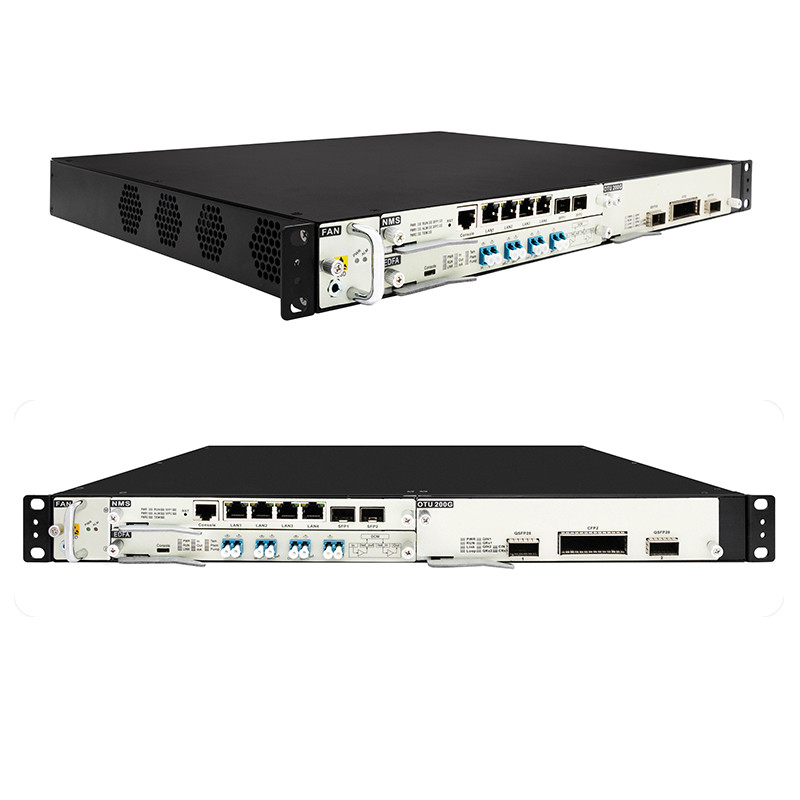

| कब्जा किए गए स्लॉट की संख्या | समर्थन OSP3800 पूर्ण श्रृंखला चेसिस, 1 स्लॉट पर कब्जा, (0.5U) | |
| ऑप्टिकल इंटरफेस | एलसी/यूपीसी | |
| अधिकतम बिजली की खपत | 15W | |
| एमटीबीएफ | >100,000 घंटे | |

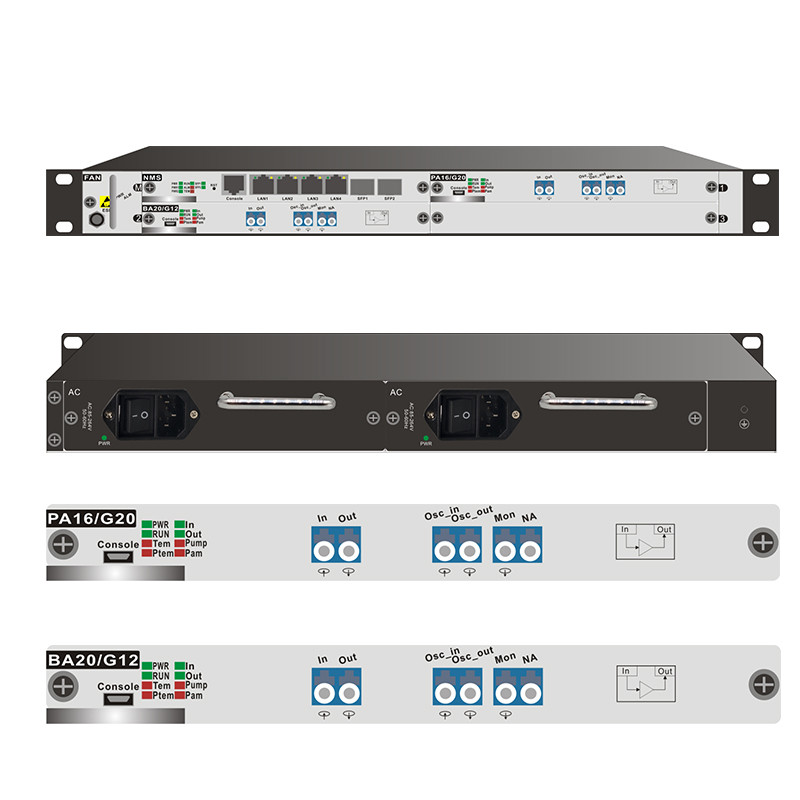

संरचना
इंटरफेस परिभाषा
| इंटरफेस | पद | कार्य/वर्णन |
| अंदर | ईडीएफए इनपुट इंटरफ़ेस | छोटे संकेत के ऑप्टिकल पावर इनपुट पोर्ट |
| बाहर | ईडीएफए आउटपुट इंटरफ़ेस | ईडीएफए एम्पलीफिकेशन आउटपुट ऑप्टिकल पोर्ट |
| OSC_IN | मॉनिटरिंग चैनल इनपुट पोर्ट | नेटवर्क प्रबंधन जानकारी प्रेषित करने के लिए नेटवर्क प्रबंधन कार्ड SFP TX से लिंक करें. |
| OSC_आउट | निगरानी चैनल आउटपुट पोर्ट | नेटवर्क प्रबंधन जानकारी प्रेषित करने के लिए नेटवर्क प्रबंधन कार्ड SFP RX से लिंक करें. |
| एमओ | निगरानी बंदरगाह | ईडीएफए प्रदर्शन निगरानी इंटरफ़ेस, लिंक ओपीएम या स्पेक्ट्रोमीटर। |
सूचक का वर्णन
| इंटरफेस | पद | विवरण |
| पीडब्ल्यूआर | ईडीएफए शक्ति संकेतक | चालू, ईडीएफए बिजली की आपूर्ति सामान्य है; बंद, बिजली की आपूर्ति विफलता। |
| चलाना | ईडीएफए संचालन सूचक | चालू, EDFA सामान्य रूप से काम कर रहा है; बंद, ऑपरेशन दोषपूर्ण है। |
| अंदर | ईडीएफए इनपुट अलार्म संकेत | चालू, इनपुट असामान्य है; बंद, इनपुट सामान्य है। |
| बाहर | ईडीएफए आउटपुट अलार्म संकेत | चालू, आउटपुट असामान्य है; बंद, आउटपुट सामान्य है। |
| ताम | ईडीएफए मॉड्यूल तापमान अलार्म संकेतक | चालू, ईडीएफए मॉड्यूल का तापमान असामान्य है; बंद, मॉड्यूल का तापमान सामान्य है। |
| पीटीएम | पंप तापमान अलार्म संकेतक | चालू, पंप का तापमान असामान्य है; बंद, पंप का तापमान सामान्य है। |
| पंप | पंप चेतावनी सूचक | बंद, पंप चालू है; बंद, पंप चालू है। |
| पाम | पंप करंट अलार्म संकेतक | चालू, पंप धारा असामान्य है; बंदः पंप धारा सामान्य है। |
परिचय
ईडीएफए (एर्बियम डोपेड फाइबर एम्पलीफायर) ऑप्टिकल एम्पलीफायर कार्ड का मुख्य कार्य ट्रांसमिशन लिंक में सिग्नल लाइट पर पावर कॉम्पेनेशन करना है,और एक साथ 48 चैनलों (चैनल अंतर 100GHz है) या 96 चैनलों (चैनल अंतर 50GHz है) तक C-बैंड में प्रवर्धन कर सकते हैं.
ऑप्टिकल सिग्नल में फ्लैट गेन, समायोज्य गेन और छोटे शोर सूचकांक की विशेषताएं हैं।
यह डीडब्ल्यूडीएम प्रणाली, भविष्य की उच्च गति प्रणाली और ऑल-ऑप्टिकल नेटवर्क लंबी दूरी के संचरण का एक अनिवार्य और महत्वपूर्ण हिस्सा है।
ईडीएफए कार्ड निगरानी की जानकारी
सेटअप
1. इनपुट और आउटपुट पावर अलार्म की सीमा सेटिंग
एम्पलीफायर की इनपुट और आउटपुट पावर का अलार्म थ्रेशोल्ड नेटवर्क प्रबंधन के माध्यम से सेट किया जा सकता है। जब इनपुट पावर थ्रेशोल्ड से कम होती है, तो ईडीएफए अलार्म करेगा। इस समय,ईडीएफए पंप बंद है, और ईडीएफए काम नहीं करता है। जब ईडीएफए आउटपुट सीमा से कम है, तो एक अलार्म संकेत दिया जाएगा
2. कार्य मोड सेटिंग
एम्पलीफायर का कार्य मोड नेटवर्क प्रबंधन के माध्यम से सेट किया जा सकता हैः एजीसी निरंतर लाभ मोड, एपीसी निरंतर आउटपुट मोड, एसीसी निरंतर वर्तमान मोड, लाभ एजीसी मोड में सेट किया जा सकता है,सेटिंग रेंज ±1db सबसे अच्छा है, आउटपुट शक्ति APC मोड में सेट किया जा सकता है, सेटिंग रेंज ± 1dBm इष्टतम है
3. नेत्र सुरक्षा मोड सेटिंग
स्थापना और डिबगिंग या समस्या निवारण के दौरान,आप ईडीएफए की आउटपुट शक्ति को कम करने के लिए नेटवर्क प्रबंधन प्रणाली के माध्यम से एम्पलीफायर के नेत्र सुरक्षा मोड को चालू कर सकते हैं ताकि रखरखाव कर्मियों को चोट न पहुंचे
जीयूआई फोटो
