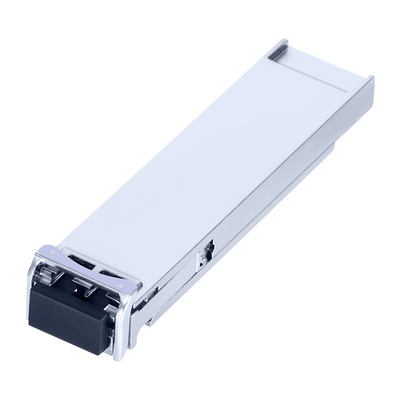

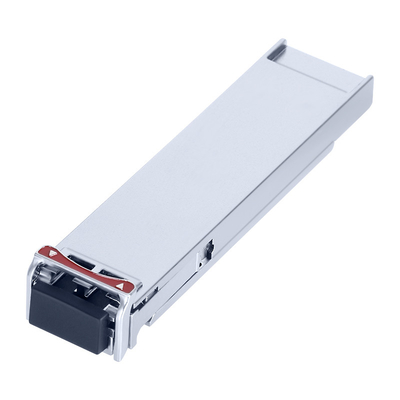

40 किमी तक पहुंच 10G DWDM XFP मॉड्यूल
विवरण
एक्सएफपी मॉड्यूल 10जी स्मॉल फॉर्म-फैक्टर प्लग करने योग्य (एक्सएफपी) मल्टी-सोर्स एग्रीमेंट (एमएसए) के अनुरूप है, जो 9.953 ~ 11.1 जीबीपीएस की डेटा दर और एसएमएफ पर 40 किमी तक की ट्रांसमिशन दूरी का समर्थन करता है।
ट्रांससीवर मॉड्यूल में 100GHz C बैंड 1528.77~1563.05nm DWDM कूल्ड EML लेजर और एक पिन फोटोड के साथ एक रिसीवर वाला ट्रांसमीटर होता है।ट्रांसमीटर और रिसीवर एक व्यापक तापमान सीमा के भीतर अलग हैं और इष्टतम गर्मी अपव्यय और उत्कृष्ट विद्युत चुम्बकीय परिरक्षण प्रदान करते हैं, इस प्रकार 10 GbE प्रणालियों के लिए उच्च पोर्ट घनत्व को सक्षम करते हैं.
ऑप्टिकल और विद्युत विशेषताएं
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई | नोट्स | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1528.77 | 1563.05 | एनएम | ||||
| स्पेक्ट्रल चौड़ाई ((-20dB) | Δλ | 1 | एनएम | |||||
| साइड-मोड दमन अनुपात | SMSR | 30 | डीबी | |||||
| केंद्र तरंग दैर्ध्य अंतर | 100 | गीगाहर्ट्ज | ||||||
| औसत आउटपुट शक्ति | पुट | -1 | +2 | डीबीएम | 1 | |||
| विलुप्त होने का अनुपात | इमरजेंसी | 8.2 | डीबी | |||||
| डेटा इनपुट स्विंग अंतर | वीआईएन | 180 | 950 | mV | 2 | |||
| इनपुट अंतर प्रतिबाधा | ZIN | 90 | 100 | 110 | ओ | |||
| TX अक्षम करें | अक्षम करें | 2.0 | Vcc | वी | ||||
| सक्षम करें | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1450 | 1620 | एनएम | ||||
| रिसीवर संवेदनशीलता | -16 | डीबीएम | 3 | |||||
| रिसीवर अधिभार | 0.5 | डीबीएम | 3 | |||||
| लॉस डी-एसेर्ट | LOSD | -17 | डीबीएम | |||||
| एलओएस दावा | लोसा | -26 | डीबीएम | |||||
| एलओएस हाइस्टेरिसिस | 0.5 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग अंतर | वूट | 400 | 600 | 800 | mV | 2 | ||
| एलओएस | उच्च | 2.0 | Vcc | वी | ||||
| कम | 0.8 | वी | ||||||
उत्पाद की विशेषताएं
आवेदन
यांत्रिक चित्र
ऑर्डर करने की जानकारी
| भाग संख्या | उत्पाद का वर्णन |
| OXSPLXG40D-Dxx | 9.953~11.1Gbps, 1528.77~1563.05nm DWDM, एकल मोड, 40km, 0~+70oC |
| λC तरंग दैर्ध्य गाइड | |||||
|
आईटीयू चैनल उत्पाद कोड |
आवृत्ति ((THz) | तरंगदैर्ध्य |
आईटीयू चैनल उत्पाद कोड |
आवृत्ति ((THz) | तरंगदैर्ध्य |
| 17 | 191.7 | 1563.86 | 40 | 194.0 | 1545.32 |
| 18 | 191.8 | 1563.04 | 41 | 194.1 | 1544.52 |
| 19 | 191.9 | 1562.23 | 42 | 194.2 | 1543.73 |
| 20 | 192.0 | 1561.41 | 43 | 194.3 | 1542.93 |
| 21 | 192.1 | 1560.60 | 44 | 194.4 | 1542.14 |
| 22 | 192.2 | 1559.79 | 45 | 194.5 | 1541.34 |
| 23 | 192.3 | 1558.98 | 46 | 194.6 | 1540.55 |
| 24 | 192.4 | 1558.17 | 47 | 194.7 | 1539.76 |
| 25 | 192.5 | 1557.36 | 48 | 194.8 | 1538.97 |
| 26 | 192.6 | 1556.55 | 49 | 194.9 | 1538.19 |
| 27 | 192.7 | 1555.74 | 50 | 195.0 | 1537.40 |
| 28 | 192.8 | 1554.94 | 51 | 195.1 | 1536.61 |
| 29 | 192.9 | 1554.13 | 52 | 195.2 | 1535.82 |
| 30 | 193.0 | 1553.32 | 53 | 195.3 | 1535.04 |
| 31 | 193.1 | 1552.52 | 54 | 195.4 | 1534.25 |
| 32 | 193.2 | 1551.72 | 55 | 195.5 | 1533.46 |
| 33 | 193.3 | 1550.92 | 56 | 195.6 | 1532.68 |
| 34 | 193.4 | 1550.11 | 57 | 195.7 | 1531.89 |
| 35 | 193.5 | 1549.32 | 58 | 195.8 | 1531.12 |
| 36 | 193.6 | 1548.51 | 59 | 195.9 | 1530.33 |
| 37 | 193.7 | 1547.71 | 60 | 196.0 | 1529.55 |
| 38 | 193.8 | 1546.92 | 61 | 196.1 | 1528.77 |
| 39 | 193.9 | 1546.12 | - | - | - |
