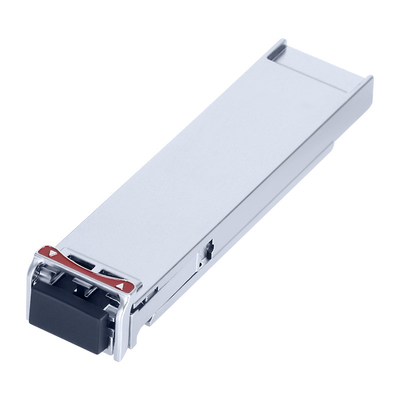

1470nm XFP40 किमीCWDM ऑप्टिकल मॉड्यूल
उत्पाद की विशेषताएं
आवेदन
ऑप्टिकल और विद्युत विशेषताएं
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई | नोट्स | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | λc-6.5 | λc | λc+65 | एनएम | |||
| स्पेक्ट्रल चौड़ाई ((-20dB) | Δλ | 1 | एनएम | |||||
| साइड-मोड दमन अनुपात | SMSR | 30 | डीबी | |||||
| औसत आउटपुट शक्ति | पुट | -1 | +2 | डीबीएम | 1 | |||
| विलुप्त होने का अनुपात | इमरजेंसी | 8.2 | डीबी | |||||
| डेटा इनपुट स्विंग अंतर | वीआईएन | 180 | 950 | mV | 2 | |||
| इनपुट अंतर प्रतिबाधा | ZIN | 90 | 100 | 110 | ओ | |||
| TX अक्षम करें | अक्षम करें | 2.0 | Vcc | वी | ||||
| सक्षम करें | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1450 | 1620 | एनएम | ||||
| रिसीवर संवेदनशीलता | -16 | डीबीएम | 3 | |||||
| रिसीवर अधिभार | 0.5 | डीबीएम | 3 | |||||
| लॉस डी-एसेर्ट | LOSD | -17 | डीबीएम | |||||
| एलओएस दावा | लोसा | -26 | डीबीएम | |||||
| एलओएस हाइस्टेरिसिस | 0.5 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग अंतर | वूट | 400 | 600 | 800 | mV | 2 | ||
| एलओएस | उच्च | 2.0 | Vcc | वी | ||||
| कम | 0.8 | वी | ||||||
अनुशंसित परिचालन स्थितियाँ
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई |
| ऑपरेटिंग केस का तापमान | Tc | -5 | +70 | °C | |
| बिजली आपूर्ति वोल्टेज @3.3V | Vcc | 3.135 | 3.30 | 3.465 | वी |
| विद्युत आपूर्ति करंट | आईसीसी | 1000 | mA | ||
| डेटा दर | 9.95 | 11.1 | जीबीपीएस |
विवरण
एक्सएफपी मॉड्यूल 10जी स्मॉल फॉर्म-फैक्टर प्लग करने योग्य (एक्सएफपी) मल्टी-सोर्स एग्रीमेंट (एमएसए) के अनुरूप है, जो 9.953~11.1 जीबीपीएस की डेटा दर और एसएमएफ पर 40 किमी तक की ट्रांसमिशन दूरी का समर्थन करता है।
ट्रांससीवर मॉड्यूल में 1470~1610nm CWDM कूल्ड EML लेजर के साथ एक ट्रांसमीटर और एक पिन फोटोड के साथ एक रिसीवर शामिल है।ट्रांसमीटर और रिसीवर एक विस्तृत तापमान सीमा के भीतर अलग हैं और इष्टतम गर्मी अपव्यय और उत्कृष्ट विद्युत चुम्बकीय परिरक्षण प्रदान करते हैं, इस प्रकार 10 GbE प्रणालियों के लिए उच्च पोर्ट घनत्व को सक्षम करते हैं.
यांत्रिक विनिर्देश
ऑर्डर करने की जानकारी
| भाग संख्या | उत्पाद का वर्णन |
| OXSPLXG40D-Cxx | 9.953~11.1Gbps, 1450~1610nm CWDM, एकल मोड, 40km, 0~+70oC |
| λC तरंग दैर्ध्य गाइड | |||||||||||
| कोड | λC | इकाई | कोड | λC | इकाई | कोड | λC | इकाई | कोड | λC | इकाई |
| 47 | 1470 | एनएम | 51 | 1510 | एनएम | 55 | 1550 | एनएम | 59 | 1590 | एनएम |
| 49 | 1490 | एनएम | 53 | 1530 | एनएम | 57 | 1570 | एनएम | 61 | 1610 | एनएम |
