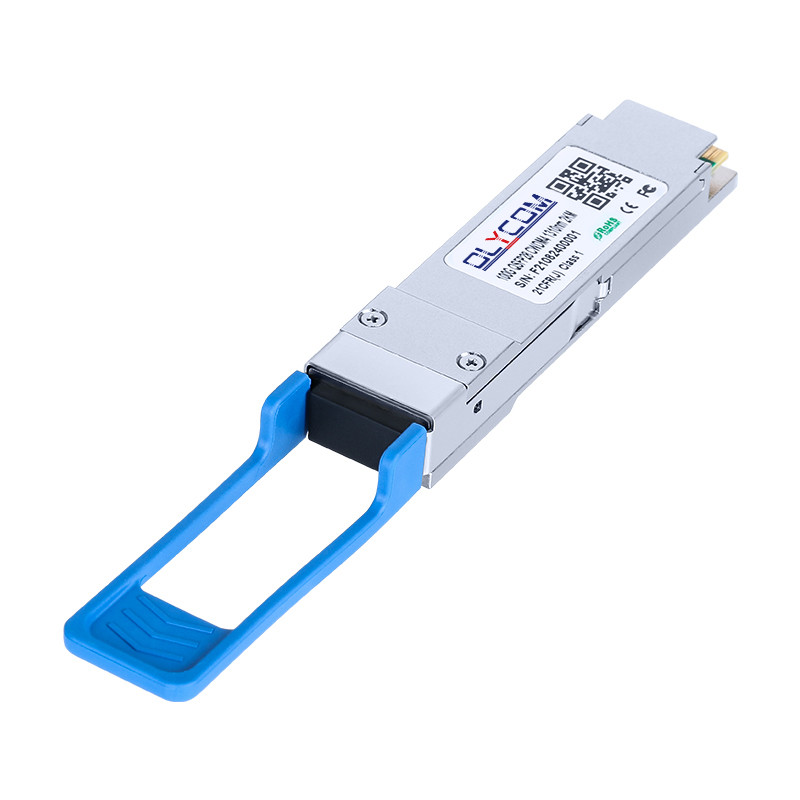

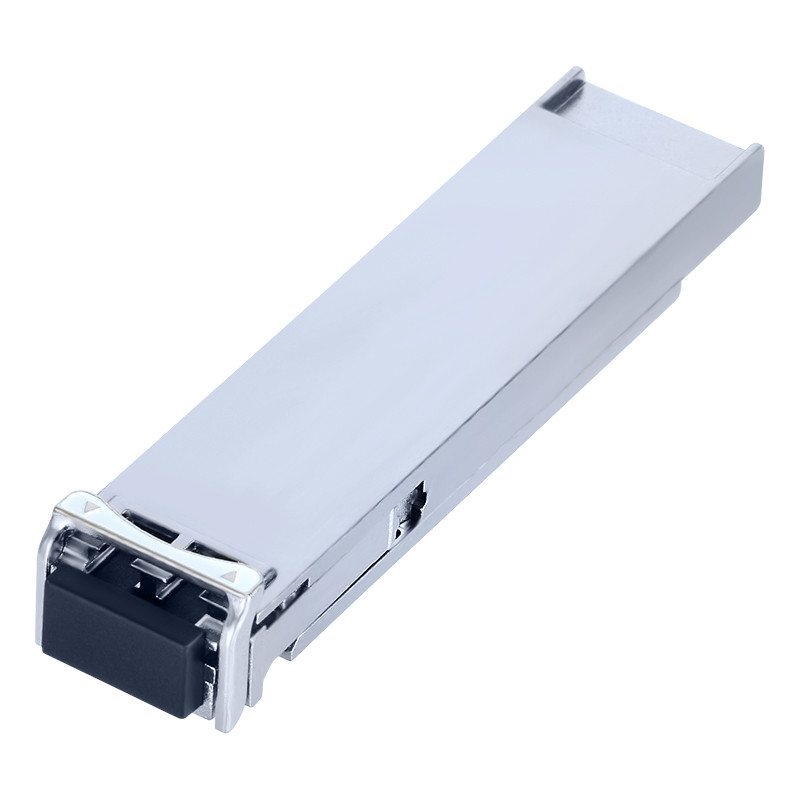

OQSPLHG02D CWDM 4 सिंगल मोड 100G QSFP28 ट्रांससीवर
100G फाइबर मॉड्यूल का वर्णन
OQSPLHG02D 100Gb/s QSFP28 IR4 ट्रांससीवर है। यह QSFP28 MSA और IEEE 802.3ba के अनुरूप है।QSFP28 IR4 ट्रांससीवर मॉड्यूल एकल मोड फाइबर पर 100 गीगाबिट ईथरनेट इंटरफेस में उपयोग के लिए डिज़ाइन किए गए हैं.
क्यूएसएफपी 28 ट्रांससीवर की विशेषताएं
ऑप्टिकल विनिर्देश
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाइयां | नोट्स | ||||||||
| ट्रांसमीटर | ||||||||||||||
| प्रति लेन सिग्नलिंग दर | 25.78125±100ppm | जीबी/सेक | 1 | |||||||||||
| केंद्र तरंग दैर्ध्य | λ |
1264.5 ¥ 1277.5 1284.5 ¥ 1297.5 1304.5 ₹ 13175 1324.5 ¥ 1337.5 |
एनएम | |||||||||||
| साइडमोड दमन अनुपात | SMSR | 30 | एनएम | |||||||||||
| लेन के अनुसार ओएमए प्रसारित करें | टीएक्सपी | -4 | 2.5 | डीबीएम | ||||||||||
| प्रति लेन औसत शक्ति प्रेषित करें | पुट | - छह।5 | 2.5 | डीबीएम | ||||||||||
| ऑप्टिकल विलुप्त होने का अनुपात | इमरजेंसी | 3.5 | डीबी | |||||||||||
| ऑफ ट्रांसमीटर की औसत प्रक्षेपण शक्ति, प्रति लेन | -30 | डीबीएम | ||||||||||||
| प्रेषक और फैलाव दंड, प्रत्येक लेन | टीडीपी | 3 | डीबी | |||||||||||
| प्रेषक प्रतिबिंब | आरएल | -12 | डीबी/हर्ट्ज | |||||||||||
|
प्रेषक नेत्र मुखौटा परिभाषा {X1, X2, X3, Y1, Y2, Y3}
|
{0.31, 0.4, 0.45, 0.34, 0.38, 0.4} | 2 | ||||||||||||
| रिसीवर |
|
-130 | ||||||||||||
| प्रति लेन सिग्नलिंग दर | 25.78125±100ppm | जीबी/सेक | 1 | |||||||||||
| केंद्र तरंग दैर्ध्य | λ |
1264.5 ¥ 1277.5 1284.5 ¥ 1297.5 1304.5 ₹ 13175 1324.5 ¥ 1337.5 |
एनएम | |||||||||||
| प्रति लेन औसत प्राप्त शक्ति | आरएक्सपी | -11।5 | 2.5 | डीबीएम | ||||||||||
| क्षति की सीमा, प्रत्येक लेन | 3.5 | डीबीएम | ||||||||||||
| गैर तनाव प्राप्तकर्ता संवेदनशीलता (ओएमए), प्रत्येक लेन | RXsens | -10 | डीबीएम | |||||||||||
| तनावग्रस्त रिसीवर ओएमए संवेदनशीलता | एसआरएस | - सात।3 | डीबी | |||||||||||
| लॉस डी-एसेर्ट | LOSD | -12 | डीबीएम | |||||||||||
| एलओएस दावा | लोसा | -30 | डीबीएम | |||||||||||
| एलओएस हाइस्टेरिसिस | खोना | 0.5 | डीबी | |||||||||||
आवेदन
पिन विवरण
| पिन | प्रतीक | नाम/वर्णन | रेफ. |
| 1 | जीएनडी | जमीन | 1 |
| 2 | Tx2n | ट्रांसमीटर इनवर्टेड डेटा इनपुट | |
| 3 | Tx2p | ट्रांसमीटर गैर-वापसी डेटा इनपुट | |
| 4 | जीएनडी | जमीन | 1 |
| 5 | Tx4n | ट्रांसमीटर इनवर्टेड डेटा इनपुट | |
| 6 | Tx4p | ट्रांसमीटर गैर-वापसी डेटा इनपुट | |
| 7 | जीएनडी | जमीन | 1 |
| 8 | ModSelL | मॉड्यूल चुनें | |
| 9 | रीसेट करें | मॉड्यूल रीसेट करें | |
| 10 | Vcc Rx | +3.3 V बिजली आपूर्ति रिसीवर | |
| 11 | एससीएल | दो तार सीरियल इंटरफेस घड़ी | |
| 12 | एसडीए | दो तार सीरियल इंटरफेस डेटा | |
| 13 | जीएनडी | जमीन | 1 |
| 14 | Rx3p | रिसीवर नॉन-इंवर्टेड डेटा आउटपुट | |
| 15 | Rx3n | रिसीवर इनवर्टेड डेटा आउटपुट | |
| 16 | जीएनडी | जमीन | 1 |
| 17 | Rx1p | रिसीवर नॉन-इंवर्टेड डेटा आउटपुट | |
| 18 | Rx1n | रिसीवर इनवर्टेड डेटा आउटपुट | |
| 19 | जीएनडी | जमीन | 1 |
| 20 | जीएनडी | जमीन | 1 |
| 21 | Rx2n | रिसीवर इनवर्टेड डेटा आउटपुट | |
| 22 | Rx2p | रिसीवर नॉन-इंवर्टेड डेटा आउटपुट | |
| 23 | जीएनडी | जमीन | 1 |
| 24 | Rx4n | रिसीवर इनवर्टेड डेटा आउटपुट | |
| 25 | Rx4p | रिसीवर नॉन-इंवर्टेड डेटा आउटपुट | |
| 26 | जीएनडी | जमीन | 1 |
| 27 | ModPrsL | मॉड्यूल वर्तमान | |
| 28 | इंटील | बाधित करें | 2 |
| 29 | Vcc Tx | +3.3 V बिजली आपूर्ति ट्रांसमीटर | |
| 30 | Vcc1 | +3.3 वी बिजली की आपूर्ति | |
| 31 | LPMode | कम शक्ति मोड | |
| 32 | जीएनडी | जमीन | 1 |
| 33 | Tx3p | ट्रांसमीटर गैर-वापसी डेटा इनपुट | |
| 34 | TX3n | ट्रांसमीटर इनवर्टेड डेटा इनपुट | |
| 35 | जीएनडी | जमीन | 1 |
| 36 | टीएक्स1पी | ट्रांसमीटर गैर-वापसी डेटा इनपुट | |
| 37 | टि1एन | ट्रांसमीटर इनवर्टेड डेटा इनपुट | |
| 38 | जीएनडी | जमीन | 1 |
डिजिटल डायग्नोस्टिक फंक्शन
विनिर्देश
ऑर्डर करने की जानकारी
| भाग संख्या | उत्पाद का वर्णन |
| OQSPLHG02D | 100Gbps QSFP28 CWDM4, LC, 2km, 0°C~+70°C, डीडीएम के साथ |
