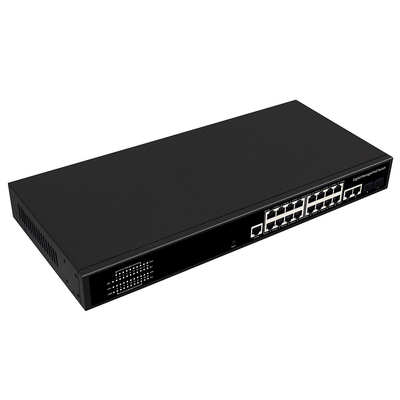

20-पोर्ट कॉपर/एसएफपी अपलिंक 300W गीगाबिट प्रबंधित PoE स्विच
PoE प्रबंधित स्विच का विनिर्देश
| इनपुट/आउटपुट पोर्ट | |
| एसी इनपुट | AC100-240V,50/60Hz |
| ईथरनेट पोर्ट |
16 * 10/100/1000Mbps PoE पोर्ट 2* 10/100/1000Mbps अपलिंक पोर्ट 2* 1000Mbps SFP पोर्ट 1 * RJ45 कंसोल पोर्ट |
| प्रदर्शन | |
| बैंडविड्थ | 40Gbps |
| पैकेट फॉरवर्डिंग दर | 29.76Mpps |
| डीडीआर एसडीआरएएम | 128MByte |
| फ्लैश मेमोरी | 16MByte |
| पैकेट बफर मेमोरी | 4Mbit |
| मैक एड्रेस | 8K |
| जंबो फ्रेम | 10Kbytes |
| वीएलएएन | वीएलएएन रेंज 1-4094, अधिकतम 256 सक्रिय वीएलएएन के साथ |
| मानक | |
| नेटवर्क प्रोटोकॉल |
IEEE 802.3: ईथरनेट मैक प्रोटोकॉल IEEE 802.3i: 10BASE-T ईथरनेट IEEE 802.3u: 100BASE-TX फास्ट ईथरनेट IEEE 802.3ab: 1000BASE-T गीगाबिट ईथरनेट IEEE 802.3z: 1000BASE-X गीगाबिट ईथरनेट (ऑप्टिकल फाइबर) IEEE 802.3ad: लिंक एग्रीगेशन करने की मानक विधि IEEE 802.3x: प्रवाह नियंत्रण IEEE 802.1ab: LLDP/LLDP-MED (लिंक लेयर डिस्कवरी प्रोटोकॉल) IEEE 802.1p: LAN लेयर QoS/CoS प्रोटोकॉल ट्रैफ़िक प्राथमिकता (मल्टीकास्ट फ़िल्टरिंग फ़ंक्शन) IEEE 802.1q: VLAN ब्रिज ऑपरेशन IEEE 802.1x: क्लाइंट/सर्वर एक्सेस कंट्रोल और प्रमाणीकरण प्रोटोकॉल IEEE 802.1d: STP IEEE 802.1s: MSTP IEEE 802.1w: RSTP |
| PoE प्रोटोकॉल |
IEEE802.3af (15.4 W) IEEE802.3at (30 W) |
| उद्योग मानक |
ईएमएस: EN61000-4-2 (ESD), EN61000-4-5 (सर्ज) |
| नेटवर्क मीडिया |
10BASE-T: Cat3,4,5 या उससे ऊपर UTP(≤100 M) 100BASE-TX: Cat5 या उससे ऊपर UTP(≤100 M) 1000BASE-TX: Cat5 या उससे ऊपर UTP(≤100 M) |
| फाइबर मीडियम |
मल्टी-मोड फाइबर: 50/125,62.5/125,100/140um सिंगल-मोड फाइबर: 8/125,8.7/125,9/125,10/125um |
| प्रमाणीकरण | |
| सुरक्षा प्रमाणपत्र | CE,FCC,RoHS |
| पर्यावरण मानक | |
| कार्य वातावरण |
ऑपरेटिंग तापमान: -10~50°C भंडारण तापमान: -40~70°C ऑपरेटिंग आर्द्रता: 10%~90%, कोई संघनन नहीं भंडारण आर्द्रता: 5%~95%, कोई संघनन नहीं |
| फ़ंक्शन संकेत | |
| संकेतक | PWR, SYS, PoE/ACT, लिंक/ACT |
| PWR(पावर इंडिकेटर) |
लाइटिंग: संचालित अन-लाइट: कोई पावर नहीं |
| SYS(सिस्टम इंडिकेटर) |
फ़्लैशिंग: सिस्टम स्टार्ट-अप लाइटिंग: सिस्टम रनिंग |
| PoE/ACT |
लाइटिंग: PoE चालू अन-लाइट :PoE बंद |
| लिंक/ACT |
लाइटिंग: लिंक कनेक्शन फ़्लैशिंग: डेटा ट्रांसमिशन अन-लाइट: लिंक डिस्कनेक्ट |
| रीसेट | पुनः आरंभ करने के लिए शॉर्ट प्रेस, फ़ैक्टरी सेटिंग्स को पुनर्स्थापित करने के लिए 5 सेकंड तक लंबा प्रेस करें |
| भौतिक विनिर्देश | |
| उत्पाद जानकारी |
उत्पाद आयाम: 440*204*44mm पैकेज आयाम: 500*290*85mm उत्पाद एन.डब्ल्यू: 2.78KG उत्पाद जी.डब्ल्यू: 3.44KG |
| पैकिंग जानकारी |
कार्टन आयाम: 520*445*310mm पैकिंग मात्रा: 5pcs पैकिंग वजन: 17.55KG(200W)/ 18.2KG(300W) |
| वोल्टेज |
इनपुट वोल्टेज: AC100-240V/50-60Hz बिजली की आपूर्ति: 52V 3.84A / 52V5.76A |
| बिजली |
उत्पाद बिजली: अधिकतम 15W / अधिकतम 15W POE बिजली: अधिकतम 180W / अधिकतम 280W |
| पैकिंग सूची |
ईथरनेट स्विच: 1 सेट अनुदेश मैनुअल: 1 पीसीएस प्रमाणपत्र, वारंटी कार्ड: 1 पीसीएस पावर कॉर्ड: 1PCS सीरियल केबल: 1PCS रैक ईयर: 1 जोड़े |
रैक प्रबंधित स्विच की मुख्य विशेषताएं
सीसीटीवी PoE स्विच का आयाम
वाणिज्यिक नेटवर्क स्विच का अनुप्रयोग
गीगाबिट प्रबंधित स्विच का सॉफ्टवेयर फ़ंक्शन
L3 प्रबंधित स्विच फ़ंक्शन
| L3 फ़ंक्शन | |
| IPv4 | IPv4 VLAN इंटरफ़ेस |
| IPv4 स्टेटिक रूट | |
| एआरपी | |
| IPv6 | IPv6 VLAN इंटरफ़ेस |
| IPv6 स्टेटिक रूट | |
| IPv6 एनडी | |
L2 प्रबंधित स्विच फ़ंक्शन
| L2 फ़ंक्शन | |
| पोर्ट | पोर्ट स्विच |
| पोर्ट विवरण | |
| पोर्ट स्पीड | |
| पोर्ट डुप्लेक्स | |
| पोर्ट फ्लो कंट्रोल | |
| जंबो, 10K तक | |
| ईईई | |
| फाइबर मॉड्यूल(डीडीएम) | |
| लिंक एग्रीगेशन | लोड बैलेंस पॉलिसी का समर्थन करता है; मैक और आईपी-मैक पर आधारित |
| स्टैटिक और डायनेमिक ग्रुप | |
| एलएसीपी का समर्थन करता है | |
| 8 समूहों तक | |
| तूफान नियंत्रण | बोर्डकास्ट |
| अज्ञात मल्टीकास्ट | |
| अज्ञात यूनिकास्ट | |
| पोर्ट मिररिंग | एक से एक मॉनिटर |
| कई से एक मॉनिटर | |
| इनग्रेस/एग्रेस/दोनों | |
| 4 सत्र समूहों तक | |
| पोर्ट सुरक्षा | मैक एड्रेस बाधाएं |
| पोर्ट सुरक्षा मैक एड्रेस | |
| सुरक्षा/प्रतिबंध/शटडाउन | |
| पोर्ट अलगाव | |
| पोर्ट रेट-लिमिट | |
| लूपबैक डिटेक्शन | |
| वीएलएएन | एक्सेस/ट्रंक/हाइब्रिड |
| वीएलएएन टनल (क्यू-इन-क्यू टनल) | |
| 1 - 4094 से कॉन्फ़िगर करने योग्य VID; अधिकतम। 256 स्टेटिक वीएलएएन समूह |
|
| वॉयस वीएलएएन | |
| मैक वीएलएएन | |
| निगरानी वीएलएएन | |
| प्रोटोकॉल वीएलएएन | |
| जीवीआरपी | |
| मैक एड्रेस | डायनेमिक एड्रेस |
| स्टैटिक एड्रेस | |
| फ़िल्टरिंग एड्रेस | |
| स्पिनिंग ट्री प्रोटोकॉल | एसटीपी/आरएसटीपी/एमएसटीपी |
| बीपीएडीयू फ़िल्टर | |
| बीपीएडीयू गार्ड | |
| एज पोर्ट | |
| एलएलडीपी | एलएलडीपी |
| एलएलडीपी एमईडी | |
| मल्टीकास्ट | आईजीएमपी स्नूपिंग |
| आईजीएमपी वी1/वी2/वी3 | |
| रूटर पोर्ट | |
| स्टैटिक आईजीएमपी ग्रुप एड्रेस | |
| आईजीएमपी ग्रुप फ़िल्टरिंग | |
| क्वेरियर | |
| एमएलडी स्नूपिंग | |
| एमवीआर | |
| क्यूओएस | ट्रैफ़िक वर्गीकरण आधारित, सख्त प्राथमिकता और डब्ल्यूआरआर |
| पोर्ट प्राथमिकता | |
| 802.1पी प्राथमिकता | |
| आईपी टीओएस प्राथमिकता | |
| आईपी डीएससीपी प्राथमिकता | |
| प्रति पोर्ट 8 कतारों तक का समर्थन करता है | |
| प्राथमिकता रीमार्किंग | |
| PoE | |
| PoE कॉन्फ़िगरेशन | PoE तापमान |
| PoE प्रकार/स्तर/पावर/वोल्टेज/करंट | |
| PoE स्विच | |
| PoE वॉचडॉग | |
| PoE पावर AF/AT अनुकूलन | |
| PoE शेड्यूल | |
| PoE पोर्ट टाइमर रीबूट | |
| सेवाएं | |
| डीएचसीपी | डीएचसीपी सर्वर |
| आईपी पूल | |
| स्टैटिक बाइंडिंग | |
| डीएचसीपी रिले | |
| एक्सेस प्रोटोकॉल | एचटीटीपी |
| एचटीटीपीएस | |
| टेलनेट | |
| एसएसएचवी2 | |
| मैनेजर एसीएल | |
| सत्र टाइमआउट | |
| पासवर्ड रीट्राय काउंट | |
| साइलेंट टाइम | |
| सुरक्षा | |
| एएए | RADIUS |
| TACACS+ | |
| 802.1X | |
| पोर्ट/मैक/स्थानीय/वेब पर आधारित | |
| डीएचसीपी स्नूपिंग | ग्लोबल/वीएलएएन |
| विकल्प 82 | |
| सर्किट आईडी | |
| आईपी सोर्स गार्ड | |
| डायनेमिक एआरपी इंस्पेक्शन | |
| डीओएस | |
| एसीएल | मैक एसीएल |
| IPv4 एसीएल | |
| IPv6 एसीएल | |
| निदान | |
| सिस्लॉग | लॉगिंग मैसेज |
| रिमोट सर्वर | |
| पिंग | |
| ट्रेसरूट | |
| कॉपर टेस्ट | |
| यूडीएलडी | |
| प्रबंधन | |
| मैनेजर एक्सेस | कंसोल |
| एचटीटीपी/एचटीटीपीएस | |
| टेलनेट | |
| एसएसएच | |
| एसएनएमपी | |
| मैनेजर आईपी | स्टैटिक एड्रेस |
| डीएचसीपी क्लाइंट | |
| IPv4 और IPv6 एड्रेस का समर्थन करता है | |
| मैनेजर वीएलएएन | |
| डीएनएस | |
| समय सिंक्रनाइज़ेशन | एसएनटीपी |
| मैनुअल टाइम | |
| एसएनएमपी | वी1/वी2सी/वी3 |
| समुदाय | |
| वी3 यूजर | |
| समूह | |
| ट्रैप होस्ट | |
| एसएनएमपी एमआईबी | आरएफसी 1213 एमआईबी-II |
| आरएफसी 1493 ब्रिज एमआईबी | |
| आरएफसी 1643 ईथरनेट एमआईबी | |
| आरएफसी 2819 आरएमओएन एमआईबी (समूह 1, 2, 3 और 9) | |
| आरएफसी 2863 इंटरफ़ेस एमआईबी | |
| एलएलडीपी | |
| निजी एमआईबी | |
| आरएमओएन | आंकड़े |
| इतिहास | |
| घटना | |
| अलार्म | |
| उपयोगकर्ता | |
| फर्मवेयर | फर्मवेयर अपग्रेड |
| कॉन्फ़िगरेशन | अपलोड और डाउनलोड |
| सहेजें | |
| पुनः आरंभ करें | |
| फ़ैक्टरी डिफ़ॉल्ट | |
| मानक अनुपालन | |
| IEEE 802.3x प्रवाह नियंत्रण और बैक प्रेशर | |
| LACP के साथ IEEE 802.3ad पोर्ट ट्रंक | |
| IEEE 802.1D स्पैनिंग ट्री प्रोटोकॉल | |
| IEEE 802.1w रैपिड स्पैनिंग ट्री प्रोटोकॉल | |
| IEEE 802.1s मल्टीपल स्पैनिंग ट्री प्रोटोकॉल | |
| IEEE 802.1p क्लास ऑफ़ सर्विस | |
| IEEE 802.1Q VLAN टैगिंग | |
| IEEE 802.1x पोर्ट प्रमाणीकरण नेटवर्क नियंत्रण | |
| IEEE 802.1ab LLDP | |
| IEEE 802.3af पावर ओवर ईथरनेट | |
| IEEE 802.3at पावर ओवर ईथरनेट प्लस | |
| आरएफसी 768 यूडीपी | |
| आरएफसी 793 टीएफटीपी | |
| आरएफसी 791 आईपी | |
| आरएफसी 792 आईसीएमपी | |
| आरएफसी 2068 एचटीटीपी | |
| आरएफसी 1112 आईजीएमपी वी1 | |
| आरएफसी 2236 आईजीएमपी वी2 | |
| आरएफसी 3376 आईजीएमपी वी3 | |
| आरएफसी 2710 एमएलडी वी1 | |
| एफआरसी 3810 एमएलडी वी2 | |
वारंटी
वाणिज्यिक उत्पादों के लिए 1 वर्ष और औद्योगिक उत्पादों के लिए 3 वर्ष।
तकनीकी सहायता मुफ्त में दी जाएगी।
| उत्पाद श्रेणी | वारंटी अवधि |
| फाइबर ईथरनेट मीडिया कनवर्टर | 1 वर्ष |
| ऑप्टिकल वीडियो कनवर्टर | 1 वर्ष |
| फाइबर स्विच | 1 वर्ष |
| ईथरनेट स्विच | 1 वर्ष |
| सीरियल फाइबर कनवर्टर | 1 वर्ष |
| पीडीएच मल्टीप्लेक्सर | 1 वर्ष |
| सीसीटीवी PoE स्विच | 1 वर्ष |
| वाणिज्यिक प्रबंधित स्विच | 1 वर्ष |
| वाणिज्यिक PoE प्रबंधित स्विच | 1 वर्ष |
| दिन बिजली की आपूर्ति | 3 वर्ष |
| औद्योगिक ईथरनेट स्विच | 3 वर्ष |
| औद्योगिक PoE स्विच | 3 वर्ष |
| औद्योगिक प्रबंधित स्विच | 3 वर्ष |
| औद्योगिक PoE प्रबंधित स्विच | 3 वर्ष |
| सीडब्ल्यूडीएम मॉड्यूल | 1 वर्ष |
| डीडब्ल्यूडीएम/ओटीएन डिवाइस | 1 वर्ष |
