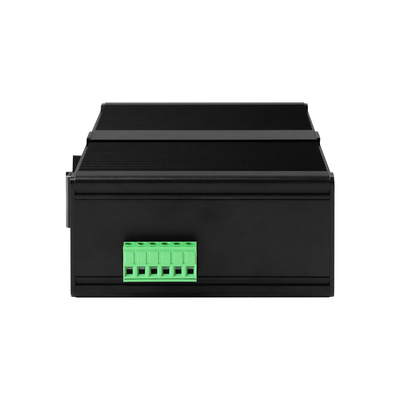

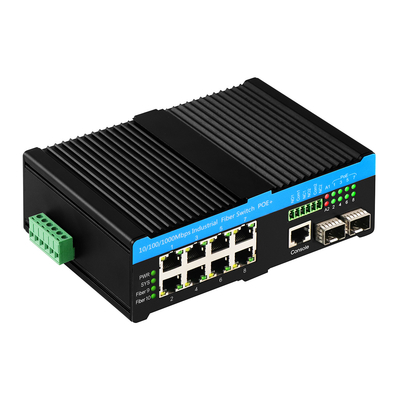

Olycom 8 पोर्ट PoE++ नेटवर्क गीगाबिट प्रबंधित स्विच
90-वाट के पीओई स्विच की मुख्य विशेषताएं
पोइ स्विच कठोर का विनिर्देश
| उत्पाद का नाम | 10/100/1000Mbps प्रबंधित औद्योगिक पीओई फाइबर स्विच ((2F+8TP) |
| पोर्ट |
2 x 1000Mpbs SFP पोर्ट, 1G/2.5G दोनों समर्थित SM: 1310nm/1550nm,20Km; 1490nm/1550nm, 40~120Km; MM: 1310nm, 2Km; 850nm, 500 मीटर 8x10/100/1000M यूटीपी आरजे45 ((एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन करें) |
| मानक | आईईईई 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND आईडी | 4096 |
| जंबो फ्रेम | 9.6KB |
| मैक पता तालिका का आकार | 8K |
| स्विचिंग विशेषताएं |
संचरण मोडः भंडारण और आगे सिस्टम बैंडविड्थः 26Gbps (गैर ट्रैफिक जाम) |
| नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) एसएफपी पोर्ट, संचरण दूरीः 20 किमी, 40 किमी, 60 किमी, 80 किमी, 100 किमी |
| एल ई डी | बिजली, नेटवर्क, फाइबर |
| विद्युत आपूर्ति |
पीओई पावर सप्लाई इनपुट वोल्टेजः 48V (अधिकतम 57V) एकल PoE पावर सप्लाई आउटपुट पावरः 90W (पोर्ट 1~8) PoE आउटपुट वोल्टेजः 48V |
| पर्यावरण |
कार्य तापमानः -40°75°C भंडारण तापमानः -40°C से 85°C कार्य आर्द्रताः 10%~90%, नॉन कंडेनसिंग भंडारण आर्द्रताः 10%~95%, गैर-संक्षेपण |
| उद्योग मानक |
ईएसडीः आईईसी 61000-4-2, ±15 केवी हवा, ±6 केवी संपर्क EFT: IEC61000-4-4, सामान्य ±6KV बढ़तः IEC61000-4-5, अंतर ±2KV, सामान्य±6KV |
|
प्रमाणन |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020 एन 55035:2017+ए11:2020/एन आईईसी 61000-3-2:2019/ए1:2021 EN 61000-3-3:2013/A2:2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11:2020 एफसीसीः 47 सीएफआर एफसीसी भाग 15 उपभाग बी ((क्लास बी) एएनएसआई सी63.4:2014 |
| मैकेनिकल सूचना |
शेलः धातु के गोलाकार शेल सुरक्षा वर्गः IP40 आयामः 165 x 112 x 45.5 मिमी माउंटिंग विधिः डाइन-रेल माउंटिंग |
| वारंटी | 1 वर्ष के भीतर प्रतिस्थापन; 3 वर्ष की मरम्मत |
प्रबंधन
90W BT PoE स्विच का अनुप्रयोग
अक्सर पूछे जाने वाले प्रश्न
प्रबंधन के माध्यम से पीओई आउटपुट को समायोजित करना ठीक है।
उदाहरण: एक परीक्षण में, आप ईथरनेट पोर्ट 1 ~ 8 POE bt 90W बना सकते हैं।
दूसरे में, पोर्ट 1~4 POE bt 90W और पोर्ट 5~8 POE 30W पर या POE के बिना।
वास्तविक अनुप्रयोग में आमतौर पर पीओई आउटपुट के 4 स्तर होते हैं।
15.4W/30W/60W/90W, सभी समर्थित और प्रबंधन के माध्यम से समायोज्य।
पीओई काम कर रहा है जब हरा.
बंद जब POE अक्षम है.
यह प्रबंधन के माध्यम से किसी भी 2 बंदरगाहों ((फाइबर या ईथरनेट) की निगरानी करने के लिए ठीक है.
उपरोक्त उदाहरण के समान, प्रबंधन आपको पोर्ट संयोजन को समायोजित करने की अनुमति देता है.
उदाहरण: एक अलार्म सेटअप ईथरनेट 5 पोर्ट है और दूसरे एक फाइबर 1 पोर्ट है।
कृपया ध्यान दें कि, इस मामले में यदि ईथरनेट 6 पोर्ट डाउन है, अलार्म पोर्ट कोई प्रतिक्रिया नहीं देता है।
सेटअप का एक और तरीका है सभी बंदरगाहों ((फाइबर/ईथरनेट) क्लिक करें, नीचे इंटरफ़ेस देखें
तो किसी भी बंदरगाह नीचे है, अलार्म बंदरगाह लाल हो जाता है।
इसे एसटीपी या ईआरपीएस के माध्यम से कॉन्फ़िगर किया जा सकता है।
2-एसएफपी रिंग (सबसे बुनियादी प्रारूप) पर आधारित
6 ~ 7 स्विच एक लूप में ठीक हैं अगर यह STP रिंग जाता है।
मुख्य रूप से अनगिनत यदि यह ERPS द्वारा है।
यह लगातार 8 यूटीपी पोर्टों के लिए पीडी उपकरणों को पीओई++ बिजली की आपूर्ति कर सकता है (कॉम्बो पोर्टों को छोड़कर) ।
यदि यह पूर्ण भार पर है तो इसके लिए न्यूनतम 15A बिजली की आपूर्ति की आवश्यकता होती है ((48V*15A=720W) ।
लेकिन वास्तविक अनुप्रयोग में, हम एक स्विच पर बहुत अधिक बिजली-भूखे उपकरणों को जोड़ने का सुझाव नहीं देते हैं, यह स्थिरता को प्रभावित करेगा।
