L2 प्रबंधित गीगाबिट ईथरनेट PoE स्विच 8 पोर्ट
ओलिकॉम पीओई स्विच की मुख्य विशेषताएं
उपरोक्त सुविधाओं के साथ, यह आईपी निगरानी, पवन, बिजली, असेंबली स्वचालन, मेट्रो पीआईएस, पावर एससीएडीए, सीवेज उपचार, धातु विज्ञान, बुद्धिमान परिवहन,रेल परिवहन, सैन्य और अन्य उद्योग
एल2 प्रबंधित स्विच का तकनीकी डेटा
| उत्पाद का नाम | 10 पोर्ट हाइब्रिड दर परत 2+ प्रबंधित औद्योगिक ईथरनेट PoE स्विच |
| मॉडल नं. | IM-FP188GW |
| पोर्ट |
2*100/1000/2500Mpbs SFP पोर्ट SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km एमएमः 1310nm, 2Km; 850nm, 500 मीटर 8*10/100/1000M यूटीपी आरजे45 ((एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन करें) |
| प्रोटोकॉल |
आईईईई 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d एसटीपी IEEE802.1w आरएसटीपी IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
| स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे प्रेषण में देरीः <10us सिस्टम बैंडविड्थः 26Gbps ((गैर-ट्रैफिक जाम) DRAM का आकारः 128M फ्लैश का आकारः 16M VLAND ID: 4096 मैक पता तालिका आकारः 8K जंबो फ्रेमः 9.6KB |
| नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्कैल्डेड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) |
| एल ई डी |
बिजली, नेटवर्क, फाइबर पीडब्लूआर: पावर
नारंगीः लिंक/एसीटी हराः 1000M नेटवर्क स्पीड ((जब यह 100Mb/s है तो बंद)
फाइबर: FX1 |
| विद्युत आपूर्ति |
इनपुट वोल्टेजः 48V (अधिकतम 52V) PoE आउटपुट वोल्टेजः 48V एकल PoE आउटपुट पावरः 30W ((पोर्ट 1~8) अधिकतम बजटः 240W रिवर्स कनेक्शनः समर्थन पीओई दूरीः 100 मीटर |
| पीओई वायरिंग | PoE af/at: 1/2 ((V+), 3/6 ((V-) |
| पर्यावरण |
कार्य तापमानः -40°C75°C भंडारण तापमानः -40°C ≈ 85°C कार्य आर्द्रताः 10%~90%, नॉन कंडेनसिंग भंडारण आर्द्रताः 10%~95%, गैर-संक्षेपण |
| उद्योग मानक |

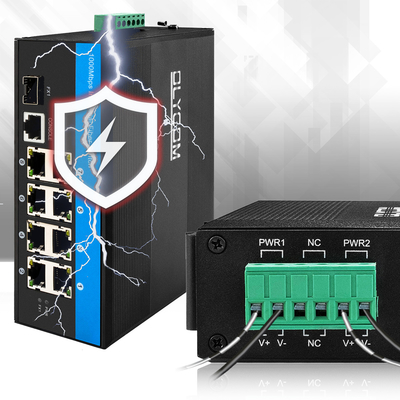

ईएसडीः आईईसी61000-4-2, ±15 केवी हवा, ±6 केवी संपर्क EFT: IEC61000-4-4, सामान्य ±6KV बढ़तः IEC61000-4-5, अंतर ±2KV, सामान्य±6KV |
| प्रमाणन |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN आईईसी 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B ((वर्ग B) ANSI C63.4: 2014 |
| मैकेनिकल सूचना |

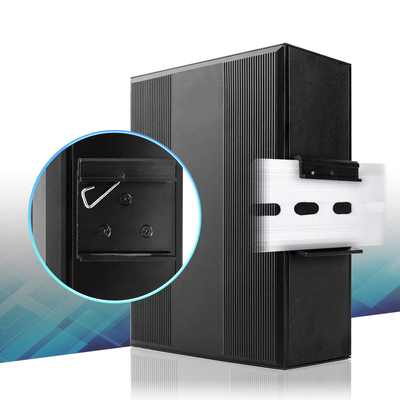

शैलः आयपी 40 ग्रेड स्तर के लिए घुमावदार धातु शैल आयामः 158*115*60 मिमी माउंटिंग विधिः डाइन-रेल/वायर माउंटिंग वजनः 0.75 किलोग्राम/0.9 किलोग्राम ((नेट/ब्रॉट) |
| वारंटी | 3 वर्ष, आजीवन तकनीकी सहायता |
वेब जीयूआई
सॉफ्टवेयर विशेषताएं
आवेदन
यांत्रिक चित्र

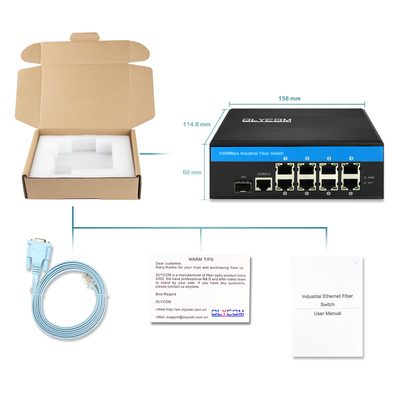

पैकिंग सूची
| औद्योगिक फाइबर मॉड्यूल | |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX ((1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D ((TX 1550 RX1310) |
| औद्योगिक डीआईएन पावर सप्लाई | |
| IM-DAC220/DC48V2.5A | AC220V से DC48V2.5A, -40°C70°C |
| IM-DAC220/DC48V5A | AC220V से DC48V5A, -40°C~70°C |
| IM-DAC220/DC48V10A | AC220V से DC48V10A, -40°C70°C |
अक्सर पूछे जाने वाले प्रश्न
1यह किस चिप पर आधारित है?
ओलिकॉम: विटेस
2, मैं इसे अनुकूलित कर सकते हैं?
ओलिकॉम: हाँ
हम OEM सेवाओं जैसे लोगो, मॉडल नाम, लेबल, पीवीसी मास्क और उत्पाद भागों ((माउंटिंग किट, पावर टर्मिनल ब्लॉक आदि) का समर्थन करते हैं।
3, क्या मैं इसे 10/100M उपकरणों से जोड़ सकता हूँ?
ओलिकॉम: हाँ
लैन बंदरगाहों के लिए वे 10/100/1000M ऑटो-सेंसिंग हैं
फाइबर पोर्ट के लिए, कृपया वेब जीयूआई या सीएलआई के माध्यम से 100 एमबीपीएस की गति कॉन्फ़िगर करें
4, क्या मैं आवश्यक होने पर कुछ बंदरगाहों के लिए PoE फ़ंक्शन को बंद कर सकता हूँ?
उत्तर: हाँ
इस श्रृंखला में सभी PoE प्रबंधित स्विच PoE प्रबंधन का समर्थन करते हैं
कृपया केवल वेब GUI या CLI के माध्यम से PoE स्थिति सेट करें
5क्या आप SKD/CKD करते हैं?
उत्तर: हाँ
एक कारखाने के रूप में, हमने इससे कई बार निपट लिया है।
