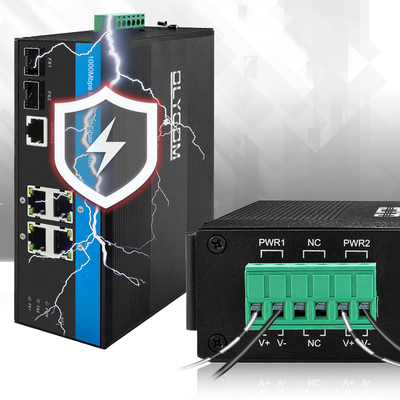

CCTV सुरक्षा के लिए गीगाबिट रग्ड नेटवर्क आउटडोर PoE स्विच
औद्योगिक फाइबर स्विच की मुख्य विशेषता
2.5G PoE स्विच का विनिर्देश
उत्पाद का नाम | 10/100/1000Mbps प्रबंधित औद्योगिक PoE फाइबर स्विच(2F+4TP) |
मॉडल नंबर | IM-FP244GW |
पोर्ट |
2*100/1000/2500Mpbs SFP पोर्ट SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500-मीटर 4*10/100/1000M UTP RJ45(MDI/MDIX ऑटो-सेंसिंग का समर्थन करें) |
प्रोटोकॉल |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
स्विचिंग सुविधाएँ |
संचरण मोड: भंडारण और आगे फॉरवर्डिंग विलंब:<10us सिस्टम बैंडविड्थ: 18Gbps(गैर-ट्रैफिक जाम) फॉरवर्डिंग दर: 13.392Mpps DRAM आकार: 128M फ्लैश आकार: 16M VLAND ID: 4096 MAC पता तालिका आकार: 8K जंबो फ्रेम: 9.6KB |
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-शील्ड ट्विस्टेड पेयर(≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर शील्ड ट्विस्टेड पेयर(≤100m) |
एल ई डी |
पावर, नेटवर्क, फाइबर PWR: पावर
नारंगी: लिंक/एसीटी हरा: 1000M नेटवर्क स्पीड(जब यह 100Mb/s हो तो बंद)
फाइबर: FX1/FX2 |
बिजली की आपूर्ति |
इनपुट वोल्टेज: 48V(अधिकतम 52V) PoE आउटपुट वोल्टेज: 48V सिंगल PoE आउटपुट पावर: 30W(पोर्ट 1~4) अधिकतम बजट: 120W रिवर्स कनेक्शन: समर्थन |
PoE वायरिंग | PoE af/at: 1/2(V+), 3/6(V-) |
पर्यावरण |
कार्य तापमान: -40°C~75°C भंडारण तापमान: -40°C~85°C कार्यकारी आर्द्रता: 10%~90%, गैर-संघनक भंडारण आर्द्रता: 10%~95%, गैर-संघनक |
उद्योग मानक |
ESD: IEC61000-4-2, ±15KV एयर, ±6KV संपर्क EFT: IEC61000-4-4, सामान्य ±6KV वृद्धि: IEC61000-4-5, विभेदक ±2KV, सामान्य±6KV |
प्रमाणीकरण |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B(कक्षा B) ANSI C63.4: 2014 |
यांत्रिक जानकारी |
शेल: नालीदार धातु शेल, IP40 ग्रेड स्तर आयाम: 158*115*60mm माउंटिंग विधि: दीन-रेल/दीवार माउंटिंग वजन: 0.75Kg/0.9Kg(नेट/सकल) |
वारंटी | 3 साल, आजीवन तकनीकी सहायता |
गीगाबिट ईथरनेट स्विच का अनुप्रयोग
वेब GUI
सामान
औद्योगिक ऑप्टिकल मॉड्यूल | |
OSPL1E06D-85 | 100BASE-FX(850nm) |
OSPL1E06D | 100BASE-FX |
OSPL1E20D | 100BASE-LX |
OSPL1E40D | 100BASE-EX |
OSBL1E20D-35 | 100BASE-BX-U(TX 1310 RX1550) |
OSBL1E20D-53 | 100BASE-BX-D(TX 1550 RX1310) |
OSPL1G05D | 1000BASE-SX |
OSPL1G06D | 1000BASE-SX(1310nm) |
OSPL1G20D | 1000BASE-LX |
OSPL1G40D | 1000BASE-EX |
OSBL1G20D-35 | 1000BASE-BX-U(TX 1310 RX1550) |
OSBL1G20D-53 | 1000BASE-BX-D(TX 1550 RX1310) |
औद्योगिक दीन बिजली की आपूर्ति | |
IM-DAC220/DC48V2.5A | AC220V से DC48V2.5A, -40℃~70℃ |
IM-DAC220/DC48V5A | AC220V से DC48V5A, -40℃~70℃ |
IM-DAC220/DC48V10A | AC220V से DC48V10A, -40℃~70℃ |
अक्सर पूछे जाने वाले प्रश्न
1, यह किस चिप पर आधारित है?
ओलीकॉम: विटेसे
2, क्या मैं इसे अनुकूलित कर सकता हूँ?
ओलीकॉम: हाँ
हम OEM सेवाओं का समर्थन करते हैं जैसे लोगो, मॉडल का नाम, लेबल, PVC मास्क और उत्पाद के पुर्जे(माउंटिंग किट, पावर टर्मिनल ब्लॉक आदि)
3, क्या मैं इसे 10/100M उपकरणों से जोड़ सकता हूँ?
ओलीकॉम: हाँ
LAN पोर्ट के लिए, वे 10/100/1000M ऑटो-सेंसिंग हैं
फाइबर पोर्ट के लिए, कृपया वेब GUI या CLI के माध्यम से 100Mbps गति कॉन्फ़िगर करें
4, क्या मैं आवश्यक होने पर कुछ पोर्ट के लिए PoE फ़ंक्शन बंद कर सकता हूँ?
ए: हाँ
इस श्रृंखला के सभी PoE प्रबंधित स्विच PoE प्रबंधन का समर्थन करते हैं
कृपया बस वेब GUI या CLI के माध्यम से PoE स्थिति सेट करें
5, क्या आप SKD/CKD करते हैं?
ए: हाँ
एक कारखाने के रूप में, हमने इस पर कई बार काम किया है।
