OLYCOM OM615-HDSDIWT/R sdi से ऑप्टिक फाइबर कनवर्टर 40 किमी तक लंबी दूरी के संचरण प्रदान करता है, यह फाइबर ऑप्टिक वीडियो ट्रांसमीटर स्वचालित रूप से SDI को पहचानता है और प्रसारित करता है,एचडी-एसडीआई सिग्नल और एसएमपीटीई 259एम के साथ पूरी तरह से संगत है, 292 एम, 424 एम और आईटीयू डिजिटल वीडियो मानक।
| ऑप्टिकल | |
| तरंगदैर्ध्य | 1310nm/1550nm |
| फाइबर का प्रकार और दूरी |
मल्टीमोड (50/125um) 5 किमी, (62.5/125um) 2 किमी एकल मोड (9/125um) 20 किमी / 40 किमी |
| संचरण शक्ति | -5 से -10 डीबीएम |
| संवेदनशीलता दिखाना | -26dBm से -30dBm |
| रिटर्न हानि | > 14dB |
| झिट्टर | < 0.2UI |
| इंटरफेस | LC |
| वीडियो | |
| सिग्नल प्रकार | HD-SDI, SDI डिजिटल वीडियो सिग्नल |
| लाभ | एकता |
| संकल्प | 8 या 10 बिट, स्वचालित |
| डेटा दरें | 270 एमबीपीएस, 1.485 जीबीपीएस |
| परिचालन मानक | एसएमपीटीई 259एम-सी, एसएमपीटीई 292एम, एसएमपीटीई 424एम, आईटीयू-आर बीटी।601, आईटीयू-आर बीटी.1120 |
| स्वतः डेटा दर लॉक | हाँ |
| वीडियो इनपुट - ट्रांसमीटर | |
| संख्या/सिग्नल प्रकार | 2 एकल लिंक एसडीआई, एचडी-एसडीआई डिजिटल घटक वीडियो 1 Tx के लिए, 1 स्थानीय पूर्वावलोकन के लिए |
| इंटरफेस | 2 महिला बीएनसी |
| प्रतिबाधा | 750 ओम |
| नाममात्र स्तर | 0.8 वीपी-पी |
| न्यूनतम/अधिकतम स्तर | 0.5 वी से 1.0 वीपी-पी तक |
| रिटर्न हानि | ≥15 dB @ 5 MHz से 1.5 GHz, ≥10 dB @ 1.5 GHz से 3.0 GHz |
| इनपुट केबल समानांतर | केबल के नुकसान के लिए -30 डीबी तक के लिए स्वचालित |
| वीडियो आउटपुट - रिसीवर | |
| संख्या/सिग्नल प्रकार | 2 एकल लिंक एसडीआई, एचडी-एसडीआई डिजिटल घटक वीडियो 1 आरएक्स के लिए, 1 बैकअप / साझा करने के लिए |
| इंटरफेस | 2 महिला बीएनसी |
| प्रतिबाधा | 750 ओम |
| पुनः-क्लॉकिंग | 270 एमबीपीएस, 1.485 जीबीपीएस के लिए स्वचालित या अनजान दरों के लिए बायपास |
| नाममात्र स्तर | 0.8 वीपी-पी |
| न्यूनतम/अधिकतम स्तर | 0.5 वी से 1.0 वीपी-पी तक |
| रिटर्न हानि | <-25 डीबी @ 100 एमएचजेड |
| विद्युत, पर्यावरण, यांत्रिक | |
| वोल्टेज | DC12V1A |
| बिजली की खपत | 12W |
| परिचालन तापमान | -35°C+75°C |
| भंडारण तापमान | -40°C~85°C |
| आर्द्रता | 5~95% नॉन कंडेनसिंग |
| आयाम | 117 मिमी L x 80 मिमी W x 22 मिमी |
| वजन | 0.35 किलो प्रति टुकड़ा |
| ईएमआई/आरएफआई | एफसीसी भाग 15 वर्ग ए, ईयू ईएमसी संकेत |
| एमटीबीएफ | >100000 घंटे |
आवेदन
यह वीडियो ऑप्टिकल कन्वर्टर ट्रांसमीटर डिजिटल सिग्नलिंग, प्रसारण, मंचन और एचडी सीसीटीवी अनुप्रयोगों में उपयोग के लिए सरकारी, सैन्य और चिकित्सा वातावरण में पसंदीदा है।
ऑर्डर विकल्प
| OM615-HDSDIWT/R-LC20 | एचडी-एसडीआई फाइबर ऑप्टिक वीडियो ट्रांसमीटर और रिसीवर, एसडीआई/एचडी-एसडीआई वीडियो और एम्बेडेड सिग्नल के लिए, एचडी वीडियो एसएफपी, एकल मोड, एलसी कनेक्टर, 20 किमी |
|
OM615-HDSDIWT/R-LC40 |
एचडी-एसडीआई फाइबर ऑप्टिक वीडियो ट्रांसमीटर और रिसीवर, एसडीआई/एचडी-एसडीआई वीडियो और एम्बेडेड सिग्नल के लिए, एचडी वीडियो एसएफपी के साथ, एकल मोड, एलसी कनेक्टर, 40 किमी |

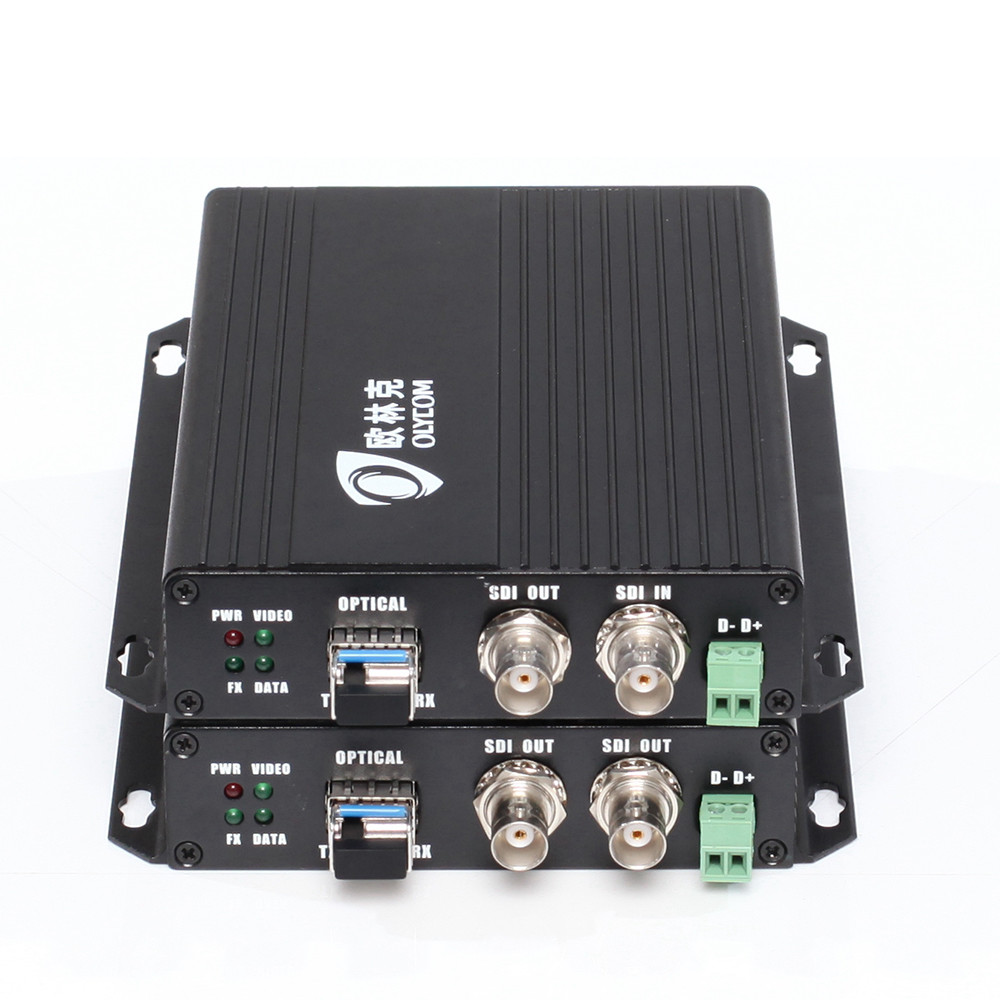

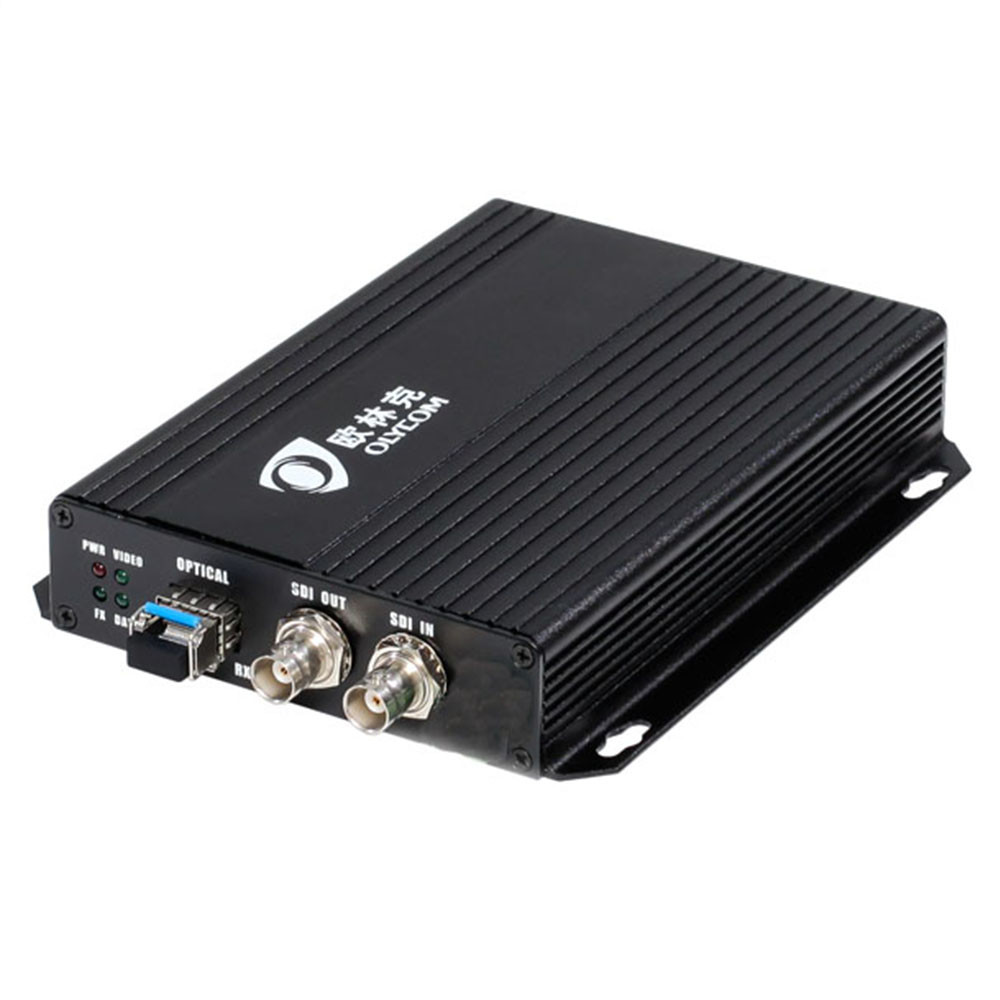

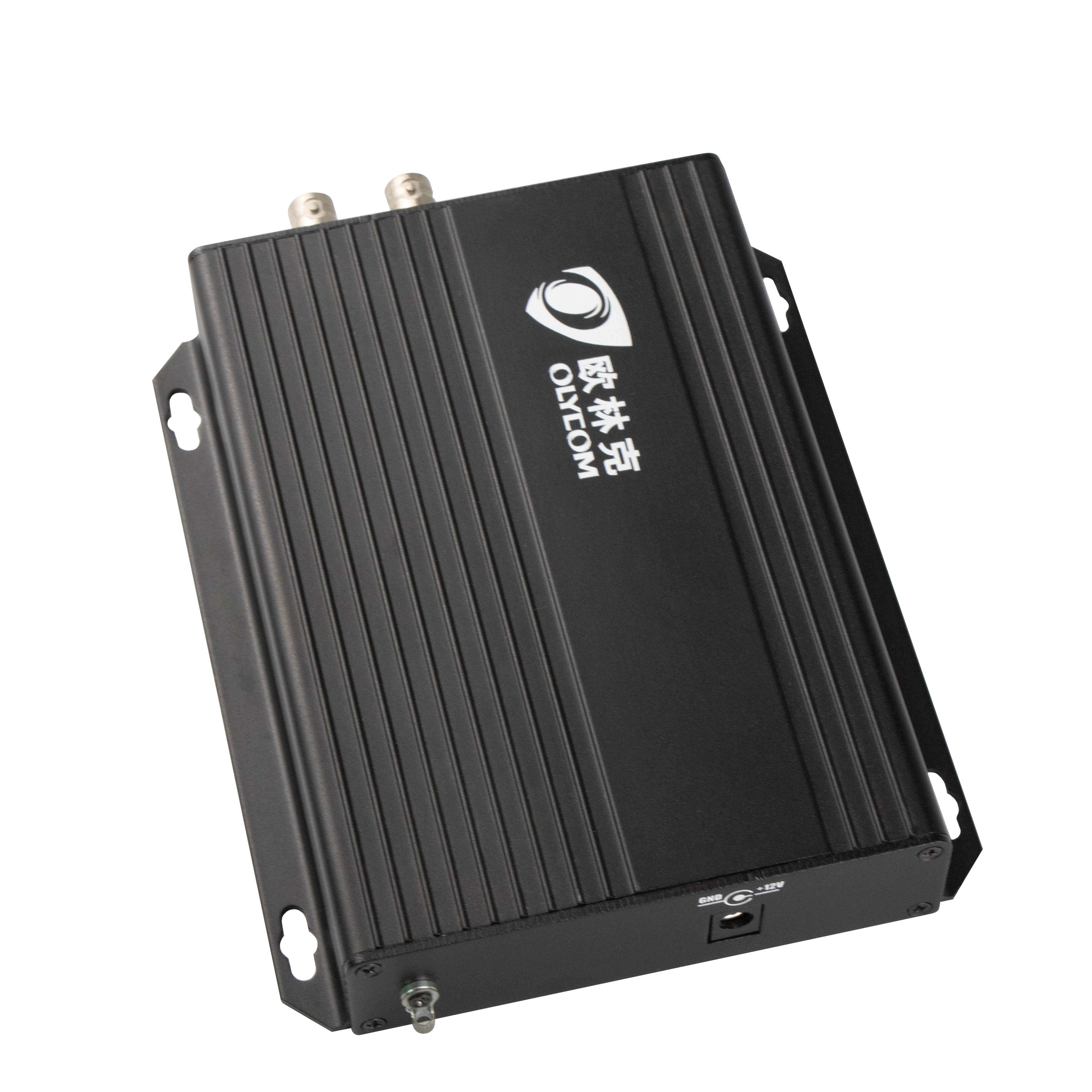

उत्पाद तस्वीरें
