एनालॉग वीडियो डेटा ऑडियो संपर्क समापन फाइबर ऑप्टिकल कनवर्टर
मॉडल का नामः OM610-1V↑1D↑↓1A ↑↓1K↑↓1EWT/R
हम आपके मॉडल नाम का समर्थन करते हैं
फाइबर कन्वर्टर्स, मीडिया कन्वर्टर्स, ऑप्टिकल वीडियो कन्वर्टर्स के रूप में भी जाना जाता है, यह फाइबर ऑप्टिकल वीडियो ट्रांसमीटर और रिसीवर निम्नलिखित कार्य प्रदान करता है और इस प्रकार सरकार में पसंदीदा है,सैन्य, और चिकित्सा पर्यावरण परियोजनाएं और निविदाएं।
विनिर्देश
| ऑप्टिकल | |
| तरंगदैर्ध्य | 1310nm/1550nm |
| आउटपुट शक्ति | -8~3dBm |
| ऑप्टिक फाइबर |
एकल मोड (9/125um) 20 किमी से 80 किमी मल्टीमोड (50/125um) 1 किमी, (62.5/125um) 500 मीटर |
| संवेदनशीलता दिखाना | -30dBm |
| इंटरफेस | FC/ST/SC |
| वीडियो | |
| बैंडविड्थ | 8MHZ |
| संगत प्रणालियाँ | एनटीएससी/पीएएल/एसईसीएएम |
| प्रतिबाधा/वोल्टेज | BNC 75Ω (असंतुलित) / 2.0Vp-p |
| अंतर लाभ | < ± 1% |
| अंतर चरण | < ± 1 |
| एस/एन अनुपात | >60dB ((वजन) ((8 बिट) |
| इंटरफेस | बीएनसी |
| डेटा | |
| डाटा प्रोटोकॉल | आरएस232, आरएस422, मैनचेस्टर, बीआईपीएचएएसई डेटा |
| बैंडविड्थ | 0~300kbps |
| त्रुटि दर | 10-9 |
| इंटरफेस | फीनिक्स टर्मिनल |
| ऑडियो | |
| प्रतिबाधा/वोल्टेज | 600 ओम (असंतुलित) / 2.0 वीपी-पी |
| आवृत्ति प्रतिक्रिया | 10~20kHz |
| पूर्ण सामंजस्य विकृति | <0.05% |
| अंतर चरण | < ± 1 |
| एस/एन अनुपात | >95dB ((वजन) |
| इंटरफेस | फीनिक्स टर्मिनल |
| नमूना दर | 48k Hz |
| संकल्प | 16 बिट्स |
| संपर्क का समापन | |
| संकेत इनपुट | अलार्म, द्विआधारी इनपुट, समर्थन टीटीएल RS-232/422/485 या निष्क्रिय स्विच बटन |
| संकेत आउटपुट | मनमाना अलार्म, द्विआधारी आउटपुट, समर्थन टीटीएल RS-232/422/485 या रिले आउटपुट |
| इंटरफेस | फीनिक्स टर्मिनल |
| ईथरनेट | |
| कार्य मोड | पूर्ण डुप्लेक्स / आधा डुप्लेक्स, ऑटोसेंसिंग |
| नेटवर्क गति | 10/100 एमबीपीएस, ऑटोसेंसिंग |
| इंटरफेस | आरजे45 |
| विद्युत, पर्यावरण, यांत्रिक | |
| ऑपरेटिंग वोल्टेज |
स्टैंडअलोन:220VAC से 5V/12VDC, रैकः दोहरी 220V/-48V AC कार्डः चेसिस द्वारा संचालित |
| परिचालन तापमान | -35°C+75°C |
| भंडारण तापमान | -45°C+85°C |
| आर्द्रता | 0~95% नॉन कंडेनसिंग |
| आयाम और वजन | स्टैंडअलोन और कार्डः विभिन्न विन्यासों पर निर्भर करता है चेसिसः 19 ¢ 3 यू |
आवेदन
आदेश देने की जानकारी
Olycom OM610 श्रृंखला के ऑप्टिकल ट्रांसमीटर और रिसीवर कॉन्फ़िगरेशन का एक विस्तृत चयन प्रदान करते हैं,एक विशिष्ट प्रकार के संकेत के एक चैनल के साथ एक सरल सेटअप से लेकर विभिन्न संकेतों के कई चैनलों के साथ परिष्कृत समाधान (वीडियो), ऑडियो, डेटा, टेलीफोन, अलार्म और ईथरनेट) ।
विभिन्न आवश्यकताओं को पूरा करने के लिए लचीले विन्यास अनुकूलन और ओडीएम के लिए खुले हैं।
| OM610-1V↑1D↓1P1E WT/R | 1ch वीडियो Tx + 1ch RS485 डेटा Rx + 1ch 10/100M ईथरनेट + 1 टेलीफोन। |
| OM610-1V↑2D↓2A↑1E WT/R | 1ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch 10/100M ईथरनेट |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch संपर्क समापन Tx |
| OM610-2P1EWT/R | 2ch टेलीफोन + 1ch 10/100M ईथरनेट |
| OM610-2V↑1D↓1P1E WT/R | 2ch वीडियो Tx + 1ch RS485 डेटा Rx + 1ch 10/100M ईथरनेट + 1 टेलीफोन। |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch 10/100M ईथरनेट |
| OM610-4EWT/R | 4ch 10/100M ईथरनेट |
| OM610-4P2D↓WT/R | 4ch टेलीफोन+ 2ch RS485 डेटा Rx |
| OM610-4V↑1D↓4E WT/R | 4ch वीडियो Tx + 1ch RS485 डेटा Rx + 4ch 10/100M ईथरनेट |
| OM610-4V↑1D↓4PWT/R | 4ch वीडियो Tx + 1ch RS485 डेटा Rx + 4ch टेलीफोन |
| OM610-4V↑12D↓WT/R | 4ch वीडियो Tx + 12ch RS485 डेटा Rx |
| OM610-2D↓8PWT/R | 2ch RS485 डेटा Rx + 8ch टेलीफोन |
| OM610-20D↓WT/R | 20ch RS485 डेटा Rx |
| आइटम संख्या कोड | |
| OM600 |
OM600-वीडियो ऑप्टिकल ट्रांसमीटर/रिसीवर, 610-डेस्कटॉप स्टैंडअलोन, 620-कार्ड शैली, 613-मिनी श्रृंखला, 615-एचडी श्रृंखला |
| वी | वीडियो |
| ए | ऑडियो |
| D | डेटा |
| क | अलार्म (आई/ओ, संपर्क बंद) |
| पी | टेलीफोन |
| ई | ईथरनेट |
| एम,डब्ल्यू | एम-मल्टी-मोड, डब्ल्यू-सिंगल मोड |
| S,U | S-1310nm, U-1550nm |
| टी, आर | टी-ट्रांसमीटर, आर-रिसीवर |
| एफसी, एसटी, एससी, एलसी | फाइबर कनेक्टर का प्रकार |
| ↑,↓, ↑↓ | ↑- आगे (TX से RX), ↓ - पीछे (RX से TX), ↑↓- द्विदिशात्मक |
| 1,2,3... | आवश्यक चैनल की संकेत मात्रा से पहले अंक |
| 05, 20, 40... | फाइबर कनेक्टर-कार्य दूरी के बगल में अंक |

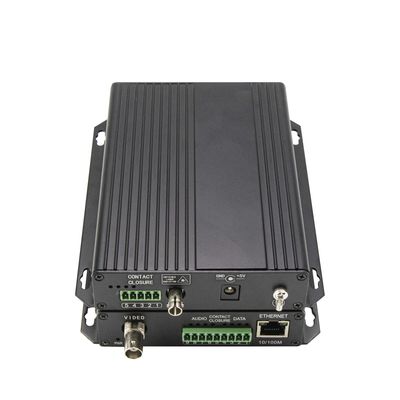

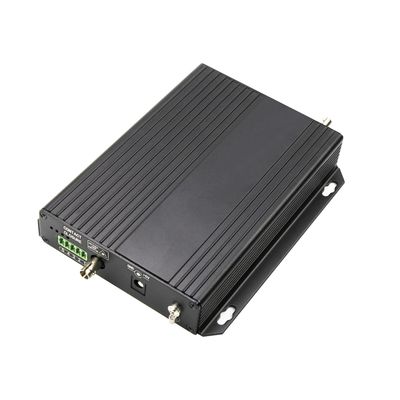

उत्पाद तस्वीरें
