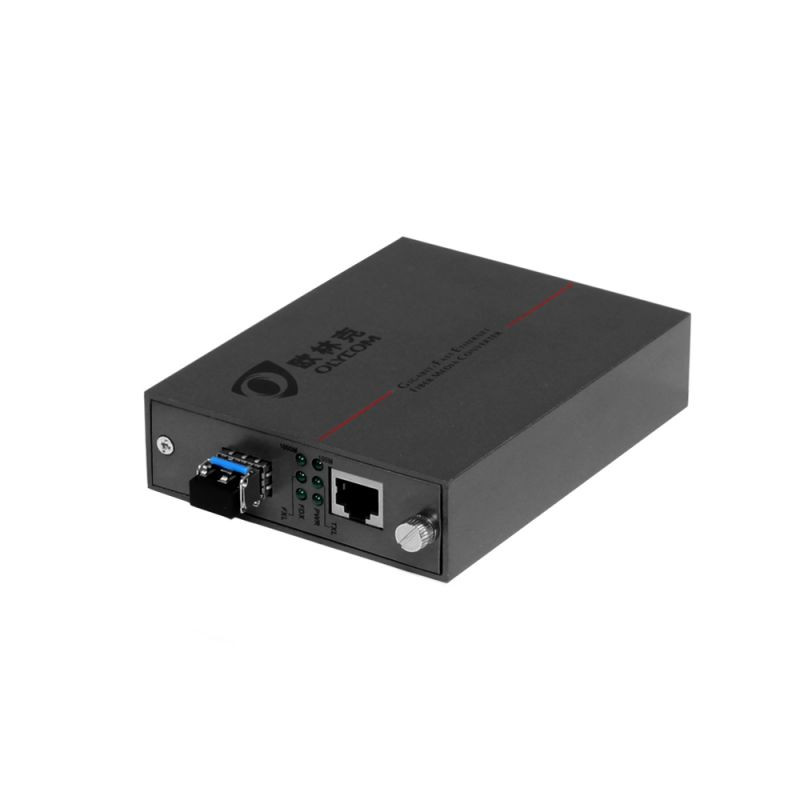

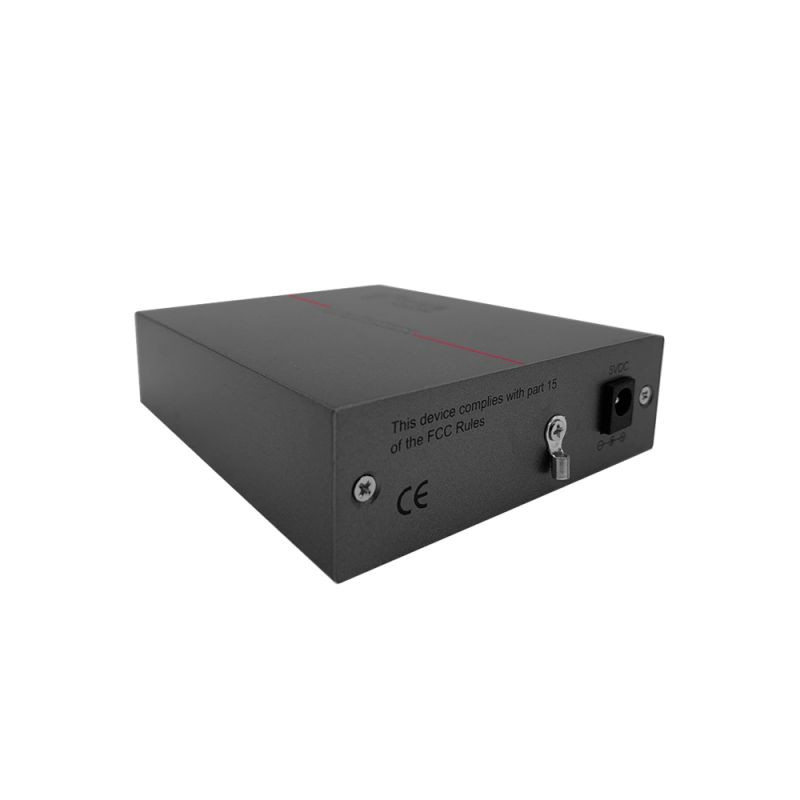

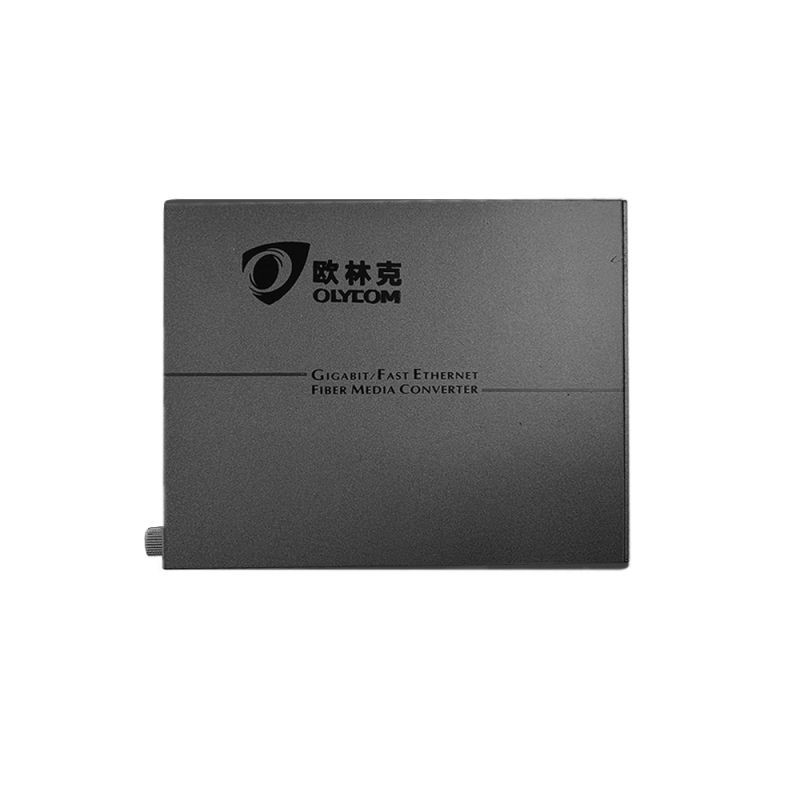

गीगाबिट पीओई फाइबर ऑप्टिक मीडिया कन्वर्टर
उत्पाद का परिचय
Olycom 10/100/1000Mbps POE PSE PD ईथरनेट से फाइबर मीडिया कनवर्टर सुविधाएँ नीचे
IEEE 802.3af/at पावर सोर्सिंग ईथरनेट (PSE) कार्यक्षमता घुमावदार जोड़ी पोर्ट पर
उपकरणों को डेटा और विद्युत धारा दोनों की आपूर्ति करना
वाईफाई एक्सेस पॉइंट्स, वीओआईपी फोन और आईपी सुरक्षा कैमरों में व्यापक रूप से उपयोग किया जाता है
अद्वितीय प्रीमियम एल्यूमीनियम कॉम्पैक्ट केस
प्रमुख विशेषताएं
1 x 10/100/1000डेटा और पावर के लिए बेस-टीएक्स पोर्ट
बाहरी बिजली आपूर्ति
1 x 1000Base-FX या SX फाइबर पोर्ट
समर्थन AVB
लिंक दोष पार (LFPT)
IEEE802.3af/at के अनुरूप
तकनीकी मापदंड
|
मानक |
IEEE802.3 ((10Mbps), IEEE802.3u (100Mbps), IEEE802.3z ((1000Mbps), IEEE802.3x (प्रवाह नियंत्रण), IEEE802.1q, IEEE802.1p QoS, IEEE802.1d स्पैनिंग ट्री, IEEE802.3af PoE/PSE |
|
10/100/1000BASE-T |
एसटीपी या यूटीपी श्रेणी 5/5ई/6 केबल (अधिकतम 100 मीटर) |
|
1000BASE-FX |
50/125um ((1Km), 62.5/125um MMF (550m), 9/125um SMF (20/40/60/80/100km) |
|
रूपांतरण मोड देरी का समय |
स्टोर-एंड-फॉरवर्ड < 10us सीधी पार<0.9us |
|
प्रवाह नियंत्रण |
पूर्ण डुप्लेक्स प्रवाह नियंत्रण, आधा डुप्लेक्स बैक दबाव |
|
आरजे-45 पोर्ट |
ऑटो-एमडीआई/एमडीआईएक्स |
|
फाइबर कनेक्टर |
LC मानक, SC/FC वैकल्पिक |
|
तरंगदैर्ध्य |
1310/1550nm |
|
इनपुट वोल्ट |
48 वीडीसी/1ए बाहरी बिजली आपूर्ति |
|
बिजली की खपत |
<2.5W |
|
पीओई पिन असाइनमेंट |
1/2 (V+),3/6 (V-) |
|
पीओई आउटपुट |
-48V, 0.54A, 25W |
|
एमटीबीएफ |
50,000 घंटे |
|
बीईआर |
< 1/1000000000 |
|
मैक पता तालिका |
4K |
|
बफर का आकार |
1.75M |
|
ऑपरेशन तापमान |
0°C~50°C |
|
भंडारण तापमान |
-20°C~85°C |
|
भंडारण आर्द्रता |
5%~90% गैर-घटती |
|
आयाम और वजन |
135mm(L) x 90mm(W) x 28mm(H) शुद्ध भारः 0.3 किलोग्राम, सकल भारः 0.5 किलोग्राम |
आवेदन
स्कूल, कार्यालय, साइबर बार
एफटीटीएक्स परियोजनाएं
दूरसंचार नेटवर्क
आदेश देने की जानकारी
|
TA343-PSE-GE |
PSE/PoE फाइबर मीडिया कन्वर्टर, 10/100/1000Mbps, एकल पोर्ट, 220VAC -48VDC आउट में, 25W, SFP मॉड्यूल के बिना |
|
TA343-PSE-GE/ M05-LC |
पीएसई/पीओई फाइबर मीडिया कन्वर्टर, 10/100/1000 एमबीपीएस, एकल पोर्ट, 220 वीएसी इन -48 वीडीसी आउट, 25 डब्ल्यू, एमएमएफ, डुअल फाइबर, 1310 एनएम, 550 एम, एलसी |
|
TA543-PSE-GE/ S20- SC |
पीएसई/पीओई फाइबर मीडिया कन्वर्टर, 10/100/1000 एमबीपीएस, एकल पोर्ट, 220 वीएसी इन -48 वीडीसी आउट, 25 डब्ल्यू, एसएमएफ, एकल फाइबर, 1310 एनएम / 1550 एनएम, 20 किमी, एससी |
अक्सर पूछे जाने वाले प्रश्न
1लिंक फॉल्ट पास-थ्रू (LFPT) क्या है और यह क्यों महत्वपूर्ण है?
लिंक फॉल्ट पास-थ्रू, जिसे आमतौर पर एलएफपीटी या एलएफपी के रूप में संक्षिप्त किया जाता है, इस मीडिया कन्वर्टर में निर्मित एक दोष का पता लगाने और अधिसूचना सुविधा है। जब लिंक के फाइबर पक्ष पर विफलता का पता चलता है, तो यह एक त्रुटि का कारण बनता है।कनवर्टर स्वचालित रूप से संबंधित RJ45 तांबा बंदरगाह नीचे लाता है कनेक्टेड डिवाइस को सूचित करने के लिए कि अंत से अंत लिंक अब उपलब्ध नहीं है.
इस सुविधा के बिना, तांबे के पोर्ट से जुड़ा स्विच या राउटर यह मानता रहेगा कि फाइबर कनेक्शन विफल होने पर भी लिंक सक्रिय है,जो ट्रैफिक हानि का कारण बन सकता है जिसका निदान करना मुश्किल हैएलएफपीटी नेटवर्क दोष का पता लगाने को तेज और अधिक विश्वसनीय बनाता है,जो विशेष रूप से प्रबंधित नेटवर्क वातावरण में महत्वपूर्ण है जहां स्पैनिंग ट्री प्रोटोकॉल या विफलता तंत्र सटीक लिंक स्थिति रिपोर्टिंग पर निर्भर करते हैं.
2. क्या यह मीडिया कनवर्टर सिंगल-मोड और मल्टी-मोड फाइबर दोनों का समर्थन करता है?
हां. यह मीडिया कन्वर्टर एक फिक्स्ड फाइबर इंटरफेस के बजाय एक खुले SFP स्लॉट से लैस है, जिसका अर्थ है कि फाइबर प्रकार और ट्रांसमिशन दूरी SFP मॉड्यूल द्वारा निर्धारित होती है।
बस उपयुक्त एसएफपी मॉड्यूल चुनकर, आप 550 मीटर तक की छोटी दूरी के कनेक्शन के लिए मल्टी-मोड फाइबर का समर्थन कर सकते हैं, या 20 किमी तक की लंबी दूरी की लिंक के लिए सिंगल-मोड फाइबर का समर्थन कर सकते हैं,40 किमी, 80 किमी या उससे अधिक, चयनित मॉड्यूल के आधार पर।
यह डिजाइन आपको प्रत्येक फाइबर प्रकार के लिए एक अलग कनवर्टर खरीदने की आवश्यकता के बिना विभिन्न परियोजना आवश्यकताओं में अधिकतम लचीलापन देता है,इसे एक अत्यधिक लागत प्रभावी और भविष्य के सबूत समाधान बना रहा है.
3क्या यह कनवर्टर डिजिटल डायग्नोस्टिक मॉनिटरिंग (DDM) का समर्थन करता है?
हाँ, यह मीडिया कन्वर्टर DDM, जिसे DOM (डिजिटल ऑप्टिकल मॉनिटरिंग) के रूप में भी जाना जाता है, को अपने SFP स्लॉट के माध्यम से समर्थन करता है जब एक DDM-सक्षम SFP मॉड्यूल स्थापित किया जाता है।
डीडीएम आपको एक संगत प्रबंधन इंटरफ़ेस से सीधे प्रेषण शक्ति, प्राप्त शक्ति, तापमान, आपूर्ति वोल्टेज और लेजर पूर्वाग्रह वर्तमान सहित वास्तविक समय ऑप्टिकल मापदंडों की निगरानी करने की अनुमति देता है।इससे नेटवर्क प्रशासकों को अतिरिक्त परीक्षण उपकरण की आवश्यकता के बिना ऑप्टिकल लिंक के स्वास्थ्य में मूल्यवान दृश्यता मिलती है.
यह सुविधा सक्रिय रखरखाव के लिए विशेष रूप से उपयोगी है, संभावित मुद्दों जैसे गंदे कनेक्टर, फाइबर अपघटन,या बुढ़ापे लेजर घटकों की पहचान की जानी चाहिए और वे एक कड़ी विफलता के परिणामस्वरूप से पहले संबोधित किया जाना चाहिए.
4. यह गीगाबिट एसएफपी मीडिया कन्वर्टर किन उपकरणों के साथ संगत है, और आमतौर पर इसका उपयोग कहां किया जाता है?
यह मीडिया कन्वर्टर आईईईई 802 के अनुरूप है।3, आईईईई 802.3u, और आईईईई 802.3ab मानक, सिस्को, हुआवेई, एच 3 सी, माइक्रोटिक, और अन्य सहित सभी प्रमुख विक्रेताओं के नेटवर्क उपकरणों के साथ व्यापक संगतता सुनिश्चित करते हैं।
यह व्यापक रूप से उन परिदृश्यों में तैनात किया जाता है जहां एक नेटवर्क स्विच में एक अंतर्निहित फाइबर अपलिंक पोर्ट की कमी होती है और फाइबर-टू-कॉपर रूपांतरण की आवश्यकता होती है,जैसे कि तांबे आधारित पहुँच परत के लिए एक फाइबर रीढ़ की हड्डी को जोड़ने, इमारतों के बीच नेटवर्क लिंक का विस्तार करना या मौजूदा ईथरनेट वातावरण में फाइबर बुनियादी ढांचे को एकीकृत करना।
तांबे की ओर 10/100/1000Mbps पर ऑटो-नगरेशन के लिए इसका समर्थन लगभग किसी भी एंड डिवाइस के साथ निर्बाध कनेक्टिविटी सुनिश्चित करता है,जबकि खुले एसएफपी स्लॉट इसे फाइबर संयंत्र विन्यास की एक विस्तृत श्रृंखला के लिए अनुकूल बनाता है.
