16ch एएचडी सीवीआई टीवीआई वीडियो टू फाइबर ऑप्टिक कन्वर्टर
परिचय
OM615-16V↑WT/R AHD/TVI/CVI ऑप्टिकल वीडियो ट्रांसमीटर और रिसीवर सहायक
प्रमुख विशेषताएं
विनिर्देश
| ऑप्टिकल | |
| तरंगदैर्ध्य | 1310nm/1550nm |
| आउटपुट शक्ति | -8~3dBm |
| ऑप्टिक फाइबर | एकल मोडः 20 किमी/40 किमी, मल्टीमोडः 550 मीटर |
| संवेदनशीलता प्राप्त करना | -30dBm |
| इंटरफेस | एफसी मानक, ST/SC वैकल्पिक |
| वीडियो | |
| चैनल मात्रा | 16ch, कैमरे से नियंत्रण केंद्र तक |
| वीडियो इनपुट/आउटपुट आयाम | विशिष्ट 1Vpp (पीक से पीक तक), पीक 1.2Vpp |
| वीडियो इनपुट प्रतिबाधा | BNC 75Ω (असंतुलित) |
| डिजिटल नमूनाकरण | 64MHZ |
| डिजिटल बैंडविड्थ | 512MHZ |
| अंतर लाभ चरण | 10%-90% एपीएल डीजी < 1% (सामान्य) |
| वीडियो बिट चौड़ाई | 8 बिट |
| एस/एन अनुपात | >70dB |
| इंटरफेस | बीएनसी |
| विद्युत, पर्यावरण, यांत्रिक | |
| ऑपरेटिंग वोल्टेज | AC220V |
| परिचालन तापमान | -20°C+70°C |
| भंडारण तापमान | -45°C+85°C |
| आर्द्रता | 0~95%गैर संघनक |
| आयाम-एकान्त | 485 ((L) * 237 ((W) * 45 ((H) मिमी, 19 ′′1U |
| वजन | 2.24 किलोग्राम/टुकड़ा (शुद्ध भार), 5.58 किलोग्राम/जोड़ी (कुल भार) |
आदेश देने की जानकारी
| OM615-16V↑WT/R-FC20 | 16ch वीडियो टीएक्स, सिंगल मोड, सिंगल फाइबर, 20 किमी, एफसी कनेक्टर |
| OM615-16V↑MT/R-FC5 | 16ch वीडियो Tx, बहु-मोड, एकल फाइबर, 0.5 किमी, एफसी कनेक्टर |
| आइटम संख्या कोड | |
| OM600 |
OM600-वीडियो ऑप्टिकल ट्रांसमीटर/रिसीवर, 615-डेस्कटॉप स्टैंडअलोन, 625-कार्ड शैली 613-मिनी श्रृंखला, 610-एनालॉग श्रृंखला |
| वी | वीडियो |
| ए | ऑडियो |
| D | डेटा |
| क | अलार्म (आई/ओ, संपर्क बंद) |
| पी | टेलीफोन |
| ई | ईथरनेट |
| एम,डब्ल्यू | एम-मल्टी-मोड, डब्ल्यू-सिंगल मोड |
| S,U | S-1310nm, U-1550nm |
| टी, आर | टी-ट्रांसमीटर, आर-रिसीवर |
| एफसी, एसटी, एससी, एलसी | फाइबर कनेक्टर का प्रकार |
| ↑,↓, ↑↓ | ↑- आगे (TX से RX), ↓ - पीछे (RX से TX), ↑↓- द्विदिशात्मक |
| 1,2,3... | आवश्यक चैनल की संकेत मात्रा से पहले अंक |
| 05, 20, 40... | फाइबर कनेक्टर-कार्य दूरी के बगल में अंक |
आवेदन

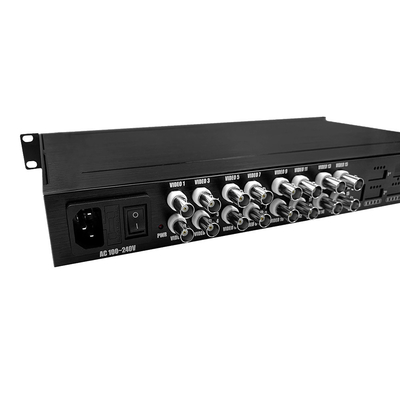

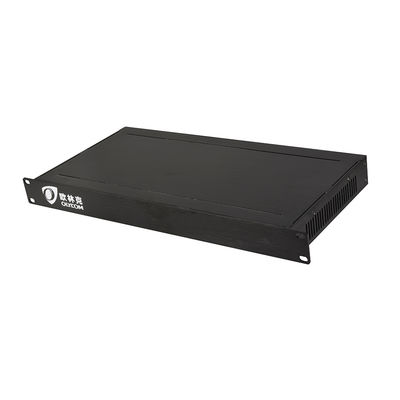

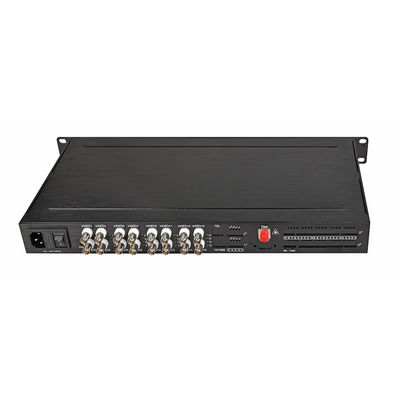

उत्पाद तस्वीरें
