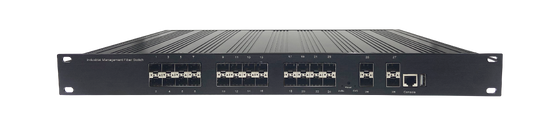

10G आधारित L3 प्रबंधित फाइबर ऑप्टिक ईथरनेट स्विच
|
I/O इंटरफ़ेस |
|
|
शक्ति |
एसी 100-240 वी |
|
पत्तन |
24*1000 एमबीपीएस एसएफपी पोर्ट 4 *10जी एसएफपी+ फाइबर पोर्ट 1*कंसोल पोर्ट 1*यूएसबी 2.0 स्टोरेज पोर्ट |
|
प्रदर्शन |
|
|
बैंडविड्थ |
128जीबीपीएस |
|
पैकेट अग्रेषण दर |
95.3Mpps |
|
फ़्लैश मेमोरी क्षमता |
256एमबी |
|
मैक पता |
16K |
|
जंबो फ़्रेम |
12K |
|
रीति का अंतरण करें |
स्टोर करें और आगे बढ़ाएं |
|
मानक |
|
|
नेटवर्क प्रोटोकॉल |
आईईईई802.3: 10बेस-टी IEEE 802.3i 10BASE-T ईथरनेट आईईईई 802.3u 100BASE-TX/FX आईईईई 802.3एबी 1000बेस-टी आईईईई 802.3z 1000BASE-X IEEE 802.3ae 10GBASE-SR/LR आईईईई 802.3एवी जीवीआरपी आईईईई 802.3x प्रवाह नियंत्रण IEEE 802.3ad लिंक एकत्रीकरण आईईईई 802.1v प्रोटोकॉल वीएलएएन IEEE 802.1d स्पैनिंग ट्री प्रोटोकॉल (STP) IEEE 802.1s रैपिड स्पैनिंग ट्री (RSTP) IEEE 802.1w मल्टीपल स्पैनिंग ट्री (MSTP) आईईईई 802.1क्यू वीएलएएन/वीएलएएन टैगिंग IEEE 802.1x नेटवर्क लॉगिन सुरक्षा आईईईई 802.1पी क्यूओएस |
|
नेटवर्क माध्यम
|
10बेस-टी: यूटीपी श्रेणी 3, 4, 5 केबल (अधिकतम 100 मीटर) 100BASE-TX/1000Base-T: UTP श्रेणी 5, 5e या उससे ऊपर केबल (अधिकतम 100 मीटर) 1000BASE-X: MMF, SMF 10GBASE-एलआर 10GBASE-एसआर |
|
ऑप्टिकल विशेषताएँ
|
मल्टी मोड: 850/1310nm (0-2KM) एकल मोड: 1310/1550/1490nm(0-120KM) |
|
सुरक्षा |
|
|
सुरक्षा प्रमाणपत्र |
सीई |
|
पर्यावरण |
|
|
काम का माहौल |
कार्य तापमान:-10~50°C भंडारण तापमान:-40~70°C कार्यशील आर्द्रता:10%~90%, गैर-संघनक भंडारण तापमान: 5% ~ 90%, गैर-संघनक |
|
संकेत |
|
|
एलईडी संकेतक |
पीडब्लूआर,एसवाईएस,लिंक,एसीटी |
|
यांत्रिक |
|
|
संरचना का आकार |
उत्पाद का आकार: 440 * 250 * 44 मिमी उत्पाद का कुल वजन: 1.6 किलोग्राम उत्पाद सकल वजन:1.9KG |
|
अधिकतम शक्ति |
35W |
|
पैकेज सूची |
ईथरनेट स्विच: 1 सेट, उपयोगकर्ता मैनुअल: 1 पीसी, प्रमाणपत्र: 1 पीसी, पावर कॉर्ड: 1 पीसी |
|
एल3 विशेषताएं |
-L3 रूटिंग *128 आईपीवी4 इंटरफ़ेस प्रविष्टियाँ *256 आईपीवी4 स्टेटिक रूटिंग प्रविष्टियाँ *8K IPv4 डायनेमिक रूटिंग प्रविष्टियाँ -आरआईपी वी1, वी2 -ओएसपीएफ वी1, वी2,वी3 -आईजीएमपी वी1, वी2, वी3 |
-मल्टीकास्ट रूटिंग *स्टेटिक मल्टीकास्ट रूट -एआरपी प्रॉक्सी -डीएचसीपी सर्वर/रिले -वीआरआरपी -बीएफडी |
|
एल2 विशेषताएँ |
-लिंक एकत्रीकरण *स्थैतिक लिंक एकत्रीकरण *802.3एडी एलएसीपी *64 एकत्रीकरण समूह तक, जिसमें प्रति समूह 8 पोर्ट शामिल हैं -स्पैनिंग ट्री प्रोटोकॉल *802.1डी एसटीपी *802.1w आरएसटीपी *802.1 एमएसटीपी *32 एमएसटीपी इंस्टेंस *एसटीपी सुरक्षा: लूप बैक डिटेक्शन, टीसी प्रोटेक्ट, बीपीडीयू फिल्टर/प्रोटेक्ट, रूट प्रोटेक्ट |
-लूपबैक डिटेक्शन -प्रवाह नियंत्रण *802.3x प्रवाह नियंत्रण -पोर्ट मिररिंग *एक-से-एक *अनेक-से-एक *प्रवाह आधारित *टीएक्स/आरएक्स/दोनों -एलएलडीपी, एलएलडीपी-मेड |
|
एल2 मल्टीकास्ट |
-1024 आईजीएमपी समूह -आईजीएमपी स्नूपिंग *आईजीएमपी वी1/वी2/वी3 स्नूपिंग *आईजीएमपी फास्ट लीव *एमवीआर *आईजीएमपी स्नूपिंग क्वैरियर *सीमित आईपी मल्टीकास्ट *स्थैतिक मल्टीकास्ट अग्रेषण |
-एमएलडी स्नूपिंग *MLD v1/v2 स्नूपिंग *एमएलडी स्नूपिंग क्वैरियर *जल्दी छुट्टी *सीमित आईपी मल्टीकास्ट *स्थैतिक मल्टीकास्ट अग्रेषण |
|
वीएलएएन |
-वीएलएएन समूह *4K वीएलएएन समूह -802.1क्यू टैग वीएलएएन -मैक वीएलएएन -प्रोटोकॉल वीएलएएन |
-वीएलएएन वीपीएन (QinQ) -जीवीआरपी -निजी वीएलएएन |
|
क्यूओएस |
-सेवा की श्रेणी *पोर्ट प्राथमिकता *802.1पी सीओएस/डीएससीपी प्राथमिकता *8 प्राथमिकता कतारें *कतार अनुसूची मोड -बैंडविड्थ नियंत्रण *पोर्ट/फ्लो आधारित रेटिंग सीमा *तूफान नियंत्रण |
-डिफसर्व *डिफसर्व क्लास *डिफसर्व नीति *डिफसर्व सेवा -ऑटो-वीओआईपी -वॉयस वीएलएएन |
|
एसीएल |
-3328 प्रविष्टियों तक का समर्थन करता है -मैक एसीएल *स्रोत मैक *गंतव्य मैक *वीएलएएन आईडी *उपयोगकर्ता प्राथमिकता *ईथर प्रकार -मानक आईपी एसीएल *स्रोत आईपी *लक्षित अंतरराष्ट्रीय कम्प्यूटर तंत्र प्रणाली नियमावली -समय आधारित एसीएल |
-विस्तारित आईपी एसीएल *स्रोत आईपी *लक्षित अंतरराष्ट्रीय कम्प्यूटर तंत्र प्रणाली नियमावली *टुकड़ा *आईपी प्रोटोकॉल *टीसीपी ध्वज *टीसीपी/यूडीपी पोर्ट *डीएससीपी/आईपी टीओएस |
|
सुरक्षा |
-एएए -डीएचसीपी स्नूपिंग -आईपी-मैक-पोर्ट बाइंडिंग: 32768 प्रविष्टियों तक -एआरपी निरीक्षण: 32768 प्रविष्टियों तक -आईपी सोर्स गार्ड: 1020 प्रविष्टियों तक -स्थैतिक/गतिशील पोर्ट सुरक्षा -प्रति पोर्ट 64 मैक पते तक -ब्रॉडकास्ट/मल्टीकास्ट/यूनिकास्ट तूफान नियंत्रण *केबीपीएस/अनुपात/पीपीएस नियंत्रण मोड -आईपी/पोर्ट/मैक आधारित अभिगम नियंत्रण -डॉस बचाव |
-802.1X *पोर्ट आधारित प्रमाणीकरण *मैक (होस्ट) आधारित प्रमाणीकरण *अतिथि वीएलएएन *रेडियस प्रमाणीकरण और जवाबदेही का समर्थन करें -पोर्ट अलगाव -मैक फ़िल्टरिंग -SSLv3/TLS1.0 के साथ HTTPS के माध्यम से सुरक्षित वेब प्रबंधन -SSHv1/SSHv2 के साथ सुरक्षित कमांड लाइन इंटरफ़ेस (CLI) प्रबंधन |
|
प्रबंध |
-वेब-आधारित जीयूआई -कंसोल पोर्ट, टेलनेट के माध्यम से कमांड लाइन इंटरफेस (सीएलआई)। -SNMPv1/v2c/v3 -एसएनएमपी ट्रैप/सूचना -RMON (1,2,3,9 समूह) -डीएचसीपी विकल्प82 -HTTP/TFTP फ़ाइल स्थानांतरण |
-सीपीयू मॉनिटरिंग -केबल डायग्नोस्टिक्स -अभिगम नियंत्रण -एसएनटीपी -सिस्टम लॉग -दोहरी छवि -आईपीवी6 प्रबंधन -पीपीपीओई सर्किट आईडी |
|
एमआईबीज़ |
-एमआईबी II (आरएफसी1213) -इंटरफ़ेस एमआईबी (आरएफसी2233) -ईथरनेट इंटरफ़ेस एमआईबी (आरएफसी1643) -ब्रिज एमआईबी (आरएफसी1493) -पी/क्यू-ब्रिज एमआईबी (आरएफसी2674) -आरएमओएन एमआईबी (आरएफसी2819) |
-RMON2 MIB (RFC2021) -रेडियस अकाउंटिंग क्लाइंट एमआईबी (आरएफसी2620) -रेडियस प्रमाणीकरण क्लाइंट एमआईबी (आरएफसी2618) -रिमोट पिंग, ट्रैसरआउट एमआईबी (आरएफसी2925) |
प्रमुख विशेषताऐं
IM4X24S-GW प्रदर्शन, स्केलेबिलिटी और उन्नत नेटवर्क इंटेलिजेंस का एक शक्तिशाली संयोजन प्रदान करता है, जो इसे औद्योगिक और दूरसंचार-ग्रेड वातावरण की मांग के लिए उपयुक्त बनाता है।
उच्च घनत्व फाइबर वास्तुकला
बड़े पैमाने पर डिवाइस एकत्रीकरण के लिए 24 × 100/1000 एमबीपीएस एसएफपी फाइबर एक्सेस पोर्ट
4 × 10G SFP+ अपलिंक पोर्ट हाई-बैंडविड्थ बैकबोन कनेक्टिविटी को सक्षम करते हैं
मेट्रो और औद्योगिक नेटवर्क के लिए लंबी दूरी के ऑप्टिकल ट्रांसमिशन का समर्थन करता है
एकल-मोड और मल्टी-मोड वातावरण का समर्थन करने वाला लचीला फाइबर परिनियोजन
उच्च प्रदर्शन स्विचिंग इंजन
नॉन-ब्लॉकिंग आर्किटेक्चर के साथ 128 जीबीपीएस तक स्विचिंग क्षमता
उच्च-घनत्व वाले ट्रैफ़िक परिदृश्यों के लिए 95.3Mpps तक अग्रेषित प्रदर्शन
स्टोर-एंड-फ़ॉरवर्ड ट्रांसमिशन मोड डेटा अखंडता और स्थिरता सुनिश्चित करता है
उच्च दक्षता डेटा ट्रांसमिशन के लिए 12K तक जंबो फ्रेम का समर्थन करता है
उन्नत परत 2 स्विचिंग क्षमताएँ
व्यापक वीएलएएन समर्थन (802.1क्यू, पोर्ट-आधारित, मैक वीएलएएन, क्यूएनक्यू)
लूप रोकथाम और नेटवर्क अतिरेक के लिए एसटीपी/आरएसटीपी/एमएसटीपी प्रोटोकॉल
अधिकतम 64 समूहों के साथ लिंक एग्रीगेशन कंट्रोल प्रोटोकॉल (LACP)।
अनुकूलित मल्टीकास्ट ट्रैफिक डिलीवरी के लिए आईजीएमपी स्नूपिंग / एमएलडी स्नूपिंग
मिररिंग, आइसोलेशन और दर नियंत्रण सहित उन्नत पोर्ट प्रबंधन
शक्तिशाली परत 3 रूटिंग फ़ंक्शन
स्टेटिक रूटिंग और पूर्ण डायनेमिक रूटिंग समर्थन (आरआईपी, ओएसपीएफ, बीजीपी, वीआरआरपी, बीएफडी)
IPv4 और IPv6 डुअल-स्टैक नेटवर्क वातावरण का समर्थन करता है
मल्टीकास्ट रूटिंग और प्रॉक्सी एआरपी क्षमताएं
लचीले नेटवर्क परिनियोजन के लिए डीएचसीपी सर्वर, रिले और आईपीवी6 डीएचसीपी समर्थन
उद्यम और मेट्रो बैकबोन नेटवर्क के लिए उच्च मापनीयता
एंटरप्राइज़-क्लास नेटवर्क सुरक्षा
रेडियस और TACACS+ समर्थन के साथ IEEE 802.1X प्रमाणीकरण
एंटी-स्पूफिंग सुरक्षा के लिए मैक/आईपी/पोर्ट बाइंडिंग और डीएचसीपी स्नूपिंग
IPv4/IPv6/MAC परतों के लिए ACL-आधारित ट्रैफ़िक फ़िल्टरिंग
DoS हमले की रोकथाम और बंदरगाह सुरक्षा तंत्र
HTTPS, SSH और एन्क्रिप्टेड CLI एक्सेस के माध्यम से सुरक्षित प्रबंधन
उन्नत क्यूओएस और यातायात प्रबंधन
QoS 802.1P, DSCP और DiffServ वर्गीकरण पर आधारित है
यातायात प्राथमिकता के लिए एकाधिक कतार शेड्यूलिंग तंत्र
प्रति पोर्ट और प्रति प्रवाह बैंडविड्थ नियंत्रण
प्रसारण, मल्टीकास्ट और यूनिकास्ट तूफान दमन
वीडियो निगरानी और वास्तविक समय सेवाओं के लिए अनुकूलित प्रदर्शन
व्यापक नेटवर्क प्रबंधन
एकाधिक प्रबंधन इंटरफ़ेस: वेब जीयूआई, सीएलआई, एसएनएमपी v1/v2/v3, टेलनेट, एसएसएच
सीपीयू उपयोग, पोर्ट स्थिति और ऑप्टिकल मॉड्यूल जानकारी सहित सिस्टम निगरानी
सिस्टम विश्वसनीयता के लिए दोहरी फर्मवेयर छवि बैकअप
कॉन्फ़िगरेशन बैकअप, पुनर्स्थापना और अपग्रेड प्रबंधन
एसएनटीपी समय सिंक्रनाइज़ेशन और सिस्टम लॉगिंग समर्थन
अनुप्रयोग
IM4X24S-GW बड़े पैमाने पर और मिशन-महत्वपूर्ण नेटवर्क परिनियोजन के लिए आदर्श है, जिसमें शामिल हैं:
