6 पोर्ट एमपीपीटी सोलर पीओई मैनेज्ड नेटवर्क स्विच 802.3at पीओई+ के साथ
प्रमुख विशेषताएं
|
उत्पाद का नाम |
10/100/1000 एमबीपीएस प्रबंधित औद्योगिक सौर पोई स्विच ((2F+4TP) |
|
मॉडल नं. |
IM-FP244S-GM |
|

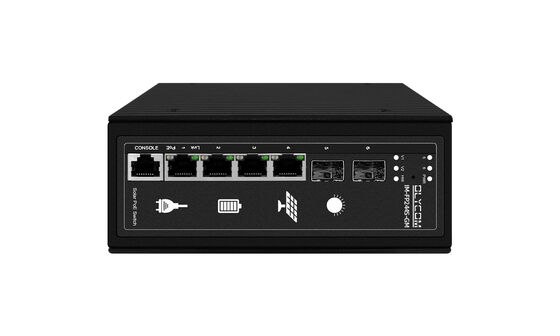

पोर्ट |
4*10/100/1000बेस TX PoE पोर्ट (डेटा) 2*100/1000M एसएफपीआई पोर्ट |
|
पीओई पोर्ट |
1 पोर्ट IEEE802.3af/at/poe++/bt का समर्थन करता है, अधिकतम 90W PoE आउट 2-4 पोर्ट IEEE802.3af/at,max 30W/port,PoE आउट का समर्थन करता है |
|
बंदरगाह प्रबंधन |
एक कंसोल पोर्ट |
|
रीसेट कुंजी |
एक |
|
पीओई ब्रिज |
अधिकतम 120W |
|
नेटवर्क प्रोटोकॉल |
आईईईई 802.3; IEEE 802.3u 100BASE-TX; IEEE 802.3ab1000BASE-T; IEEE 802.3x; IEEE 802.3z 1000BASE-X; IEEE 802.3af/at; AI PSE; IEEE 802.3ad; IEEE 802.3q,IEEE 802.3q/p;IEEE 802.1w,IEEE 802.1d,IEEE 802.1S एसटीपी ((स्पैनिंग ट्री प्रोटोकॉल);आरएसटीपी/एमएसटीपी ((रैपिड स्पैनिंग ट्री प्रोटोकॉल) ईपीपीएस रिंग नेटवर्क प्रोटोकॉल;ईपीपीएस रिंग नेटवर्क प्रोटोकॉल |
|
बंदरगाह विनिर्देश |
10/100/1000BaseT ((X) ऑटो |
|
अग्रेषण मोड |
भंडारण और आगे (पूर्ण वायर स्पीड) |
|
बैंडविड्थ |
20Gbps |
|
पैकेट अग्रेषण |
40.32pps |
|
मैक पता तालिका |
8K |
|
कैश |
4.1M |
|
संचरण दूरी |
10BASE-T: श्रेणी 3,4,5 यूटीपी ((=250 मीटर) 100BASE-TX:Cat5 या बाद की UTP ((=100 मीटर) 1000BASE-TX: Cat6 या बाद की UTP ((=1000 मीटर) 1000BASE-SX:62.5μm/50μm MMF ((2m~550m) 1000BASE-LX:62.5μm/50μm MM ((2m~550m) या 10μm SMF ((2m~5000m) सार्वभौमिक BIDI का समर्थन करें |
|
दर |
ईथरनेट 10 एमबीपीएस आधा डुप्लेक्स, 20 एमबीपीएस पूर्ण डुप्लेक्स फास्ट ईथरनेट 100 एमबीपीएस आधा डुप्लेक्स, 200 एमबीपीएस पूर्ण डुप्लेक्स गीगाबिट ईथरनेट 2000 एमबीपीएस फुली डुप्लेक्स |
|
सीपीयू |
500MHZ |
|
फ्लैश |
16M |
|
रैम |
128M |
|
वाट |
चार्ज + पूर्ण भारः 300 वाट; |
|
स्विच फ़ंक्शन स्विच |
पीडब्लूआरः पावर इंडिकेटर SYS: सिस्टम सूचक नेटवर्क पोर्टः (नेटवर्क कनेक्शन संकेतक हल्का हरा) PoE सूचक प्रकाशः (नेटवर्क कनेक्शन सूचक प्रकाश नारंगी) |
|

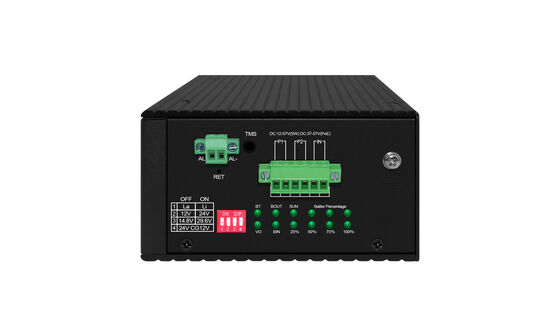

चार्जिंग एलईडी संकेतक |
BT: बैटरी स्थिति सूचक; VO: POE बूस्ट सफल सूचक BOUT: बैटरी डिस्चार्ज सूचक; BIN: बैटरी चार्जिंग सूचक SUN: सौर ऊर्जा स्थिति सूचक; 25%-100%: बैटरी स्तर सूचक |
|
चार्जिंग फ़ंक्शन |
पूरी तरह से स्वचालित चार्जिंग, अधिकतम दक्षता 98%, अधिकतम चार्जिंग करंट 15A एकीकृत एमपीपीटी नियंत्रण एकीकृत बैटरी सुरक्षा कार्य पूरी तरह से स्वचालित बैटरी वोल्टेज पहचान एकीकृत लिथियम बैटरी स्वचालित सक्रियण प्रणाली एकीकृत कम क्षमता वाले स्टार्टअप सुरक्षा प्रणाली एकीकृत बैटरी तापमान निगरानी इंटरफ़ेस अति तापमान सुरक्षा कार्य का समर्थन करता है |
|
पावर इनपुट |
12V सौर पैनल इनपुट (≤32V) / 12V बैटरी पैक के साथ युग्मित समर्थन करता है 24V सौर पैनल इनपुट (≤45V) / 24V बैटरी पैक के साथ जोड़ा समर्थन करता है अधिकतम शक्ति 1200W अधिकतम सौर इनपुट वोल्टेजः 57V डीसी इनपुट 37-57V का समर्थन करता है डीसी/बैटरी चार्ज और डिस्चार्ज 32-45V का समर्थन करता है |
|
बैटरी का प्रकार |
डिफ़ॉल्ट 6 बैटरी प्रकार 1: 12V लीड-एसिड बैटरी पैक 2: 24V लीड-एसिड बैटरी पैक 3: 12.6V लिथियम बैटरी पैक 4: 25.2V लिथियम बैटरी पैक 5: 14.8V लिथियम आयरन फॉस्फेट बैटरी पैक 6: 29.6V लिथियम आयरन फॉस्फेट बैटरी पैक अनुकूलन योग्य बैटरी पैरामीटर 500AH की अधिकतम क्षमता का समर्थन करता है |
|
उपयोग का माहौल |
ऑपरेशन तापमानः-20°C~65°C भंडारण तापमानः-40°C~70°C काम करने की आर्द्रता :10%~90%, आरएच नॉन-कोएग्यूलेशन भंडारण आर्द्रता: 5%~90%, आरएच गैर-संसेचन |
|
बिजली सुरक्षा स्तर |
6KV 8/20us;8KV ESD इलेक्ट्रोस्टैटिक सुरक्षा IP40 |
|
आकार ((L*W*H) |
उत्पाद का आकार:157mm*115mm*45mm पैकेजिंग का आकार:410mm*280mm*100mm |
|
N.W/G.W ((kg) |
3.5/4.1kg (अन्य: इस उत्पाद में सौर पैनल या बैटरी शामिल नहीं हैं) |
|
स्थापना |
डीआईएन रेल प्रकार (दीवार पर लगने वाले लग के साथ) |
|
वारंटी |
1 वर्ष के लिए पूरा उपकरण ((उपकरण शामिल नहीं हैं) |
बिजली उत्पादन नियंत्रक के मापदंड
|
बैटरी प्रकार |
लीड एसिड बैटरी |
लिथियम बैटरी |
लिथियम लौह फॉस्फेट बैटरी |
|||
|
बैटरी वोल्टेज |
12V |
24V |
12.6V |
25.2V |
14.8V |
29.6V |
|
चार्जिंग मोड |
एमपीपीटी ((वर्तमान और वोल्टेज सीमित करने वाला - निरंतर वर्तमान - वोल्टेज सीमित करने वाला - दबाव और वर्तमान सीमित करने वाला --- फ्लोटिंग चार्ज) |
एमपीपीटी (वर्तमान और वोल्टेज सीमित करने वाला निरंतर वर्तमान स्थिर वोल्टेज) |
||||
|
सहायक चार्जिंग फ़ंक्शन |
समर्थन |
|||||
|
बैटरी वोल्टेज का पता लगाने की सीमा |
<12.6V |
<24.8V |
<12.2V |
< 24.4V |
<14.2V |
<28.8V |
|
नामित चार्जिंग करंट |
15A |
|||||
|
फ्लोटिंग करंट |
50mA-1000mA |
🙏 |
||||
|
फ्लोट समय |
3 घंटे |
🙏 |
||||
|
चार्जिंग स्टॉप |
आगमन फ्लोट समय |
नामित वोल्टेज और समवर्ती चार्जिंग करंट < 30mA |
||||
|
नामित डिस्चार्ज करंट |
6.5A |
3.6A |
8.5A |
4A |
6.5A |
4A |
|
पीओई आउटपुट वोल्टेज |
42~57V |
|||||
|
पीओई आउटपुट पावर |
अधिकतम 120W |
|||||
|
फोटोवोल्टिक ओपन सर्किट वोल्टेज |
32 वी |
45 वी |
32 वी |
45 वी |
32 वी |
45 वी |
|
फोटोवोल्टिक इनपुट |
अधिकतम 57V, अधिकतम 1200W |
|||||
|
अधिकतम चार्जिंग वोल्टेज |
14.7V |
29.6V |
12.6V |
25.2V |
14.8V |
29.6V |
|
फ्लोटिंग चार्ज वोल्टेज |
13.7V |
27.4V |
🙏 |
🙏 |
🙏 |
🙏 |
|
डिस्चार्ज कट-ऑफ वोल्टेजE |
10.1V |
20.2V |
9V |
18V |
10.2V |
20.4V |
|
प्रकार |
डिफ़ॉल्ट 6 बैटरी प्रकार विनिर्देश (12V बैटरी पैक * 3, 24V बैटरी पैक * 3) अनुकूलन योग्य बैटरी पैरामीटर 500AH तक का समर्थन करता है |
|||||
|
अति ताप संरक्षण |
तापमान से अधिक मदरबोर्ड और तापमान से अधिक बैटरी के स्वचालित बंद का समर्थन करता है (वैकल्पिक) |
|||||
|
इनपुट सुरक्षा |
ओवरकंट्रेंट, ओवरवोल्टेज, विलंबित स्टार्ट और एंटी कनेक्शन सुरक्षा |
|||||
|
आउटपुट फ़ंक्शन |
ओवर करंट, ओवर वोल्टेज और शॉर्ट सर्किट |
|||||
|
सूचक प्रकाश |
सिस्टम सामान्य संचालन संकेतक, बैटरी दीपक, इनपुट सामान्य संकेतक, चार्ज डिस्चार्ज संकेतक और बहुआयामी मिश्रित दोष संकेतक |
|||||
|
कार्य तापमान |
-20°C ~ +65°C |
|||||
गुणवत्ता नियंत्रण का अवलोकन
नेटवर्किंग और ऑप्टिकल संचार उत्पादों के लिए, विश्वसनीयता अलग-अलग परीक्षण चरणों के बजाय अच्छी तरह से संरचित गुणवत्ता प्रणाली पर निर्भर करती है।
OLYCOM में, वास्तविक तैनाती वातावरण में सुसंगत प्रदर्शन सुनिश्चित करने के लिए घटक खरीद से लेकर अंतिम वितरण तक पूरे उत्पाद जीवनचक्र में गुणवत्ता नियंत्रण लागू किया जाता है।
उत्पादन से पहले सभी सामग्रियों का सत्यापन किया जाता है, जिसमें ऑप्टिकल मॉड्यूल, इलेक्ट्रॉनिक घटक और यांत्रिक संरचनाएं शामिल हैं।स्वचालित निरीक्षण प्रणालियों का उपयोग विधानसभा में सटीकता बनाए रखने और परिवर्तनशीलता को कम करने के लिए किया जाता है.
प्रत्येक उत्पाद को कार्यात्मक सत्यापन से गुजरना पड़ता है, जिसमें डेटा ट्रांसमिशन प्रदर्शन, फीचर ऑपरेशन और जहां लागू हो बिजली वितरण शामिल होता है।पैरामीटर जैसे कि तरंग दैर्ध्य सटीकता, संकेत की गुणवत्ता और संचरण स्थिरता का सावधानीपूर्वक मूल्यांकन किया जाता है।
दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए, उपकरणों का तापमान परिवर्तन, आर्द्रता के संपर्क और यांत्रिक तनाव सहित चरम परिस्थितियों में परीक्षण किया जाता है।संभावित प्रारंभिक विफलताओं की पहचान करने के लिए विस्तारित रनटाइम परीक्षण किया जाता है.
प्रत्येक इकाई को शिपमेंट से पहले अंतिम निरीक्षण के अधीन किया जाता है, जिसमें प्रलेखित परीक्षण रिकॉर्ड और अनुपालन डेटा द्वारा पूरी तरह से पता लगाया जाता है।
निरंतर सुधार के साथ मानकीकृत प्रक्रियाओं को जोड़कर, OLYCOM स्थिर, टिकाऊ और क्षेत्र के लिए तैयार नेटवर्क समाधान सुनिश्चित करता है।
