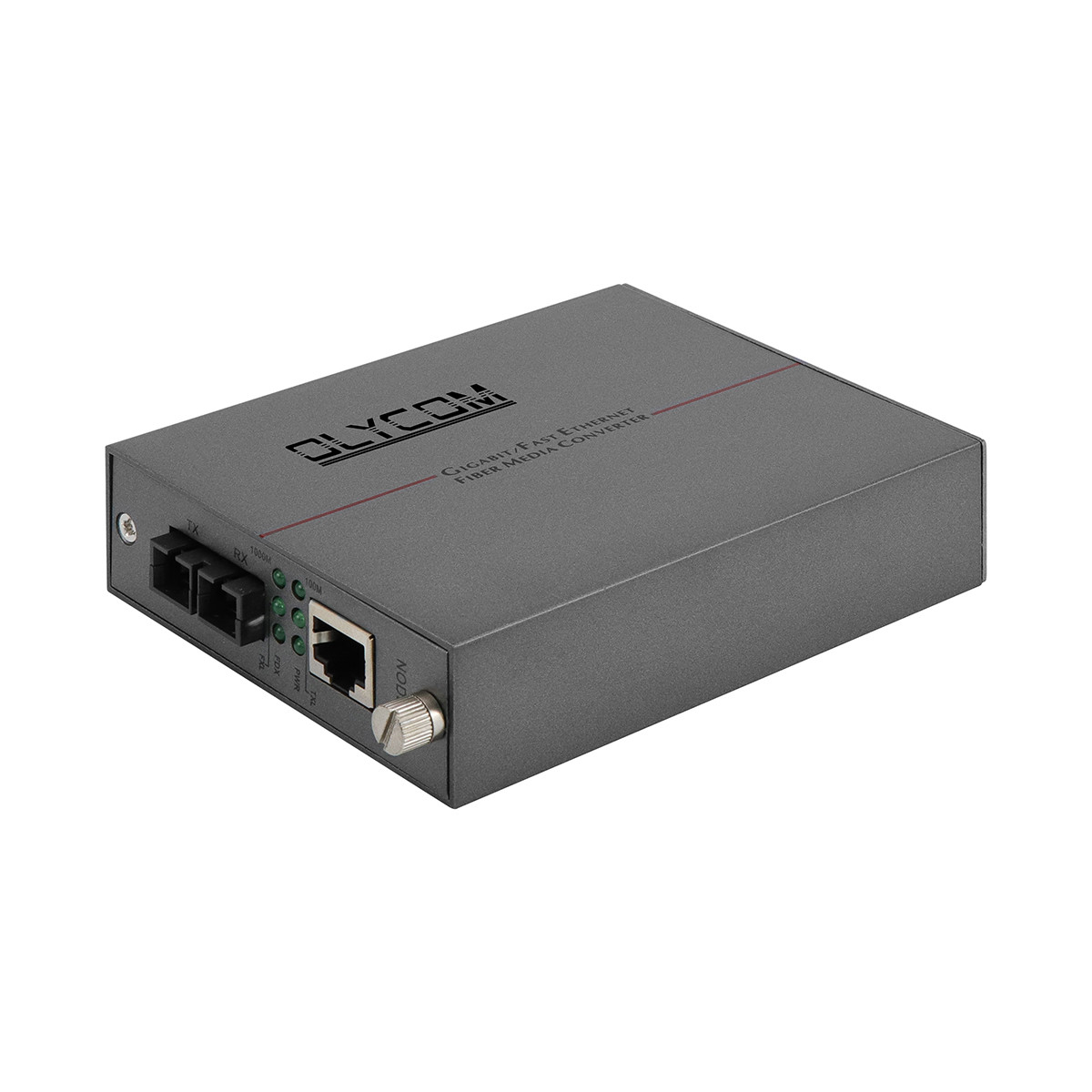

एकल मोड फाइबर ऑप्टिक गीगाबिट ईथरनेट मीडिया कन्वर्टर
अनमैनेज्ड मीडिया कन्वर्टर का परिचय
फाइबर ऑप्टिक एक्सटेंडर की प्रमुख विशेषताएं
गीगाबिट मीडिया कन्वर्टर का विनिर्देश
| मानक |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (फास्ट-ईथरनेट), IEEE802.3z 1000BASE-SX/LX ((गीगाबिट-ईथरनेट), IEEE802.3x (प्रवाह नियंत्रण), IEEE802.1q, IEEE802.1p QoS, IEEE802.1d स्पैनिंग ट्री, IEEE1588V2, IEEE802.3az |
| 10/100/1000BASE-T | एसटीपी या यूटीपी श्रेणी 5/5ई/6 केबल (अधिकतम 100 मीटर) |
| 1000BASE-FX |
50/125um फाइबर केबल (5km), 62.5/125um मल्टीमोड फाइबर केबल (2km) 9/125um सिंगलमोड फाइबर केबल (20/40/60/80/100km) |
| रूपांतरण मोड / विलंब समय | स्टोर-एंड-फॉरवर्ड < 10us, सीधे-थ्रू < 0.9us |
| प्रवाह नियंत्रण | पूर्ण डुप्लेक्स प्रवाह नियंत्रण, आधा डुप्लेक्स बैक दबाव |

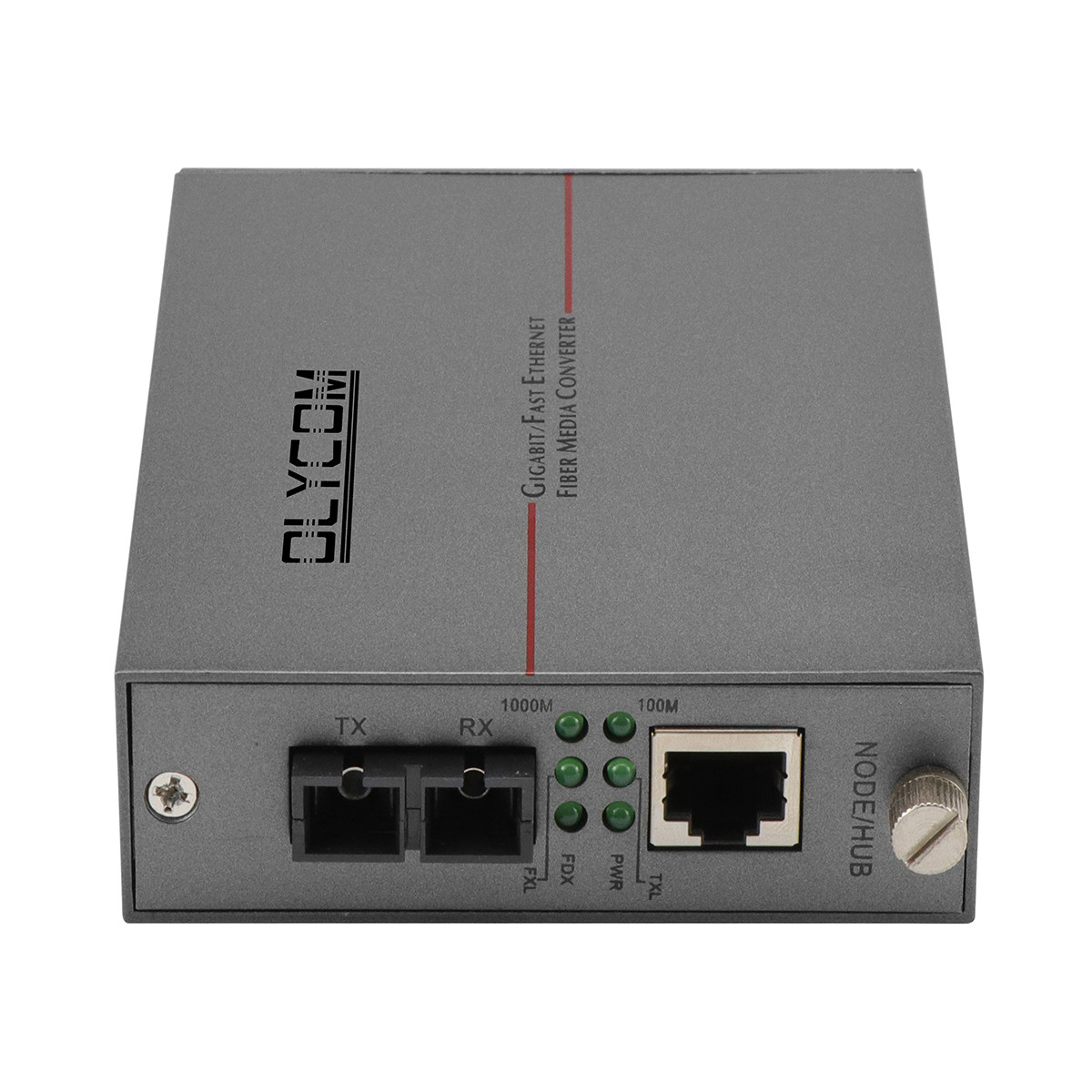

| आरजे-45 पोर्ट | ऑटो-एमडीआई/एमडीआईएक्स |
| फाइबर कनेक्टर | SC मानक, ST/FC वैकल्पिक |
| तरंगदैर्ध्य | 1310/1550nm |

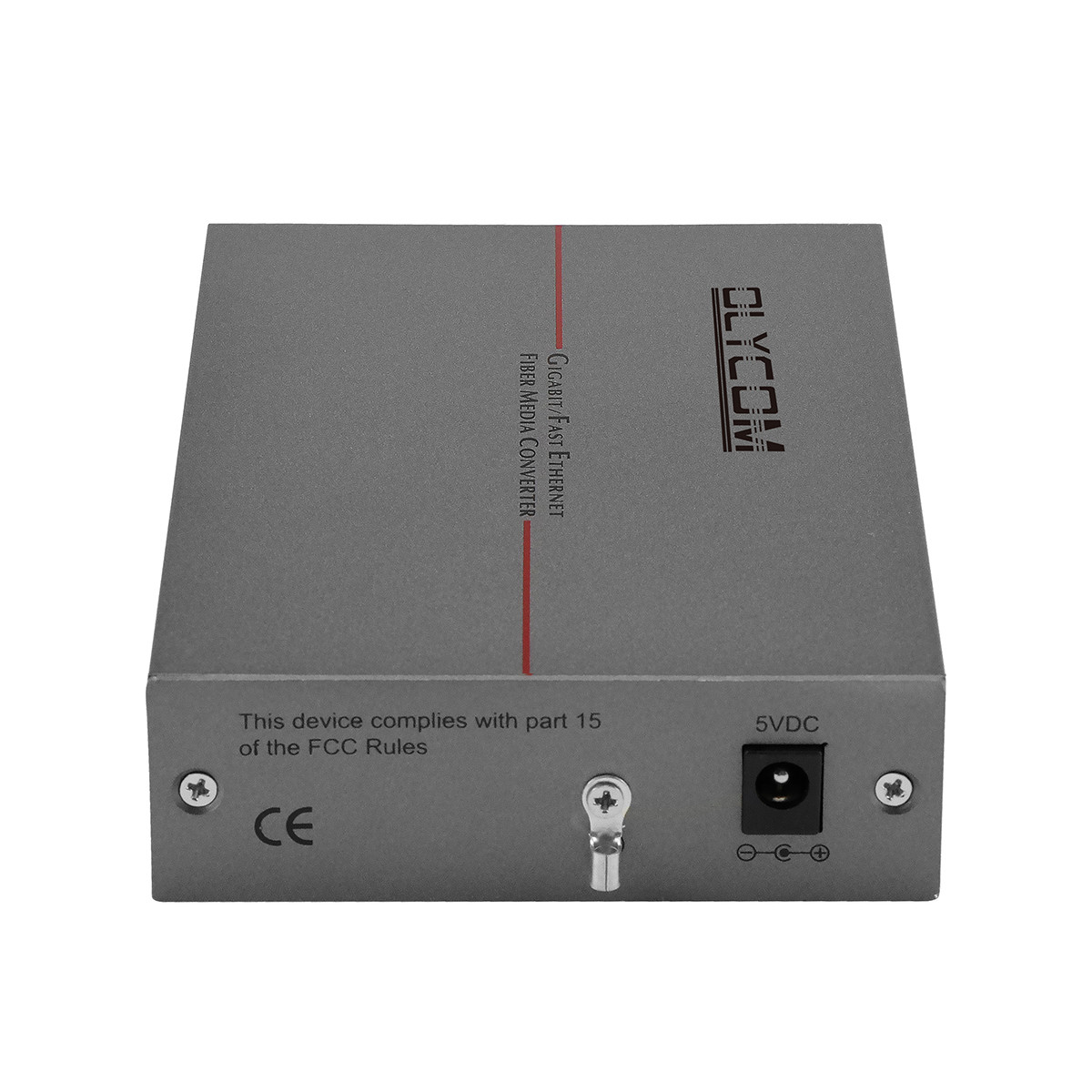

| इनपुट वोल्ट | DC 5V1A बाहरी पावर एडाप्टर के साथ |
| बिजली की खपत | <2.5W |
| एमटीबीएफ | 50,000 घंटे |
| बीईआर | < 1/1000000000 |
| मैक पता तालिका | 4K |
| बफर का आकार | 1.75M |
| ऑपरेटिंग तापमान | 0°C~50°C |
| भंडारण तापमान | -40°C~70°C |
| भंडारण आर्द्रता | 5%~90% गैर-घटती |
| आयाम | 117mm ((W) x 90mm ((D) x 28mm ((H) |
| वजन | शुद्ध भारः 0.18 किलोग्राम, सकल भारः 0.44 किलोग्राम |
ईथरनेट फाइबर ऑप्टिक कन्वर्टर का अनुप्रयोग
नेटवर्क मीडिया कनवर्टर की आदेश सूचना
| TA340-GE/M05 | 10/100/1000M, MM, डुअल फाइबर, 550m, SC, 1310nm, स्टैंडअलोन, प्रीमियम केसिंग, बाहरी PSU |
| TA340-GE/S20 | 10/100/1000M, SM, दोहरी फाइबर, 20km, SC, 1310nm, स्टैंडअलोन, प्रीमियम हेसिंग, बाहरी पीएसयू |
| TA340-GE/S40 | 10/100/1000M, SM, डबल फाइबर, 40km, SC, 1310nm, स्टैंडअलोन, प्रीमियम हेसिंग, बाहरी पीएसयू |
| TA340-GE/S60 | 10/100/1000M, एसएम, डबल फाइबर, 60 किमी, एससी, 1550 एनएम, स्टैंडअलोन, प्रीमियम हेसिंग, बाहरी पीएसयू |
| TA340-GE/S80 | 10/100/1000M, SM, डबल फाइबर, 80 किमी, SC, 1550nm, स्टैंडअलोन, प्रीमियम केसिंग, बाहरी पीएसयू |
| TA340-GE/S100 | 10/100/1000M, SM, डबल फाइबर, 100 किमी, SC, 1550nm, स्टैंडअलोन, प्रीमियम केसिंग, बाहरी पीएसयू |
OEM/ODM
यह पेशेवर उत्पादों और सेवाओं के वादे से शुरू होता है, लेकिन हमारा काम इससे बहुत आगे जाता है। यह केवल फाइबर ऑप्टिक कनेक्शन नहीं है, बल्कि मानव कनेक्शन भी है।
अक्सर पूछे जाने वाले प्रश्न
1. यह मीडिया कन्वर्टर किस फाइबर प्रकार और अधिकतम संचरण दूरी का समर्थन करता है?
TA340-GE मल्टी-मोड और सिंगल-मोड फाइबर दोनों का समर्थन करता है, जो विभिन्न प्रोजेक्ट स्केल और मौजूदा फाइबर बुनियादी ढांचे के अनुरूप ट्रांसमिशन दूरी की एक विस्तृत श्रृंखला को कवर करता है।
मल्टी-मोड फाइबर पर, यह 62.5/125μm केबल पर 2 किमी तक की दूरी और 50/125μm केबल पर 5 किमी तक की दूरी का समर्थन करता है, जिससे यह इंट्रा-कैंपस और इंटर-बिल्डिंग कनेक्शन के लिए उपयुक्त है। सिंगल-मोड फाइबर पर,यह 20 किमी की दूरी का समर्थन करता है, 40 किमी, 60 किमी, 80 किमी, और 9/125μm केबल पर 120 किमी तक, बड़े भौगोलिक क्षेत्रों में मेट्रो नेटवर्क लिंक से लेकर लंबी दूरी के कनेक्शन तक सब कुछ कवर करता है।
मानक फाइबर कनेक्टर एससी है, एसटी और एफसी वैकल्पिक विकल्पों के रूप में उपलब्ध हैं और 1310nm और 1550nm दोनों तरंग दैर्ध्य समर्थित हैं,अतिरिक्त एडाप्टर या पैच पैनलों के बिना अपने मौजूदा फाइबर संयंत्र से मेल खाने के लिए पूर्ण लचीलापन प्रदान करना.
2लिंक फॉल्ट पास-थ्रू (LFPT) क्या है, और यह मेरे नेटवर्क के लिए क्यों मायने रखता है?
लिंक फॉल्ट पास-थ्रू, संक्षिप्त रूप से एलएफपीटी एक गलती प्रसार सुविधा है जो स्वचालित रूप से तांबे के आरजे 45 पोर्ट को नीचे लाता है जब भी लिंक के फाइबर पक्ष पर विफलता का पता चलता है,और इसके विपरीत.
एलएफपीटी के बिना, तांबे के पोर्ट से जुड़े स्विच या राउटर को लगता है कि फाइबर कनेक्शन विफल होने पर भी एंड-टू-एंड लिंक सक्रिय है,एक टूटी हुई कड़ी में चुपचाप यातायात भेजने के लिए कारण. यह दोष निदान को काफी कठिन बनाता है और नेटवर्क रिकवरी में देरी कर सकता है। एलएफपीटी सक्षम होने के साथ, कनेक्टेड स्विच तुरंत लिंक-डाउन घटना का पता लगाता है और विफलता को ट्रिगर कर सकता है,विस्तारित वृक्ष की पुनः गणना, या अलार्म स्वचालित रूप से उत्पन्न होता है।
यह विशेषता विशेष रूप से प्रबंधित नेटवर्क वातावरण, अतिरेक रिंग टोपोलॉजी,और कोई भी तैनाती जहां सेवा उपलब्धता बनाए रखने के लिए त्वरित और सटीक दोष का पता लगाना महत्वपूर्ण है.
3क्या इस कनवर्टर का प्रयोग एक स्टैंडअलोन यूनिट के रूप में और 19 इंच के रैक चेसिस के अंदर दोनों के रूप में किया जा सकता है?
हाँ, और यह TA340-GE श्रृंखला की सबसे विशिष्ट विशेषताओं में से एक है।मॉड्यूल कार्ड को किसी भी हार्डवेयर संशोधन के बिना एक 19-इंच 2U रैक चेसिस में स्टैंडअलोन डेस्कटॉप ऑपरेशन और स्थापना के बीच पूरी तरह से स्वैप करने योग्य बनाया गया है.
इसका अर्थ है कि आप परियोजना के शुरुआती चरणों के दौरान या छोटे प्रतिष्ठानों में स्टैंडअलोन इकाइयों के रूप में कन्वर्टर्स को शुरू में तैनात कर सकते हैं।और बाद में एक ही कार्ड सीधे एक केंद्रीकृत रैक चेसिस में माइग्रेट अपने नेटवर्क के रूप में बढ़ता हैयह आपके प्रारंभिक हार्डवेयर निवेश की रक्षा करता है और भविष्य के नेटवर्क विस्तार और केंद्रीकृत प्रबंधन को काफी सरल बनाता है।
कॉम्पैक्ट एल्यूमीनियम आवरण भी दोनों तैनाती विन्यासों में कुशल गर्मी अपव्यय में योगदान देता है और प्रति इकाई 2.5W से कम की बिजली की खपत के साथ,घनी आबादी वाले चेसिस प्रतिष्ठानों में थर्मल प्रबंधन सरल बना हुआ है.
4. यह कन्वर्टर बुनियादी मीडिया रूपांतरण से परे किन उन्नत नेटवर्क सुविधाओं का समर्थन करता है?
मानक फाइबर-टू-कॉपर मीडिया रूपांतरण से परे, TA340-GE कई उन्नत नेटवर्किंग क्षमताओं का समर्थन करता है जो इसे अधिक मांग और सुविधा-समृद्ध नेटवर्क वातावरण के लिए उपयुक्त बनाते हैं।
यह IEEE 802.1q VLAN टैगिंग, IEEE 802.1p QoS प्राथमिकता अंकन और IEEE 802.1d स्पैनिंग ट्री प्रोटोकॉल का समर्थन करता है,ट्रैफ़िक वर्गीकरण को हटाए या बदले बिना प्रबंधित नेटवर्क टोपोलॉजी में पारदर्शी रूप से भाग लेने की अनुमति देना. आईईईई 1588v2 प्रेसिजन टाइम प्रोटोकॉल समर्थन इसे उन अनुप्रयोगों के लिए उपयुक्त बनाता है जिन्हें नेटवर्क में अत्यधिक सटीक समय सिंक्रनाइज़ेशन की आवश्यकता होती है, जैसे औद्योगिक स्वचालन,वित्तीय व्यापार प्रणाली, और प्रसारण उत्पादन वातावरण।
यह AVB (ऑडियो वीडियो ब्रिजिंग) और 10K जम्बो फ्रेम ट्रांसमिशन का भी समर्थन करता है,इसे उच्च बैंडविड्थ मल्टीमीडिया और भंडारण नेटवर्क अनुप्रयोगों के लिए उपयुक्त बनाना जहां बड़े पैकेट आकार और समय संवेदनशील स्ट्रीमिंग आवश्यक आवश्यकताएं हैं.
