कॉम्पैक्ट मॉड्यूलर डिजाइन वन-स्टॉप 400G/800G DWDM समाधान
उत्पाद का अवलोकन

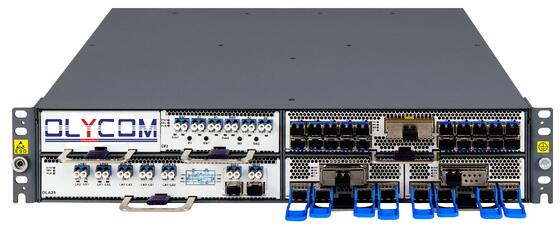

OM5800 एक उद्योग-अग्रणी अभिनव DCI OTN ट्रांसमिशन प्लेटफॉर्म है जिसे OLYCOM द्वारा लॉन्च किया गया है।
OM5800 में छोटे आकार, बड़ी क्षमता सेवा पहुँच, लंबी दूरी के संचरण, वेब जीयूआई सरल और सुविधाजनक संचालन और प्रबंधन की विशेषताएं हैं।विश्वसनीय संचालन और ऊर्जा की बचत और उत्सर्जन में कमी, जो लंबी दूरी और बड़े बैंडविड्थ उपयोगकर्ता डेटा सेंटर इंटरकनेक्शन ट्रांसमिशन की जरूरतों को प्रभावी ढंग से पूरा करता है।
OM5800 में एक मॉड्यूलर डिज़ाइन है जो लागत में कमी के लिए ऑप्टिकल-इलेक्ट्रिकल डिस्कॉलिग और एक ही चेसिस के भीतर एकीकृत प्रबंधन दोनों को सक्षम करता है।
एसडीएन क्षमताओं के साथ, यह एक बुद्धिमान और खुला नेटवर्क वास्तुकला बनाता है।
यह प्रणाली NetConf/YANG प्रोटोकॉल पर आधारित YANG मॉडल इंटरफ़ेस का समर्थन करती है, जबकि सुव्यवस्थित संचालन के लिए वेब GUI, CLI, NetConf और SNMP सहित कई प्रबंधन विधियों की पेशकश करती है।
प्रमुख विशेषताएं
1अल्ट्रा-हाई इंटीग्रेशन:
1U&2U चेसिस, 2U 4*1.6T सेवा स्लॉट का समर्थन करता है, 1U 2*1.6T सेवा स्लॉट का समर्थन करता है; सेवा कार्ड संगत है
ग्राहक पक्षः
GE/10GE/10GWAN/STM64/OTU2/100GE/ का समर्थन करता है
OTU4/400GE आदि (विवरण के लिए कार्ड के विवरण देखें)
पंक्ति पक्षः
प्रति तरंग 100G/200G/400G/800Gbps का समर्थन करता है
2अति-बड़ी क्षमताः
एक एकल चेसिस 6.4T सेवा क्षमता तक ले जा सकता है, उद्योग के अग्रणी स्तर तक पहुंचता है
3अति सरल संचालन:
लचीली परिभाषा, वेब जीयूआई बुद्धिमान रखरखाव,
दूरस्थ संचालन की कार्यक्षमता में सुधार और
रखरखाव
दूरस्थ नेटवर्क पोर्ट और सीरियल पोर्ट का समर्थन करता है
पहुँच, और दूरस्थ ठंडे और गर्म पुनः आरंभ का समर्थन करता है
चेसिस और कार्ड के दूरस्थ उन्नयन, दूरस्थ विन्यास आयात और दूरस्थ लॉग डाउनलोड का समर्थन करें
4. सफेद बॉक्स डिजाइनः
यांग मॉडल पर आधारित नेटकॉन्फ प्रोटोकॉल के लिए समर्थन
वेब जीयूआई/सीएलआई/एसएनएमपी
खुले प्रबंधन इंटरफ़ेस के लिए प्रतीक्षा करें, ओपन एपीआई का समर्थन करें, और प्रबंधन decoupling का एहसास
5. डेटा सेंटर और मशीन रूम वातावरण के लिए उपयुक्त:
सेवा/मुख्य नियंत्रक/ईथरनेट इंटरफ़ेस/फैन/पावर कार्ड के गर्म प्लगिंग का समर्थन करें

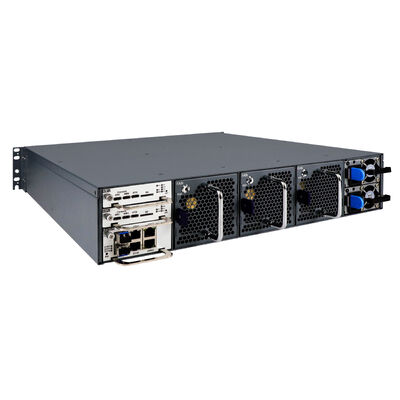

पूरी मशीन के लिए आगे हवा / हवा के बाद डिजाइन है, मजबूत गर्मी अपव्यय क्षमता के साथ
मास्टर 1:1 बैकअप, गीगाबिट ईथरनेट के लिए समर्थन
प्रबंधन, ओएसपीएफ नेटवर्किंग के लिए समर्थन
डाटा सेंटर अनुप्रयोगों के लिए AC/HVDC/-48V बिजली आपूर्ति के साथ संगत।
उत्पाद विनिर्देश
|
परियोजना का नाम |
विवरण |
|
|
ट्रांसमिशन क्षमता |
96*200Gbps /60*400Gbps |
|
|
नेटवर्क प्रबंधन इकाई |
1* USB कंसोल पोर्ट टाइप-सी MUX पोर्टः 2*Mux और Demux डिवाइस प्रबंधन पोर्ट
|
|
|
विद्युत परत कार्ड |
200G TMUX दोहरी 2*100G से 1*200G सेवाओं का समर्थन करता है |
|
|

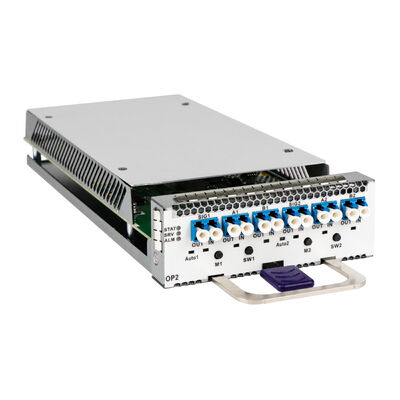

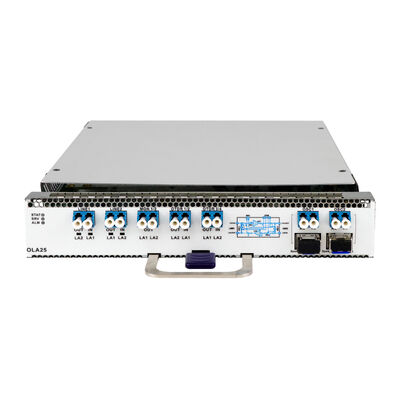

ऑप्टिकल लेयर कार्ड |
डब्ल्यूएसएस कार्ड / टीएफएफ कार्ड / ओपी कार्ड / ओटीडीआर कार्ड / ओसीएम कार्ड / ओए कार्ड / ओएलए कार्ड / पीटीएम कार्ड / 8-वेव एमयूएक्स / 48-वेव एमयूएक्स / 48-वेव वीएमयूएक्स / 96-वेव एमयूएक्स कार्ड |
|
|
आकार |
1/2 सेवा कार्ड |
216 मिमी (डब्ल्यू) * 262 मिमी (डी) * 40 मिमी (एच) |
|
1/4 सेवा कार्ड |
107 मिमी (डब्ल्यू) * 262 मिमी (डी) * 40 मिमी (एच) |
|
|
4U चेसिस |
16*1/4 स्लॉट या 8*1/2 स्लॉट का समर्थन करता है 442mm (W) * 485mm (D) * 176mm (H) |
|
|
2U चेसिस |
8*1/4 स्लॉट या 4*1/2 स्लॉट का समर्थन करता है 442mm (W) * 485mm (D) * 88mm (H) |
|
|
1U चेसिस |
4*1/4 स्लॉट और 2*1/2 स्लॉट का समर्थन करता है 442mm (W) * 485mm (D) * 44mm (H) |
|
|
पर्यावरण |
कार्य तापमान |
-5°C ~ 45°C |
|
भंडारण तापमान |
-40°C ~ 80°C |
|
|
आर्द्रता |
5% ~ 95% कोई संघनक नहीं |
|
|
बिजली स्रोत |
दोहरी शक्ति 1: 1 बैकअपः AC220V/उच्च वोल्टेज DC/-48V वैकल्पिक |
|
|
शक्ति का अपव्यय |
4U<2300W,2U <1300W; 1U <800W (पूर्ण गति पर पूर्ण परत शक्ति/फैन के आधार पर), |
|
दूरसंचार QC ढांचा
1गुणवत्ता मानक
ISO9001, CE, FCC, RoHS, IEEE, ITU-T के अनुरूप
ग्राहक-विशिष्ट आवश्यकताओं को शामिल करें
बेंचमार्क परिभाषित करें: थ्रूपुट, विलंबता, बिजली की खपत, स्थायित्व
2. क्यूसी प्रक्रिया
आने वाला निरीक्षण: ऑप्टिकल मॉड्यूल, पीसीबी, बिजली की आपूर्ति, आवरण की जाँच करें
उत्पादन नियंत्रण: एओआई निरीक्षण, मिलाप की गुणवत्ता, ऑप्टिकल संरेखण, पोर्ट और पीओई सत्यापन
कार्यात्मक परीक्षण:
स्विचः थ्रूपुट, वीएलएएन, क्यूओएस, पीओई आउटपुट
डीडब्ल्यूडीएमः तरंग दैर्ध्य सटीकता, ओएसएनआर, ऑप्टिकल पावर स्तर
पर्यावरण परीक्षणः तापमान (-40~75°C), आर्द्रता, कंपन
बर्न-इन: उच्च भार संचालन, पैकेट हानि और स्थिरता
अंतिम जाँचः उपस्थिति, लेबलिंग, पूर्ण कार्य पुनः परीक्षण
3परीक्षण उपकरण
ऑप्टिकल स्पेक्ट्रम विश्लेषक (ओएसए)
यातायात जनरेटर (प्रवाह दर, विलंबता)
प्रोटोकॉल विश्लेषक (TCP/IP, VLAN)
पर्यावरण कक्ष और कंपन तालिकाएं
4दस्तावेज
पूर्ण परीक्षण रिकॉर्ड (रिपोर्ट, कैलिब्रेशन, प्रमाणन)
ट्रेस करने की क्षमता और दोषों की निगरानी के लिए QC प्रणाली
5निरंतर सुधार
मूल कारण विश्लेषण (आरसीए)
ग्राहक प्रतिक्रिया लूप
कर्मचारियों का नियमित प्रशिक्षण
परिणाम: अधिक विश्वसनीयता, कम विफलता दर, कम बिक्री के बाद की लागत।
