Olycom गीगाबिट 15.4W 30W PoE रग्ड नेटवर्क स्विच
औद्योगिक ईथरनेट स्विच का परिचय

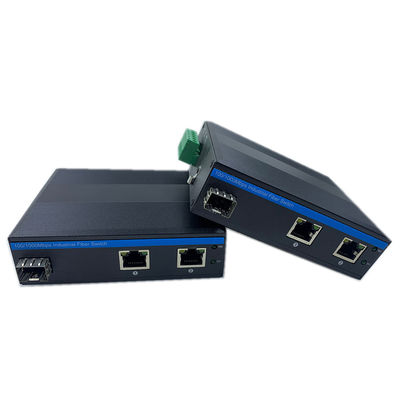

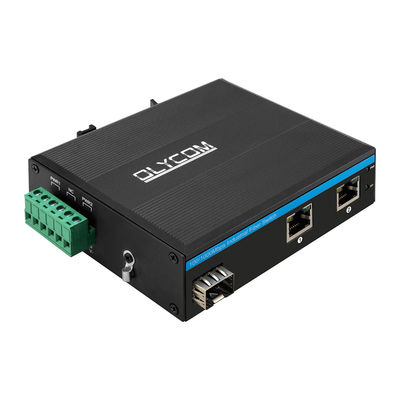

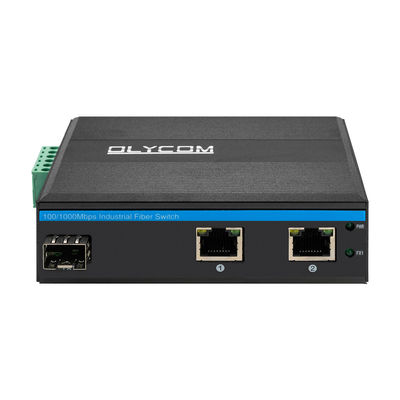

IM-FP122GE श्रृंखला 10/100/1000 एमबीपीएस औद्योगिक PoE फाइबर स्विच है
विश्वसनीय औद्योगिक ग्रेड डिजाइन स्वचालित प्रणाली के निरंतर और स्थिर संचालन को सुनिश्चित कर सकता है।
औद्योगिक फाइबर स्विच का विनिर्देश
| उत्पाद का नाम | गीगाबिट अनमैनेज्ड इंडस्ट्रियल PoE फाइबर स्विच ((1F+2TP) |
| मॉडल नं. | IM-FP122GE |
| पोर्ट |

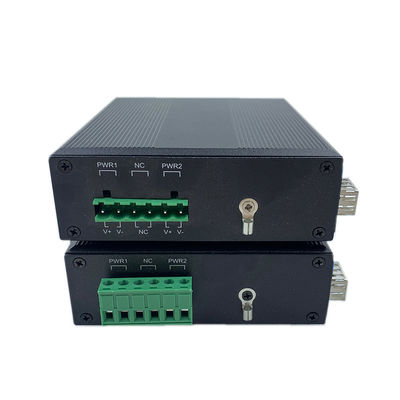

1x100/1000M SFP फाइबर SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km एमएमः 1310nm, 2Km; 850nm, 500 मीटर 2x10/100/1000M यूटीपी आरजे45 ((एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन करें) 1x6-पिन पावर टर्मिनल ब्लॉक |
| प्रोटोकॉल |
आईईईई 802.3 ((10 बेस-टी) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3af 15.4W ((PoE) IEEE 802.3at 30W ((PoE+) |
| स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे प्रेषण में देरीः <10us सिस्टम बैंडविड्थः 6Gbps (गैर ट्रैफिक जाम) अग्रेषण दर: 8.928 एमएमपीएस मैक: 4K पैकेट बफर का आकारः 1.75Mb |
| नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्कैल्डेड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) |
| एल ई डी |
पावर, फाइबर, नेटवर्क, पीओई पीडब्लूआर: पावर
फाइबर: FX1 चालूः ट्रांसमिशन सामान्य है बंदः ट्रांसमिशन सामान्य नहीं है ((दोषग्रस्त ऑप्टिकल मॉड्यूल या डिस्कनेक्ट)
कॉपर ऑरेंजः PoE सूचक पोई काम कर रहा है बंदः PoE काम नहीं कर रहा है या यह गैर-PoE डिवाइस है
तांबा हराः गति संकेतक चालूः संचरण गति 1000 एमबीपीएस है झिलमिलाहटः संचरण में बंदः डिस्कनेक्ट या कार्य गति 10/100Mbps है |
पीओई के बारे में
PoE पावर सप्लाई इनपुट वोल्टेजः 48V (अधिकतम 52V)
एकल PoE पावर सप्लाई आउटपुट पावरः 30W (पोर्ट 1~4)
कुल बजटः 120W
PoE आउटपुट वोल्टेजः 48V
रिवर्स कनेक्शनः समर्थन
बिजली की खपतः पूर्ण भार के बिना PoE≤5W
पीओई वायरिंगः 1/2 (वी+), 3/6 (वी-)
उद्योग मानक
ईएसडीः आईईसी61000-4-2, ±15 केवी हवा, ±6 केवी संपर्क
EFT: IEC61000-4-4, सामान्य ±6KV
बढ़तः IEC61000-4-5, अंतर ±2KV, सामान्य±6KV
प्रमाणन
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN आईईसी 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC भाग 15 उपभाग B ((वर्ग B) ANSI C63.4: 2014
पैकिंग सूची
टिप्पणी
सामान ((डीआईएन रेल ब्रैकेट, ऑप्टिकल मॉड्यूल, बिजली की आपूर्ति, पैच कॉर्ड, नेटवर्क केबल आदि) पैकिंग बॉक्स में शामिल नहीं हैं, कृपया इसे स्वयं तैयार करें या हमसे एक पूरा सेट खरीदें
शिपिंग बॉक्स की जानकारी
उत्पाद का आकारः 11.4*9.3*3.5 सेमी
आंतरिक बॉक्स का आकारः 23*16.5*5.8 सेमी
उत्पाद का वजनः 0.35 किलोग्राम
पैकिंग वजनः 0.45 किलोग्राम
मास्टर बॉक्स का आकारः 67*33*47 सेमी
पैकिंग मात्रा: 40 पीसी
पैकेजिंग वजनः 20 किलोग्राम
| औद्योगिक ऑप्टिकल मॉड्यूल | |
| OSPL1E06D-85 | 100BASE-FX ((850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX ((1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D ((TX 1550 RX1310) |
| औद्योगिक डीआईएन पावर सप्लाई | |
| IM-DAC220/DC48V1.6A | AC220V से DC48V1.6A, -30°C~70°C |
| IM-DAC220/DC48V2.5A | AC220V से DC48V2.5A, -40°C70°C |
सीसीटीवी पीओई स्विच का अनुप्रयोग
