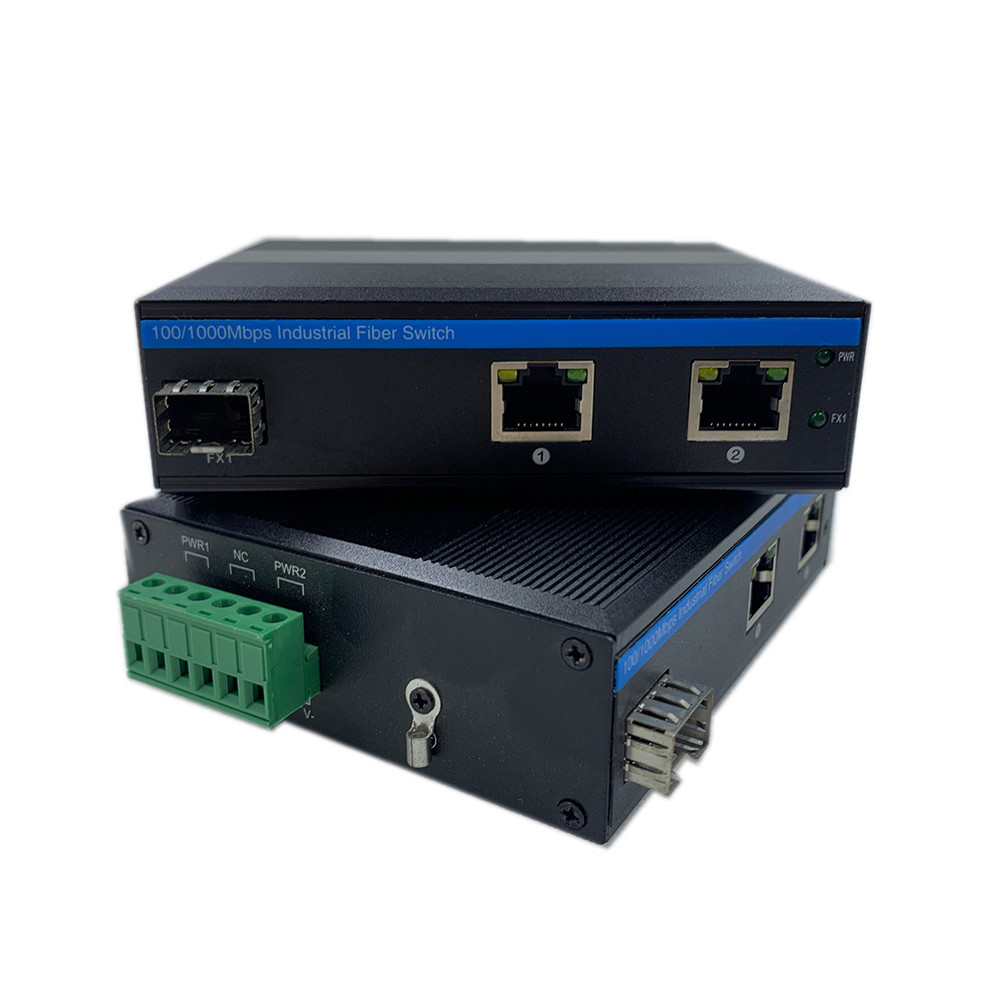

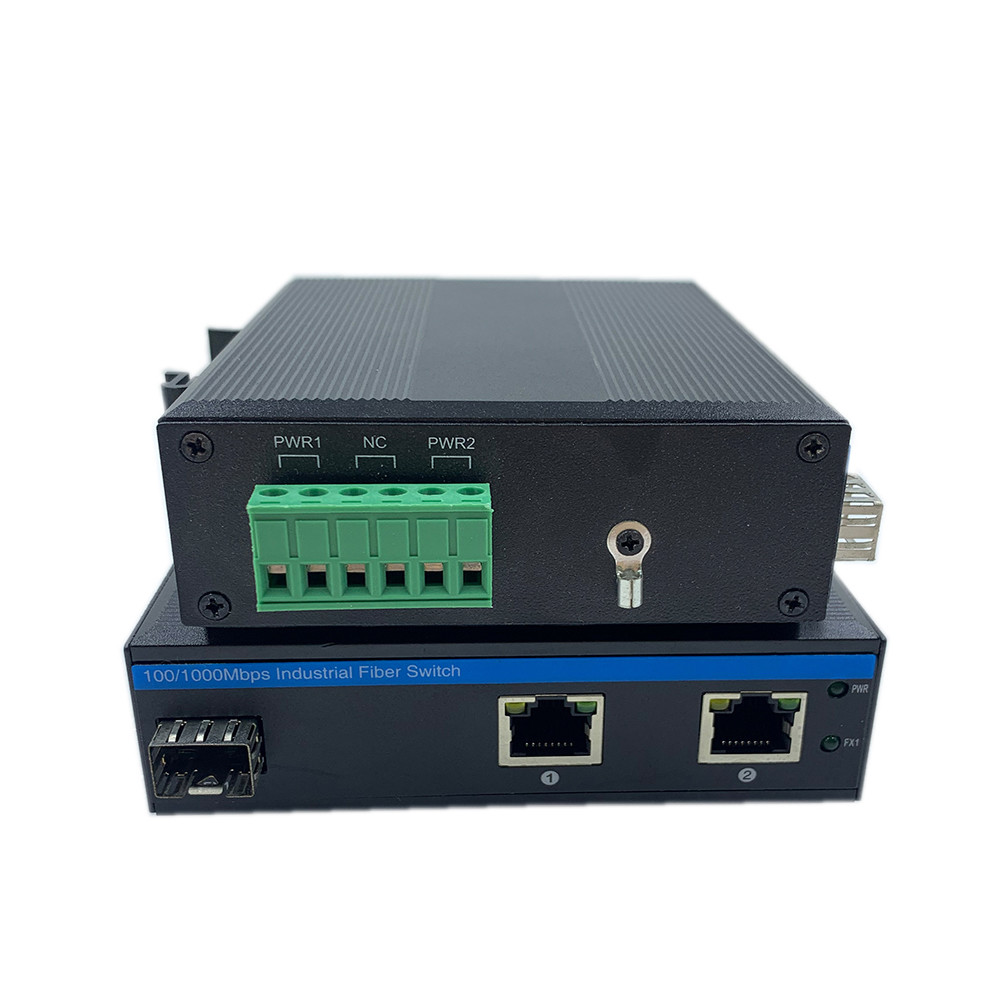

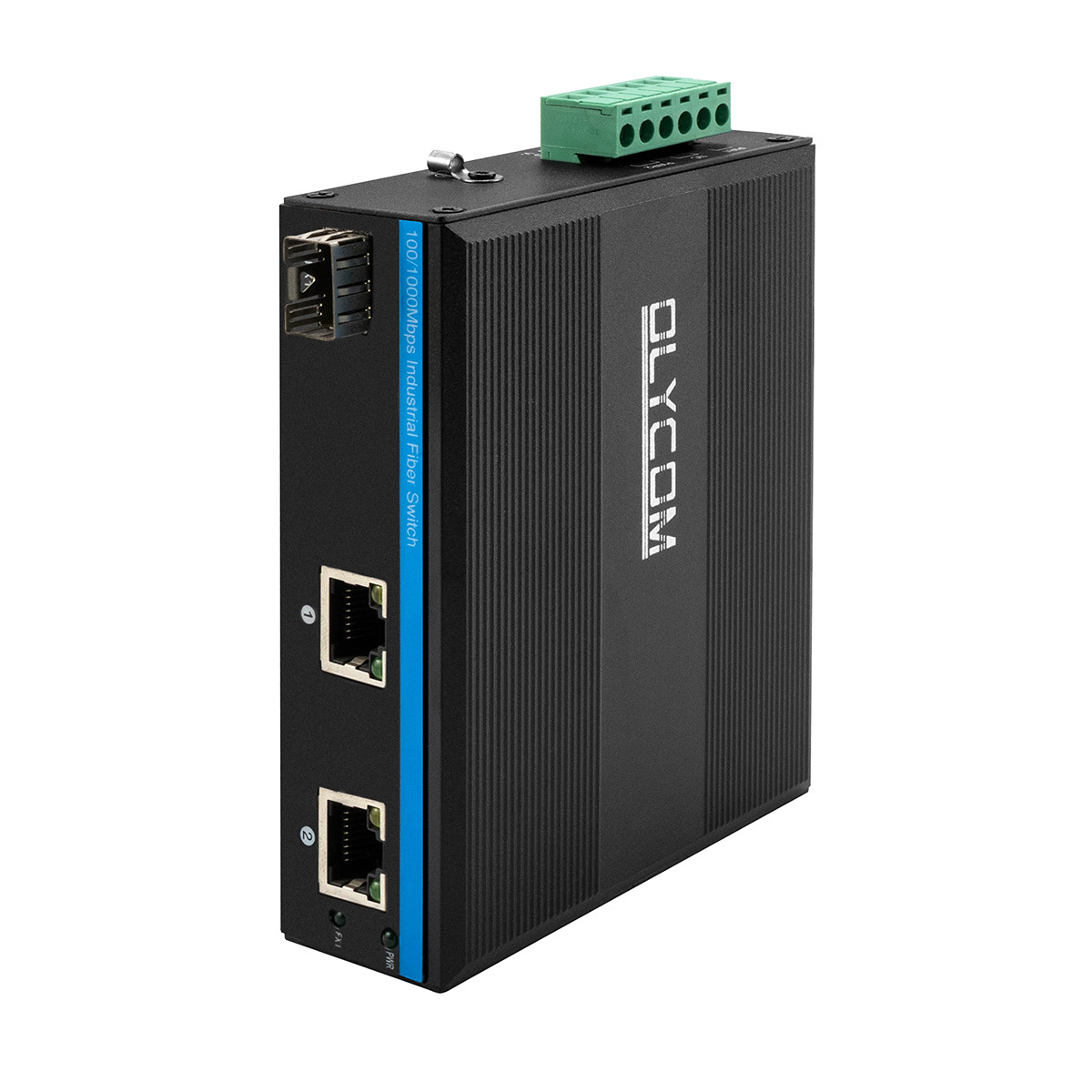

गिगबिट रग्ड ईथरनेट इंडस्ट्रियल फाइबर ऑप्टिक स्विच
गिगबिट नेटवर्क स्विच की मुख्य विशेषताएं
यह आईपी निगरानी, हवा, बिजली, सबवे पीआईएस, असेंबली ऑटोमेशन, पावर एससीएडीए, सीवेज ट्रीटमेंट, धातु विज्ञान, इंटेलिजेंट ट्रांसपोर्टेशन, रेल ट्रांसपोर्टेशन, सैन्य और अन्य उद्योगों के लिए एक आदर्श समाधान है
आउटडोर फाइबर स्विच का विनिर्देश
| उत्पाद का नाम | 10/100/1000Mbps इंडस्ट्रियल फाइबर स्विच (1F+4=2TP) |
| मॉडल नंबर | IM-FS120GE |
| पोर्ट |
1x100/1000M एसएफपी फाइबर एसएम: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km एमएम: 1310nm, 2Km; 850nm, 500-मीटर 2x10/100/1000M यूटीपी RJ45 (एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन करें) 1x6-पिन पावर टर्मिनल ब्लॉक |
| प्रोटोकॉल |
IEEE 802.3(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3ab(1000Base-TX) |
| स्विचिंग विशेषताएं |
ट्रांसमिशन मोड: स्टोरेज और फॉरवर्ड फॉरवर्डिंग विलंब:<10us सिस्टम बैंडविड्थ: 6Gbps (गैर-ट्रैफिक जाम) फॉरवर्डिंग दर: 8.928Mmps एमएसी: 4K पैकेट बफर आकार: 1.75Mb |
| नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-शील्डेड ट्विस्टेड पेयर (≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर का शील्डेड ट्विस्टेड पेयर (≤100m) |
| एलईडी |
पावर, फाइबर, नेटवर्क, पीओई पीडब्ल्यूआर: पावर
फाइबर: FX1 चालू: ट्रांसमिशन सामान्य है बंद: ट्रांसमिशन सामान्य नहीं है (दोषपूर्ण ऑप्टिकल मॉड्यूल या डिस्कनेक्ट)
कॉपर ऑरेंज: पीओई संकेतक चालू: पीओई काम कर रहा है बंद: पीओई काम नहीं कर रहा है या यह नॉन-पीओई डिवाइस है
कॉपर ग्रीन: स्पीड इंडिकेटर चालू: ट्रांसमिशन स्पीड 1000Mbps है ब्लिंकिंग: ट्रांसमिशन में बंद: डिस्कनेक्ट या वर्किंग स्पीड 10/100Mbps है |
| बिजली की खपत | पूर्ण लोडिंग≤5W |
| बिजली की आपूर्ति |

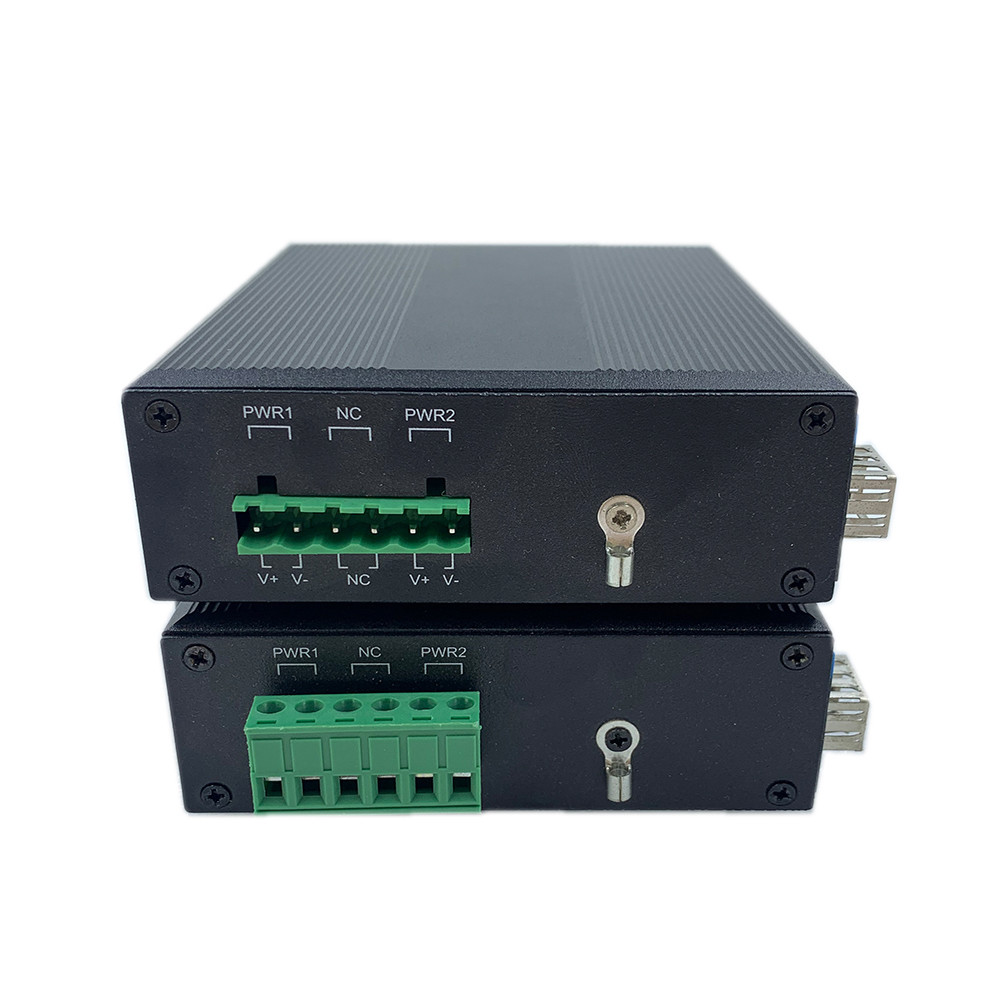

रिडंडेंट DC12V~DC52V इनपुट, आमतौर पर DC12V/DC24V/DC48V रिवर्स कनेक्शन: समर्थन |
| पर्यावरण |
कार्य तापमान: -40°C～75°C भंडारण तापमान: -40°C～85°C कार्य आर्द्रता: 10%～90%, गैर-संघनक भंडारण आर्द्रता: 10%～95%, गैर-संघनक |
| उद्योग मानक |
ईएसडी: IEC61000-4-2, ±15KV एयर, ±6KV संपर्क ईएफटी: IEC61000-4-4, जनरल ±6KV सर्ज: IEC61000-4-5, डिफरेंशियल ±2KV, कॉमन±6KV |
| प्रमाणीकरण |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B (कक्षा B) ANSI C63.4: 2014 |
| यांत्रिक जानकारी |
शेल: नालीदार धातु शेल, IP40 ग्रेड स्तर आयाम: 114*93*35mm माउंटिंग विधि: डीआईएन-रेल/वॉल माउंटिंग वजन: 0.35Kg/0.45Kg (नेट/सकल) |
| वारंटी | 3 साल, आजीवन तकनीकी सहायता |
3 पोर्ट लैन स्विच का अनुप्रयोग
पैकिंग सूची
टिप्पणी
एक्सेसरीज़ (डीआईएन रेल ब्रैकेट, ऑप्टिकल मॉड्यूल, बिजली की आपूर्ति, पैच कॉर्ड, नेटवर्क केबल आदि) पैकिंग बॉक्स में शामिल नहीं हैं, कृपया इसे स्वयं तैयार करें या हमसे एक पूरा सेट खरीदें
शिपिंग बॉक्स की जानकारी
उत्पाद का आकार: 11.4*9.3*3.5cm
इनर बॉक्स का आकार: 23*16.5*5.8cm
उत्पाद का वजन: 0.35Kg
पैकिंग वजन: 0.45Kg
मास्टर बॉक्स का आकार: 67*33*47cm
पैकिंग मात्रा: 40Pcs
पैकिंग वजन: 20Kg
| औद्योगिक ऑप्टिकल मॉड्यूल | |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX(1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U(TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D(TX 1550 RX1310) |
| औद्योगिक डीआईएन बिजली की आपूर्ति | |
| IM-DAC220/DC12V1.67A | AC220V से DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A | AC220V से DC24V1A, -30℃～70℃ |
टिप्पणी
चिह्नित मॉडल आमतौर पर एक संपूर्ण समाधान किट के लिए उपयोग किए जाते हैं
अक्सर पूछे जाने वाले प्रश्न
1, यह किस चिप पर आधारित है?
ओलीकॉम: रियलटेक
2, क्या मैं इसे अनुकूलित कर सकता हूँ?
ओलीकॉम: हाँ
हम लोगो, मॉडल नाम, लेबल, पीवीसी मास्क और उत्पाद भागों (माउंटिंग किट, पावर टर्मिनल ब्लॉक आदि) जैसी ओईएम सेवाओं का समर्थन करते हैं
3, क्या मैं इसे 10/100M उपकरणों से कनेक्ट कर सकता हूँ?
ओलीकॉम: हाँ
फाइबर पोर्ट 100M या 1G ऑप्टिकल मॉड्यूल का समर्थन करते हैं, प्लग-एंड-प्ले, अतिरिक्त कॉन्फ़िगरेशन की आवश्यकता नहीं है
कॉपर पोर्ट 10/100/1000M ऑटो-एडेप्टिव हैं
4, क्या यह प्रबंधित है?
ओलीकॉम: नहीं
यह सिर्फ साधारण प्लग-एंड-प्ले है, लेकिन हमारे पास एक प्रबंधित मॉडल (IM-FS120GM) है
