पीटीजेड कैमरा ब्लैक के लिए फाइबर ऑप्टिक कनवर्टर के लिए 1ch एएचडी सीवीआई टीवीआई वीडियो डेटा रु.232
परिचय
प्रमुख विशेषताऐं
स्टैंडअलोन यूनिट के रूप में और 19 इंच 3यू रैक में उपलब्ध है
विनिर्देश
| ऑप्टिकल | |
| वेवलेंथ | १३१०एनएम/१५५०एनएम |
| बिजली उत्पादन | -8 ~ 3 डीबीएम |
| ऑप्टिक फाइबर | सिंगल मोड: 20Km / 40km, मल्टीमोड: 550m |
| संवेदनशीलता प्राप्त करना | -30dBm |
| इंटरफेस | एफसी मानक, एसटी / एससी वैकल्पिक |
| वीडियो | |
| चैनल मात्रा | 1ch, कैमरे से नियंत्रण केंद्र तक |
| वीडियो इनपुट / आउटपुट आयाम | ठेठ 1Vpp (पीक-टू-पीक), चोटी 1.2Vpp |
| वीडियो इनपुट प्रतिबाधा | बीएनसी 75Ω (असंतुलित) |
| डिजिटल नमूनाकरण | 64MHZ |
| डिजिटल बैंडविड्थ | 512 मेगाहर्ट्ज |
| डिफरेंशियल गेन फेज | 10%-90% एपीएल डीजी<1% (सामान्य) |
| वीडियो बिट चौड़ाई | 8 बिट |
| एस/एन अनुपात | > 70dB |
| इंटरफेस | बीएनसी |
| RS232 डेटा | |
| चैनल मात्रा | 1ch, कंट्रोल रूम से कैमरा तक |
| डेटा गति | 115केबीपीएस |
| विद्युत।पर्यावरण।यांत्रिक | |
| ऑपरेटिंग वोल्टेज | डीसी 5V1A |
| परिचालन तापमान | -20℃～+70℃70 |
| भंडारण तापमान | -45 ℃ + 85 ℃ |
| वजन | 0.30 किग्रा / टुकड़ा (शुद्ध वजन), 1.00 किग्रा / जोड़ी (सकल वजन) |
| आयाम-स्टैंडअलोन | 120 मिमी × 105 मिमी × 28 मिमी |
आवेदन
आदेश की जानकारी
| मद नंबर कोड | |
| वी | वीडियो |
| ए | ऑडियो |
| क | अलार्म (I/O, संपर्क बंद करना) |
| पी | TELEPHONE |
| इ | ईथरनेट |
| एम, वू | एम-मल्टी-मोड, डब्ल्यू-सिंगल मोड |
| एस, यू | एस-1310 एनएम, यू -1550 एनएम |
| टी, आर | टी-ट्रांसमीटर, आर-रिसीवर |
| एफसी, एसटी, एससी, एलसी | फाइबर कनेक्टर प्रकार |
| , ↓, | - आगे (TX से RX तक), ↓ - उल्टा (RX से TX तक), - द्विदिश |
| 1,2,3,… | आवश्यक चैनल के सिग्नल-मात्रा के आगे के अंक |
| 05, 20, 40… | फाइबर कनेक्टर-कार्य दूरी के बगल में अंक |
नीचे सूचीबद्ध सबसे अधिक बार ऑर्डर किए गए आइटम हैं।अन्य विन्यास के लिए कृपया हमसे संपर्क करें
| OM615-1V↑1D↓WT/R-FC20 | 1ch वीडियो Tx, 1ch RS232 डेटा Rx, सिंगलमोड, सिंगल फाइबर, 20Km, FC पोर्ट |
| OM615-1वी↑1डी↓एमटी/आर-एफसी5 | 1ch वीडियो Tx, 1ch RS232 डेटा Rx, मल्टी-मोड, सिंगल फाइबर, 0.5Km, FC पोर्ट |

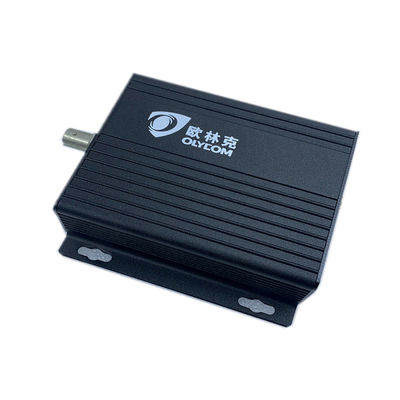

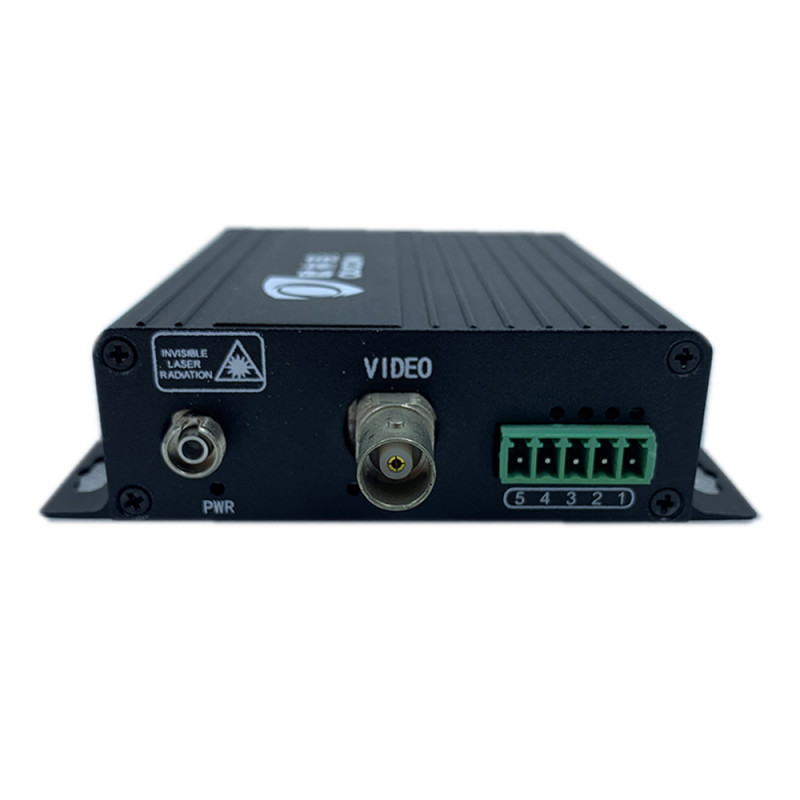

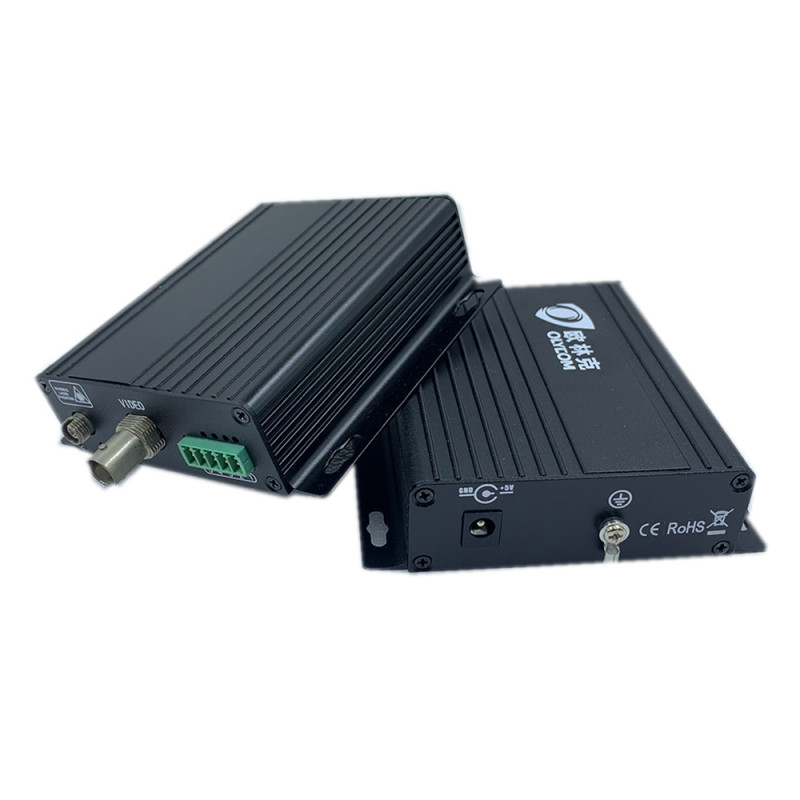

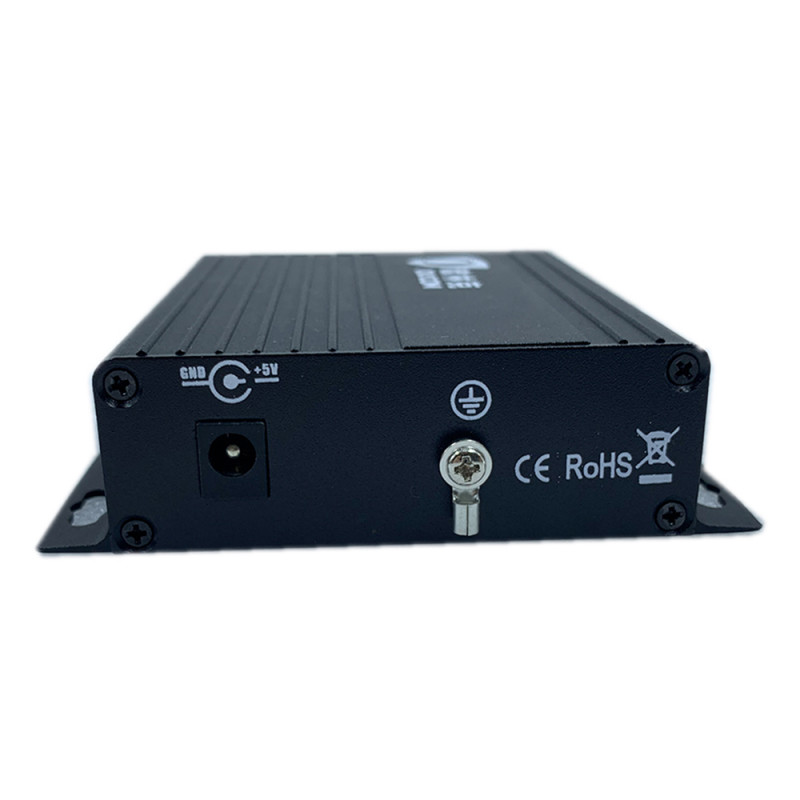

उत्पाद छवियां
